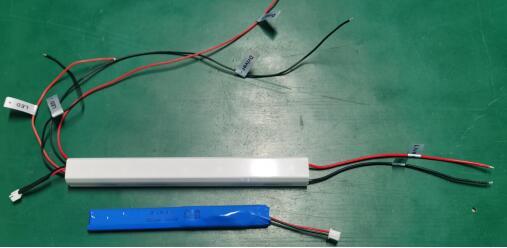

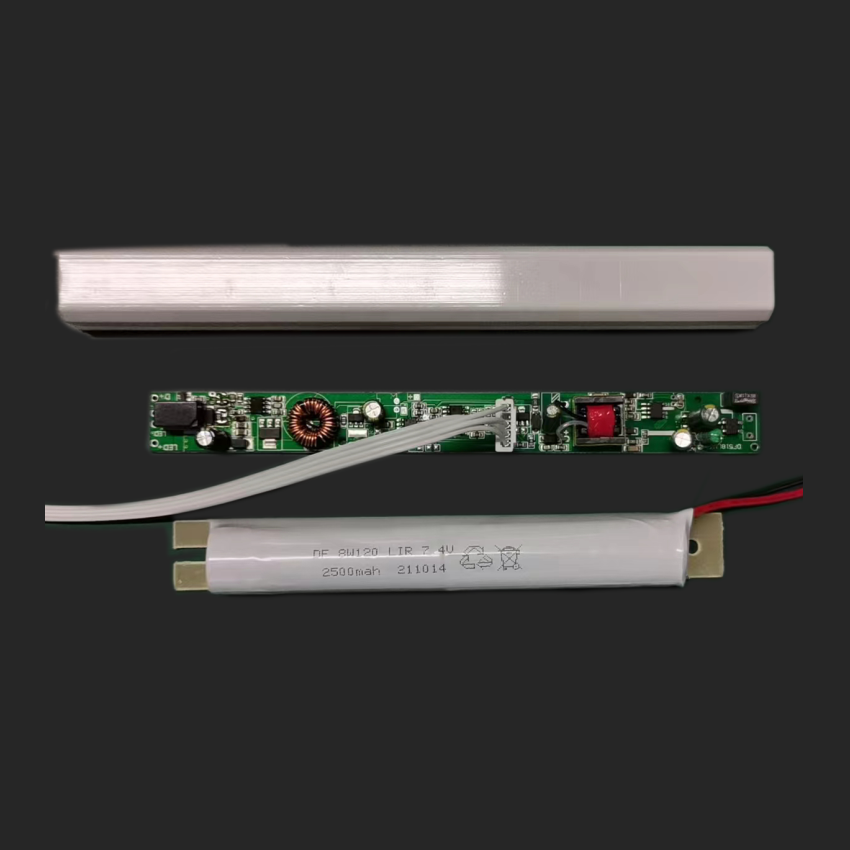

应急电源组成（分体式）518L 应急输出 6W 3小时 不包含驱动电源功能 (灯管内部安装的应急电源)

适配灯具种类 T8-LED灯管内置1.2-1.8米 18-30W 应急电源 518L三代 自检+报警

输入电压/频率 AC100-265V/50-60HZ 电池组 聚合物 LIR 7.2V 2500mAh

输出电压 默认灯具 12串 DC36V 电池组尺寸 310*18*7.5 mm

应急电源尺寸 180*18*12mm 应急电源重量 300克

二、应急照明参数

应急照明亮度 6±1W
充电时间 ≥20小时
应急照明时间 ≥180min
转换效率 ≥80%
功率因素PF ≥90%
应急切换时间 ≤ 1S
照明方式 持续式
质保年限 2 年
温度范围 一10-十50℃
湿度范围 65%±20%

三、接线方法 按PC板标示，焊锡连接
1 L-主电火线+驱动电源火线(驱动火线上允许加载照明开关，控制市电照明)
2 N-主电零线+驱动电源零线
3 输出端位，按照极性标识，依次接入 ：
LED光源正极 负极；驱动电源输出正极 负极 。
BAT 7.2V -电池组插座，与DC7.2V电池组连接。
将各项连接完成，仔细推进灯管内部，送电检测功能 。

四、注意事项
1、由专业电工或相关工程技术人员接线，务必在断电状态下连接电路，禁止带电作业以免发生事故；
2.使用前应先充电，充电时要连接光源，以检测应急照明功能失效；
3、主电源线：充电火线L和零线N，直接接进楼层总箱，由总闸下设分闸控制；
4、墙壁开关仅仅控制市电照明，控制墙壁开关火线SL与充电火线TL是同相；
5、应急照明状态下，除了光源照明，工作指示灯全部熄灭；
