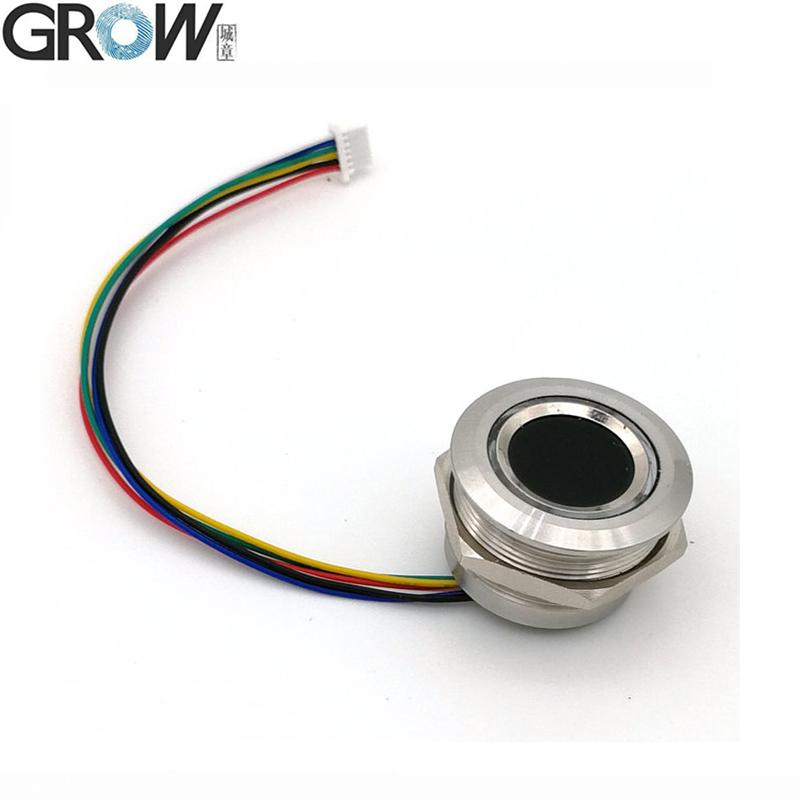

R503指纹模块已经内置算法芯片，圆形采集芯片采用192*192像素的sensor

接口线间距是1.0mm，线长20cm，

螺纹直径是25mm，安装方便。

技术参数：

供电电压：DC 3.3V

供电电流：

工作电流：30mA（典型值）

峰值电流：40mA

指纹图像录入时间：＜0.3秒

采集窗口面积：直径 15mm

图像像素：192*192 pixel

图像分辨率：508dpi

匹配方式：

比对方式（1:1）

搜索方式（1:N）

存储容量：200枚

安全等级：五级（从低到高：1、2、3、4、5）

认假率(FAR)：＜0.0001%

拒真率(FRR)：＜1.0%

搜索时间：＜0.3秒（1:1000时，均值）

上位机接口：RS232（TTL逻辑电平,3.3V）

通讯波特率：(9600╳N)bps其中N=1～12（默认值N=6，即57600bps）

工作环境：

温 度：-20℃－+45℃

相对湿度：10％RH－85％RH (无凝露)

R503指纹模块带双色环形指示灯，可以用指令控制。
