产品概述

XBF系列多翼低噪声厨房排烟离心式通风相是本公司技术都应用和吸收美国"LAV捞牌叶轮，11-62系列和CF系列多型片结构形式,及针对其叶轮在厨房排烟使用难于清洗油污,配合我公司多か年来对多戦型风相时轮的制作及市场调查.精心研究与改良.以精湛先进技术与主富的经验设计制造而成。该机采用紧奏的生产结构,吸力大,工作稳定,高效节能,低操声,安装维护方便。由于设计合理,节能쿄著,生产效率高,质量好,深受用户欢迎。

XBF系列广泛应用于输送空气及无腐蚀性不自燃,不含粘性物质之气体,温度最高不能超过80℃,尘土及硬度颗粒物不大于150mg/m3。

风机的形式

XBF系列风机设计有A式电动机直联、单进风有N2.8、3、3.5、4、5、6、6.5、7#共八种机号；风机可制成右旋和左旋两种型式。从电机端正视,叶轮顺时针旋转为右旋风机,以“右”表示;反之为“左”。风相的出风口位置可制成0°、90°、180°。

风机的结构

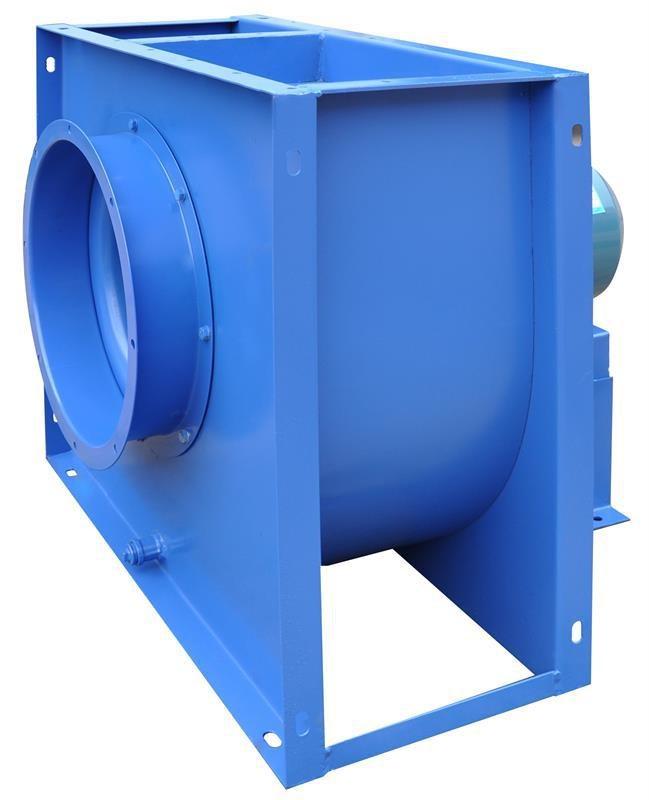

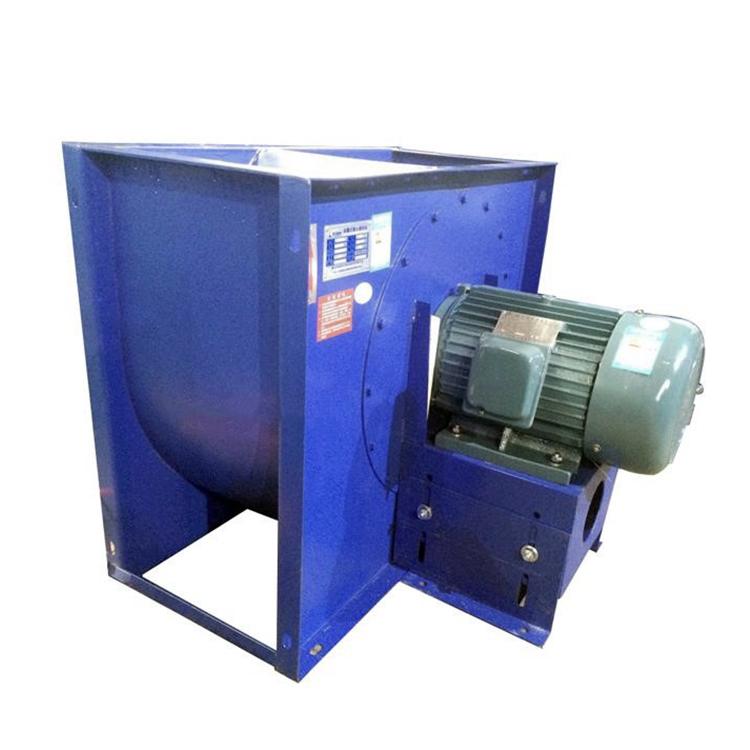

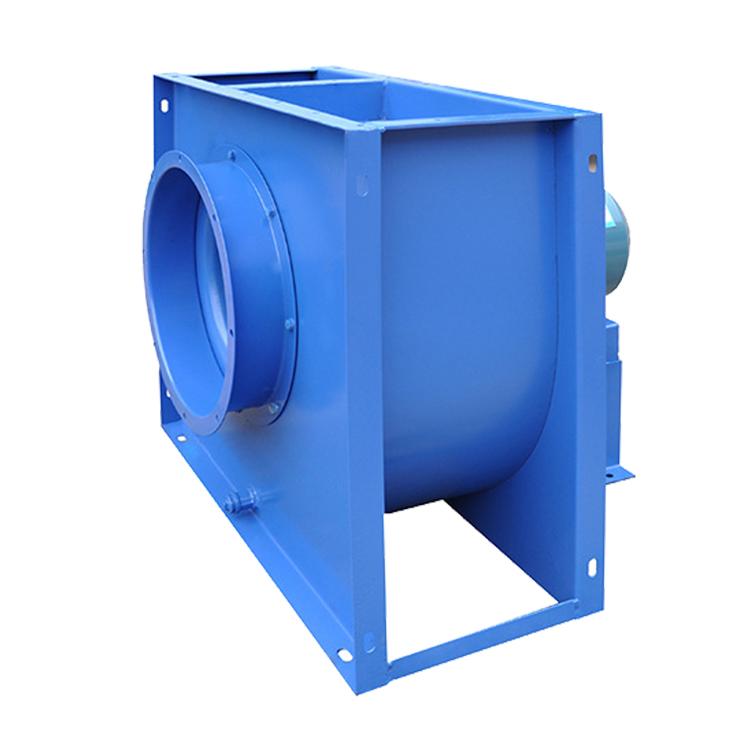

本风机主要由进风口、叶轮、机売、电机等组成。

叶轮:采用钢板制作,由40-80个薄板圆弧叶片与轮盘和轮盖铆接而成,并经静、动平衡校正,具有良好的空气动力性能,噪声低、运转平稳。

机壳:采用优质钢板焊接成整体结构,机壳蜗舌部采用新型消声结构,具有良好的消声效果。机壳可根据用户的要求采用不锈钢制作。

进风口:来用普通钢板制成收敛式流线型并与前盖板焊接成整体结构。

安装与维护

(1)安装:按图所示尺寸与位置安装,机売内不应该有遗留的杂物,保持风机的水平度,风机与地基的结合面、进出气管道与风机的连接均应调整使其自然吻合,不得强行连接,不应将管道的重量加到风机上,并保证风机的水平位置。

(2)运转:风机安装后,经检验合格方可进行试运转,风机试运转应在无载荷(将进气侧闸门全部关闭)的情况下进行,视运行情况逐步转入满载荷(即将进气侧闸门全部打开)运行,新安装或修理好的风机在满载荷下试运转不得少于2小时。

(3)维护:风机的维护必须在停车时进行,以确保人员及设备安全;修理好的风机必须进行试运转方可投入运行定期清除风机内部积灰、污垢等杂质,如风机用于厨房抽油烟或漆等场合应经常清洗叶轮,一般情况下60天内要清洗一次,否则会引起叶轮超负载而烧坏电机和影响风量。
