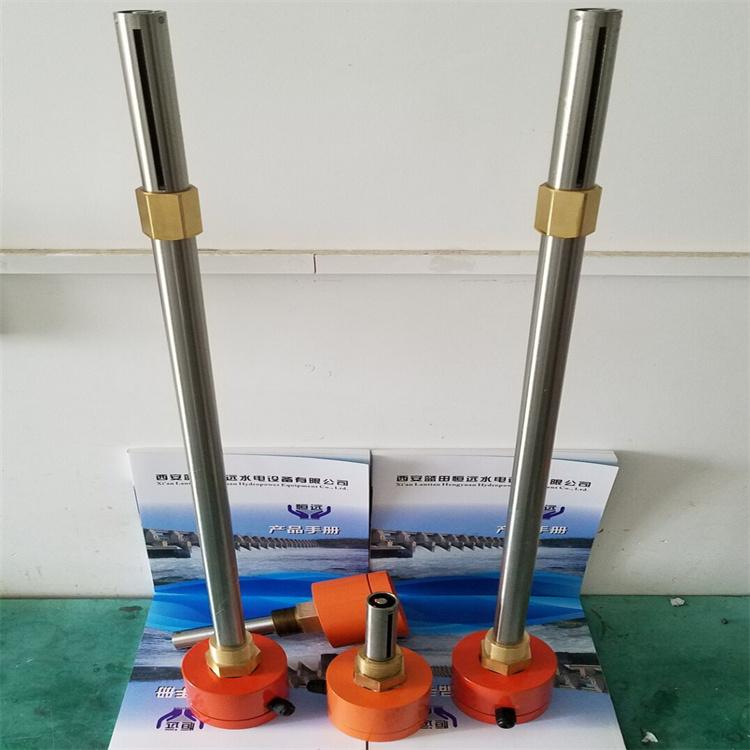

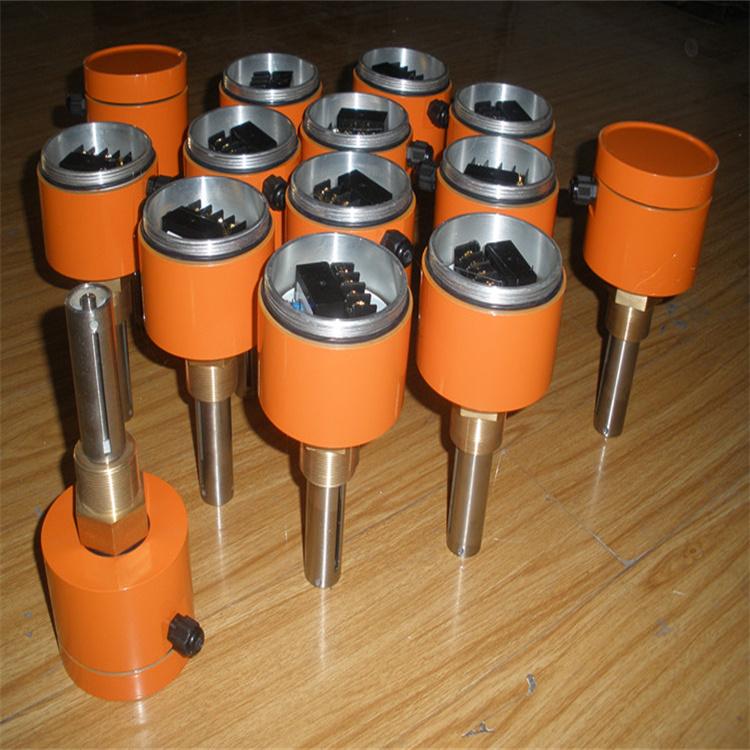

YHX型油混水监控装置由传感器、变送器、显示仪表组成。用于检测润滑油、透平油、变压器油的含水率，同时设有报警信号，当含水率超过设定值时发出电信号。

特点：本仪表采用单片机为核心，可靠性和准确度高。含水率由四位LED数码管直观显示；发迅值有开关量和模拟量或485标准串口输出。

一、主要技术参数

1、供电电源：AC220V、50Hz、DC220V；

2、测量范围：0~5％；0~20%

3、输出方式：(1)开关量输出：3A/220V

                  (2)模拟量输出：4~20mA；0-10mA； 0~5V； 1-5V

             (3)RS485标准串口输出

4、环境条件：温度0~60℃，相对湿度<90％；

5、固定螺纹M36×1.5mm（特殊按用户要求定做）

6、传感器长度最短L≥176mm（特殊按用户要求定做）

7、仪表外型尺寸160×80×130mm

8、仪表开孔尺寸152×76mm

注：1、传感器和仪表为单配，无互换性一般必须同时采购，仪表无法带信号输出

    2、变送器带标准信号输出，有互换性，可以和仪表分开采购，仪表可带信号输出

三、结构及安装

“L1”长度范围130mm必须全部浸入油中，并且电极距离油箱壁“A”及“B”大于3mm以上。
