高速3000瓦光纤激光切割机GTX1530GW汉牛激光交换台

高速3000瓦光纤激光切割机GTX1530GW汉牛激光交换台
型号:GTX1530GW
品牌:汉牛激光
原产地:中国
类别:工业设备 / 通用机械 / 电焊、切割设备
标签︰汉牛激光光纤机 , 汉牛3000瓦光纤机 , 双平台激光切割机
单价: ¥280000 / 件
最少订量:1 件
发送查询
点击这里给我发消息

产品描述

高速3000瓦光纤激光切割机GTX1530GW汉牛激光交换台

1500~12000瓦双平台大包围光纤激光切割机,可选幅面1500*3000mm、2000*4000mm、2000*6000mm。主要针对金属材料,主要适用于碳钢板、不锈钢板、合金钢、锰钢、镀锌板、铝板、铜板、管材等各种金属材料非接触快速激光切割、镂空和打孔加工。广泛应用于钣金加工、厨具卫浴、广告标牌、灯饰五金、电气电柜、汽车配件、机械设备、电器设备、精密零件等各种金属制品切割加工等行业。

一、设备图片>>>

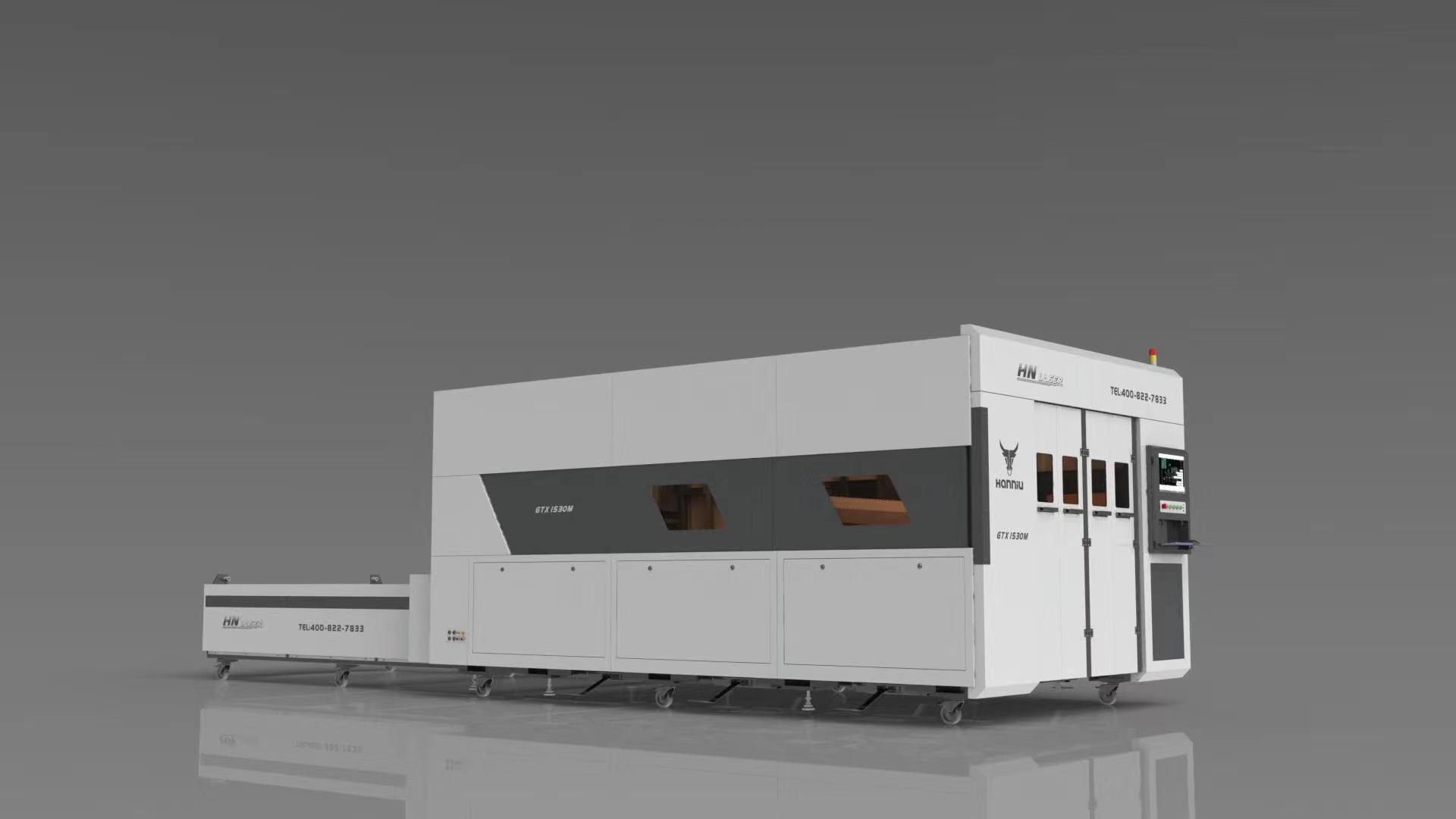

大包围交换台光纤激光切割机



二、产品配置>>>



序号

名称

型号

备注

1

光纤激光切割机床

GTX1530GW

GTX2040GW

GTX2060GW

汉牛激光

2

切割头

专用光纤激光头

上海嘉强RayTools/万顺兴/OSPRI

3

高精密盘式减速机

新宝/摩多利

日本/意大利

4

高精密斜齿条

SOTER

台湾研磨齿条

5

高精密斜齿轮

SOTER

台湾

6

直线导轨

SHAC

台湾

7

伺服驱动及电机

富士/安川

日本

8

数控系统

柏楚

专用切割系统

9

电脑主机

致胜

台湾

10

比例阀

SMC

日本

11

激光专用冷水机

汉牛定制

中国

12

气动元件

AirTAC、SMC、CAMOZZ等

台湾、日本、意大利

13

横梁

GTX1530GW

GTX2040GW

GTX2060GW

汉牛激光

14

机床钣金

GTX1530GW

GTX2040GW

GTX2060GW

汉牛激光

15

激光器

创鑫Max laser

深圳创鑫激光

四、技术参数>>>

1500~12000瓦GTX系列双平台大包围光纤激光切割机

名称

大包围交换平台光纤激光切割机

品牌规格

汉牛激光GTX1530GW/GTX2040GW/GTX2060GW

序号

项目

参数

1

系统规格

光纤激光切割机专用系统;

2

机器外形尺寸

2929*8155*2052mm/3429*9355*2052mm/3429*11500*2100mm

3

切割范围

1500mm*3000/2000*4000/2000*6000mm

4

切割材料

不锈钢,钢板,铝,黄铜

5

切割厚度

1500瓦:不锈钢≤6mm,铁板≤12mm,铝≤3mm

2000瓦:不锈钢≤8mm,铁板≤16mm,铝≤4mm

3000瓦:不锈钢≤10mm,铁板≤20mm,铝≤6mm

4000瓦:不锈钢≤12mm,铁板≤24mm,铝≤8mm

6000瓦:不锈钢≤16mm,铁板≤25mm,铝≤12mm

8000瓦:不锈钢≤20mm,铁板≤25mm,铝≤14mm

10000瓦:不锈钢≤25mm,铁板≤35mm,铝≤18mm

12000瓦:不锈钢≤30mm,铁板≤40mm,铝≤20mm

6

最小线宽

0.2mm

7

切割速度

500mm/s

8

分辨率

0.01mm

9

重复定位精度

0.01mm

10

激光器功率及类型

1070nm,创鑫

11

激光器使用寿命

激光器使用寿命,保修2年。

12

Z轴电动升降

100mm

13

切割头

双聚焦光学镜片,专用激光头

14

加工平台

齿条台面

15

重型床身

汉牛光纤精密金属切割机,采用精密龙门双驱式、钢板焊接床身和精密航空铝横梁,具有较高的刚性、稳定性、抗震性。大型龙门精铣加工、二次退火、时效处理自主研发,激光干涉仪打表校正,实施监控装配过程,确保统一精度。

16

对焦方式

金属自动对焦

17

空走速度

<60m/min

18

定位精度

0.01mm

19

文件格式要求

JPG,BMP等图片格式,DXF,PLT,CDR,DWG等矢量格式

20

定位指示

红光定位系统

21

润滑系统

电子式全自动润滑

22

电气控制系统

台湾亚德客气动元器件,法国施耐德电气

24

减速机

意大利减速机

25

传动导轨

台湾导轨,台湾齿条

26

运动系统

伺服电机,精密齿条模组。

27

电脑控制

工业计算机;LED显屏

28

操作方式

用户可在激光软件里设置多个图层,给每个图层设置不同速度和功率,一步实现多种不同效果

29

排烟系统

机器后部有个145mm直径的通风口用于将烟尘直接排出室外

30

冷却方式

双温双控水冷系统,激光机专用冷水机。无极冷水机

31

分辨率

0.1mm

32

机架材料

钢板/铝合金

33

通讯接口

电脑控制

34

电压

380V/50Hz;

35

激光能量控制

数位式功率控制可由0.1~100%无段控制

36

传输接口

网络接口

37

安全规格

符合美国FDA 激光安全等级标准,通过CE安全认证;配备高温探测报警器、强制水冷保护系统;水温安全控制系统;温控自动报警系统;光路封闭工作模式;工作状态信号灯

38

整机功率

12000~30000W

39

特殊功能

14道安全防护功能、智能路径优化、智能控制卡(提示机器状态,节能,降噪)、图层自动吹气控制、工时估算、位置调整、切割补偿

40

激光软件

一键式材料参数功能,就算是初学者也能在短时间内掌握软件;采用独特的智能预测算法和改进型的控制算法,支持CorelDraw、AutoCAD,Inscape,Sketchup,Rhinoceros 等所有与Windows兼容的矢量绘图软件,使用方便。

41

后续服务

①自机器出厂日期起,整机保修12个月。激光器保修2年。

42

赠送工具箱一套

内陆角扳手一套,活动扳手一把,切割嘴10个,保护镜10张,氧气表、氮气表各一个。

三、样品展示>>>

汉牛激光光纤激光切割机样品展示





付款方式︰TT
高速3000瓦光纤激光切割机GTX1530GW汉牛激光交换台 1高速3000瓦光纤激光切割机GTX1530GW汉牛激光交换台 2
