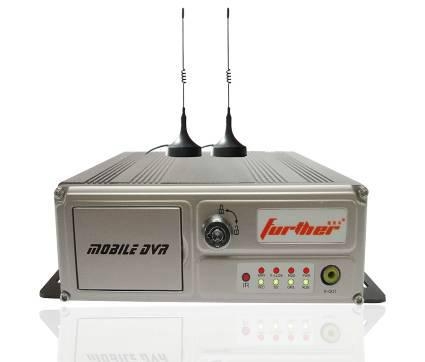

車載監控SD卡攝像機

車載監控SD卡攝像機
型號:FTH-DVR-F5
品牌:Further
原產地:中國
類別:安全、防護 / 監控器材及系統
標籤︰安防監控錄像機 , 3G車載監控錄像機 , 車載監控主機
單價: -
最少訂量:-
發送查詢

產品描述

產品型號:FTH-DVR-F5

產品概述

產品類型:車載監控專用SD卡視頻錄像機

視頻壓縮標準:標準H.264

數據存儲:雙SD/SDHC卡存儲

設備外型:鋁制外殼,小體積,低功耗

典型應用:物流運輸車、出租車、特種車輛等車載或移動視頻監控領域

基本性能

 支持第一通道4CIF全幀率實時錄像,其他通道CIF分辨率;

 採用雙SD/SDHC卡存儲數據,每張卡支持最大容量32GB;

 4路視音頻輸入,1路視、音頻輸出;

 內置3G網絡傳輸模塊,可選EVDO、WCDMA網絡;

 內置高靈敏度GPS模塊,定位信息封裝入錄像碼流中;

 支持USB 2.0接口;

 支持點火啟動、延時關機(0分鐘~ 6小時)和24小時定時開關機啟動方式;

 支持寬幅電源輸入(DC +6 ~ +36V),符合+12/24 V車輛電氣要求;

適用車輛:

公交、客運、校車、危運、貨運、出租車、工程車等,支持3G/GPS功能,滿足3G網絡遠程實時監控需求F5 新功能及優勢

1、更穩定的3G在線率;

2、更穩定的錄像存儲:F5是的錄像儲存採用了我司研發的最新一代的錄像儲存格式,“FAT+裸盤”儲存的格式。

FAT部分:是指從儲存器(SD卡、硬盤)中劃分出一個255MB的磁盤空間來儲存“儲存器記錄信息”和“錄像信息”,錄像的回放分析從這兩個文件信息中獲取。

裸盤儲存部分:是將錄像文件儲存在一個未經過文件系統格式化的隱藏的磁盤空間里,裸盤儲存的優勢在於:錄像儲存在隱藏的磁盤上,防止人員的刪除或格式化,更好的保護了錄像的安全。能更有效的防止錄像文件的損坏,防止磁盤碎片的產生。

3、遠程升級功能,減少現場維護,提高工作效率;

4、離線狀態提示:正常關機、非法關機、信號弱;

5、存儲介質錯誤報警提示:當儲存介質不能正常錄像時遠程提示。

6、遠程格式化SD卡。



FTH-DVR-F5技術規格參數

FTH-DVR-F5車載SD卡錄像機技術規格

監控錄像

視頻輸入

輸入方式

4路視頻輸入(PAL/ NTSC 1.0Vp-p,75Ω)

壓縮方式

H.264

分辨率

主碼流:CIF、可對每個通道獨立設置幀率

每個通道可獨立設置亮度/對比度/色度/飽和度

子碼流:CIF

圖像質量

5級畫質可選:最好、良好、好、普通、差

幀率

錄像幀數可調,PAL 1~25fps,NTSC 1~30fps (分級調節)

視頻輸出

輸出方式

2路視頻輸出(PAL/ NTSC 1.0Vp-p,75Ω)

錄像

顯示模式

單畫面、四畫面顯示預覽圖像

錄像

開機錄像、手動錄像(預留)、定時錄像(預留)、預錄像(預留)、報警錄像(預留)

支持字符疊加(如車牌號、時間、特殊標識)等等

可按時間、進行快速檢索

音頻

音頻輸入

4路輸入 10KΩ 500-2000mV/1通道做對講語音輸入

音頻輸出

1路音頻輸出/對講喇叭輸出

存儲

存儲卡

支持雙SD卡存儲

事件報警

報警條件

4路I/O輸入報警

視頻信號丟失自動報警

高速報警(可設置報警速度)

報警輸入

4路輸入需要光耦隔離,能夠支持24V的電壓輸入

報警輸出

1路繼電器隔離輸出

支持蜂鳴器報警

硬件隔離

報警輸入、輸出接口具有硬件保護功能,以防主板受到外部電壓衝擊損坏

狀態指示

LED輸出

電源、運行燈、故障指示、錄像狀態、視頻丟失、SD1卡狀態, SD卡2狀態,GPS、共8個LED

1.電源指示燈:有電常亮,沒電常暗

2.機器運行燈:開機及升級時燈閃亮,開機正常后常亮,關機后自動熄滅

3.故障指示燈:例如機器內部硬件損坏造成的機器不正常工作,故障指示燈能常亮提示,否則常暗

4.錄像狀態燈:機器正常錄象則常亮,否則常暗

5.視頻丟失指示燈:如果一個探頭丟失,視頻丟失指示燈亮

6.SD卡狀態燈:有卡插入常亮,沒有常暗

7.HDD狀態燈:有SD2卡插入常亮,沒有常暗

8.GPS狀態燈:有GPS常亮,沒有常暗



紅外線接口

1個紅外線  遙控器操作

系統

語言支持

支持簡體中文、英文界面

界面

支持紅外線遙控器操作

全菜單(OSD)圖形用戶界面

安全

二級用戶操作權限管理

時鐘、日誌

內置時鐘

詳細的系統日誌記錄功能,可以記錄系統的開關機、系統設置、操作等各種信息

輸入電壓

6V~36V輸入(6V-70V用於火車及輪船等)

輸出電壓

5V@2A,12V@2A

功率

<=15W

軟件需求

用戶管理

密碼保護:預留超級密碼

登錄:設置和設備操作功能需要合法登陸后才能進行

待機及開關機

待機:所有的輸出電源自動斷電,設備內部除了單片機及實時時鐘關聯部分外,均斷電

開關機:

點火模式:即檢測到點火信號為打開狀態時,延遲5秒后(規避電源劇烈干擾)設備啟動;檢測到點火信號為關閉狀態時,觸發關機邏輯[例如:可檢測車鑰匙開關信號,信號幅度為:0~36V。0~5V:認為車鑰匙關閉;6~36V:認為車鑰匙打開

定時模式:即在指定時間開機,指定時間觸發關機邏輯。

③延時關機:在觸發關機邏輯后,等待一段時間關機,延時關機時間在0—1小時可設,此功能由軟件界面上的開關控制是否生效,如果設備正在被用戶操作,則等待操作完成后關機

參數設置

遙控操作:遙控可設置各種參數

可導出本機設置,生成配置文件

其它:

①可修改錄像畫質、幀率

②可關閉某通道視頻錄像,可關閉錄製聲音的功能

當用戶設置的參數非法(設備無法完成)時,應提示用戶重新設置

OSD疊加信息

每台設備擁有獨立的編號,可設置車牌號碼、司機編號、公司信息,通道名稱並可以進行修改

其它

關於時間:可在預覽畫面顯示與關閉

輸入法:可輸入字母(分大、小寫)、數字、及標點符號輸入法

操作超時:在操作界面在指定的時間段內未能收到操控命令,則自動切換到正常工作狀態

軟件升級:本機支持通過網口、SD卡升級

數據導出

支持通過SD卡快速導出系統日誌,與配置信息等文件,按界面上的“導出”或“備份”按鈕實現完成文件的導出

搜索回放

支持按時間,通道號檢索錄像文件,檢索列表應標出錄像序號,時間、文件時長

選定搜索到的文件可進行指定時間點進行回放

機械指標

工作溫度

 啟動溫度0℃~ 60℃,工作溫度 -10℃~ 70℃

儲存溫度

 -40℃~ 85℃

接口特性

所有的接口均能夠抗靜電損傷

主機尺寸

16CM(長)X 15CM(寬)X 5.5CM(高)

無線功能

GPS(可選)

實現對車輛的軌跡定位

WIFI(可選)

能實現遠端實時監控和數據下載,可直接通過WIFI網絡下載車載錄像數據

3G(可選)

實現遠程傳輸圖像,GPS坐標以及其它相關信息

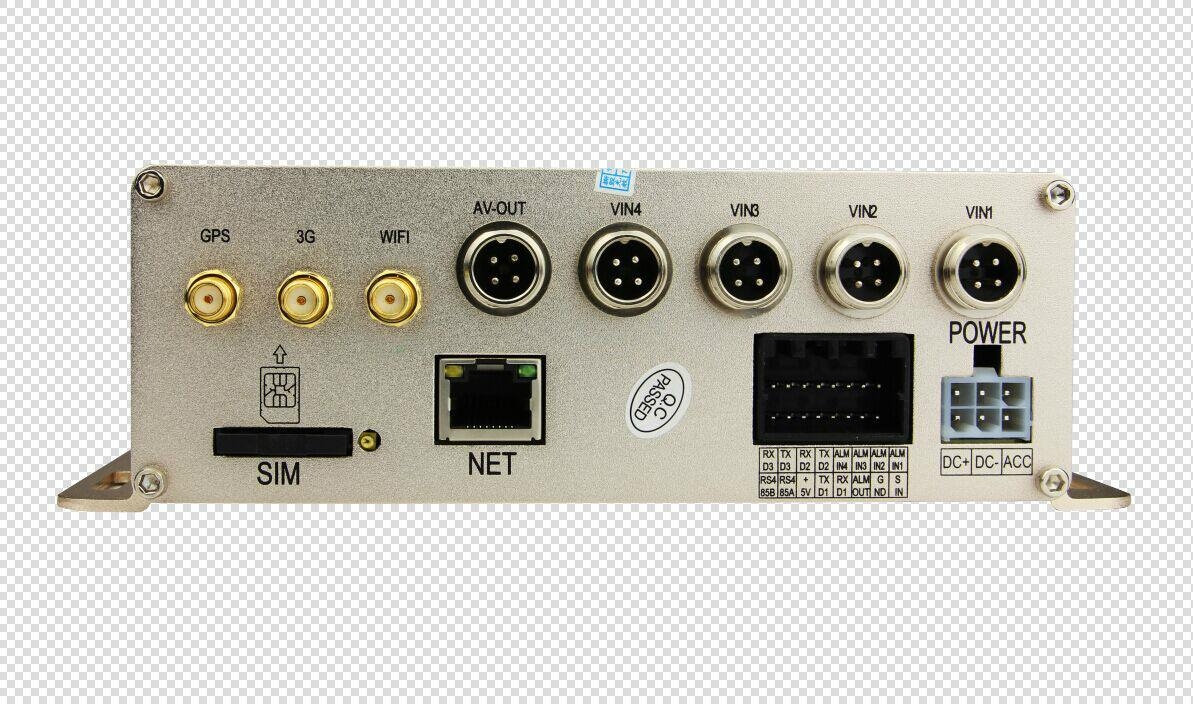

通信接口

網絡通信

RJ45,10M/100M自適應網絡接口

串行接口

支持3個RS232接口、1個RS485接口

PC端配套軟件

PC端回放分析

支持2×、4×、8×、16X、60×倍,快進播放, 8×、16×、60×倍快退播放,慢放,幀放,暫停,支持4路回放,可進行備份成AVI格式的錄像文件方便通用播放器播放

CMS(網絡型設備)

通過有線/無線網絡實現視頻預覽、GPS上傳、報警上傳及中心命令下發、參數配置等功能

服務器軟件(網絡型設備)

通過服務器對各個的監控終端平台進行管理、調配
