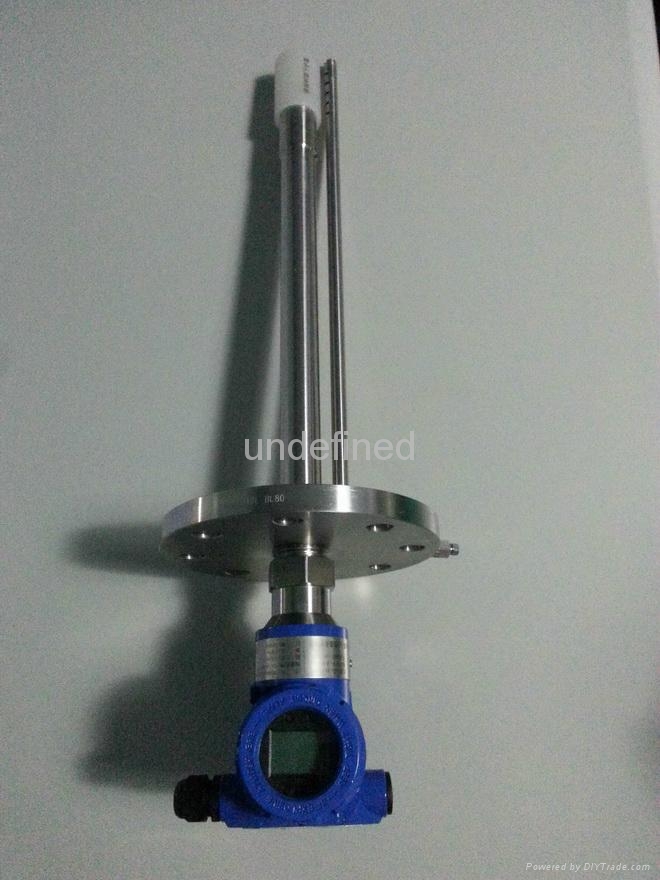

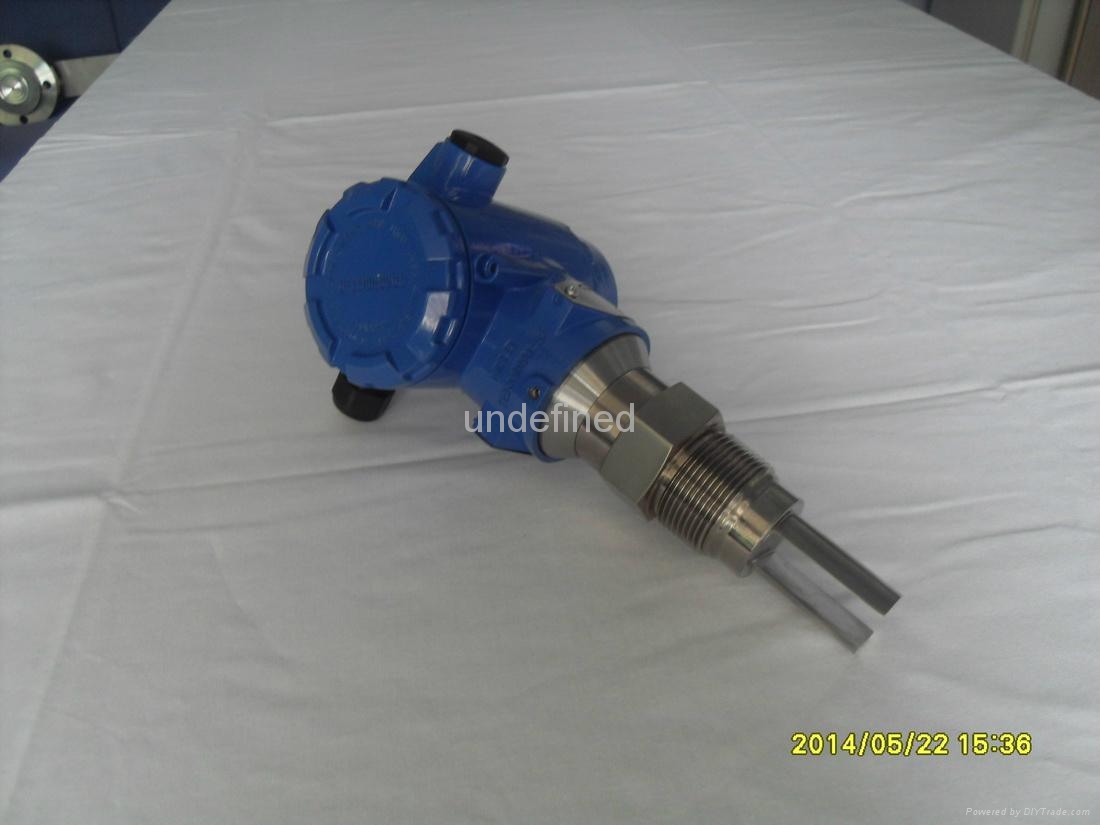

便攜插入震動式在線密度計

WS3051-X-YC系列音叉密度計已廣氾用於工業現場，它不怕挂料，不怕衝擊，靈敏度高。它運用音叉的“共振”原理，在壓電元件的驅動下產生振動，只有探杆週圍被物料包圍時振動幅度才急劇減少，從而產生開關動作。

工作原理：

WS3051-X-YC系列音叉密度計傳感器是根據元器件振動原理而設計，此振動元件類似于兩齒的音叉，叉體因位於齒根的一個壓電晶體而產生振動，振動的頻率通過另一個壓電晶體檢測出來，通過移相和放大電路，叉體被穩定在固有諧振頻率上。當介質流經叉體時，因介質質量的改變，引起諧振頻率的變化。

介質的密度與振動頻率符合下列數學公式：

D=K0+K1T+K2T2

公式中：D=被測介質的密度

T=叉體的固有頻率

T2=被測介質流經叉體時的頻率

K0、K1、K2=常數

按此公式，通過電子處理單元即可計算出準確的介質密度值。

技術特點：

WS3051-X-YC系列音叉振動式密度計，配有基於微處理器的電子轉換裝置，集信號處理、計算和診斷功能于一身。除了具有令人信服的測量精度和可靠性，它可與PC通過RS485接口直接通訊，在專業用戶軟件環境下，用戶可直接對其進行在線節點配置、故障診斷和數據記錄。在測量密度和溫度的同時，也可計算出基本密度、°API、白利糖度以及濃度百分比、質量百分比、體積百分比、比重等參數。

WS3051-X-YC系列音叉密度計可以直接安裝于儲罐和管線上，其測量的流體粘度可高達20000cP，這是其優于其它同類產品的一個顯著特征，而且它還具有極高的性能價格比。

產品特點：
1．適應性強：被測物料不同的電參數、氣泡,振動,密度對測量均不產生影響。
2．免於維護：由於音叉限位開關的檢測過程由電子電路完成，無活動部件，所以一經安裝投運便不需要維護。
3．不需調校：由於音叉限位開關的檢測不受被測介質電參數及密度的影響，所以無論測量何種液體都不需現場調校

技術參數：

測量範圍：0.000– 3.000 g /cm3 (0000 – 3000 kg/m3)（用戶可隨意選用測量範圍）
　　標定範圍：0.000 – 3.000 g/cm3(0000 –3000 kg/m3) （根據用戶選用測量範圍來標定）
　　測量精度：± 0.005g/cm3、± 0.001 g/cm3 （用戶自行選擇適用精度）

重複性：± 0.0002 g/cm3 (± 0.2 kg/m3)
　　操作溫度範圍：-50℃~ +200℃（不同介質溫度可選，分為低溫、常溫、高溫型）
　　最大工作壓力：207 bar (3000psi)
　　流體粘度範圍：0 – 20000cP
　　溫度係數：小於0.1 kg/m3/℃(校正后)
　　壓力影響：可忽略不計
　　內置溫度傳感器：PT100
　　接液材質：哈氏合金
　　叉體塗層：標準型，PTFE或電解拋光
　　供電電源：24VDC，≥50 mA
　　智能信號輸出：4 -20 mA，0-1000Hz，RS485 Modbus RTU
　　輸出精度(20℃)：讀數的± 0.1%或± 0.05% FS
　　輸出重複性(-40 ~ +85℃)：± 0.05% FS
　　過程連接：螺紋型、法蘭型、衛生型（尺寸可根據現場或用戶自行要求定製）

防護等級：IP65
　　外殼：鋁合金

防爆型：  EXdⅡCT4\5\6

 應用行業：

WS3051-X-YC系列音叉密度計典型行業包括：石油化工行業，釀酒業，食品行業，製藥行業和礦物加工（如粘土，碳酸鹽、硅酸鹽等），具體應用於以上行業中的多產品管道和罐體中的界面檢測，攪拌混合物的密度檢測，反應釜終點監測，離析器界面檢測。

產品優缺點：

優點：安裝簡單，即插即用，免維護。可以測量含有固體或氣泡的混合介質密度。

缺點：該密度計用於測量易結晶、結垢介質時效果不理想；此物料可選用我司另外一款靜壓式智能在線密度計：WS3051-X-YC系列。

安裝簡要：

安裝	T型側開插入式安裝	T型側開縮進式安裝
說明	叉體部分直接進入主流體	叉體縮入管路側開部分
流速	主管路流速0-1m/s	主管路流速1-5m/s
粘度範圍	最大20000CP	最大100CP
溫度	-50-200°C	-50-200°C
主管道尺寸	≥水平管道100mm(4”)	≥50mm(2”)
	≥垂直管道150mm(6”)
優點	安裝方便，測量精度高	可減小灰漿流體對儀表的磨損
不適用於	1、不穩定流速	1、絮狀溶液（如紙漿等）
		2、不穩定流速
	2、主管口徑小於DN100	3、粘度有遞變的溶液
		4、主管口徑小於DN50
		5、溫度效應顯著的情況
