電氣指標： Electrical Specifications

產品圖片

型號（Model）

TCTQ5800-08V30A

頻率範圍(FreqRange)

5150-5850MHz

增益(Gain)

8±1dBi

水平波瓣寬度(Horizontal Beamwidth)

360°

垂直波瓣寬度(Vertical Beamwidth)

25±5º

駐波比(VSWR)

≤2.0

阻抗(Impedance)

50Ω

極化方式(Polarization)

垂直極化（V）

最大功率(Max. Power)

50W

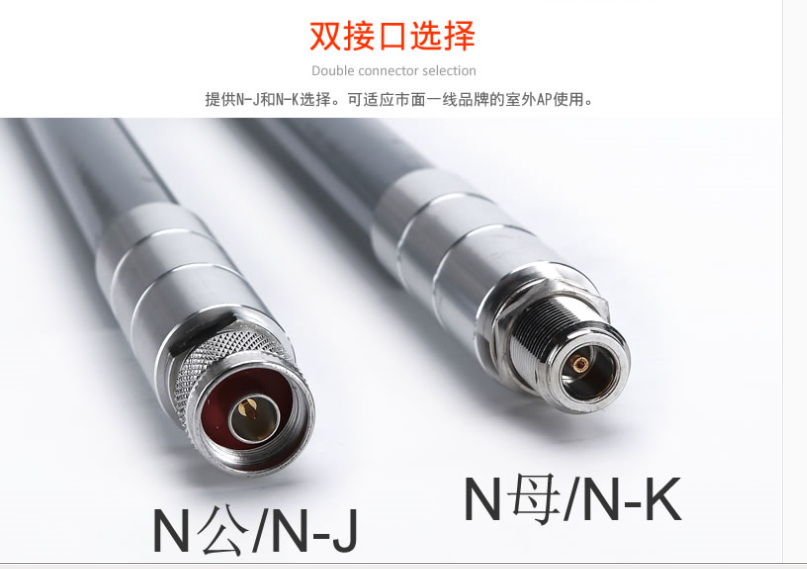

接頭型號(Connector)

N-J或N-K

防雷保護( Lightning Protection)

直流接地

機械指標： Mechanical Specifications

安裝示意圖

尺寸mm(Dimension)

Φ20*450 mm

重量kg（Weight）

0.8kg

抗風強度(Rated Wind Velocity)

36.9 m/s

工作濕度（Operational Humidity）

< 95％

工作溫度(Operating temperature)

-40～55℃

天線外罩材料 (Radome material)

玻璃鋼

抱杆直徑(Suitable pole diameter)

/

內箱尺寸(Inner box size）

/

外箱尺寸(Box Size）

500*350*400mm

H-Plane                          E-Plane
