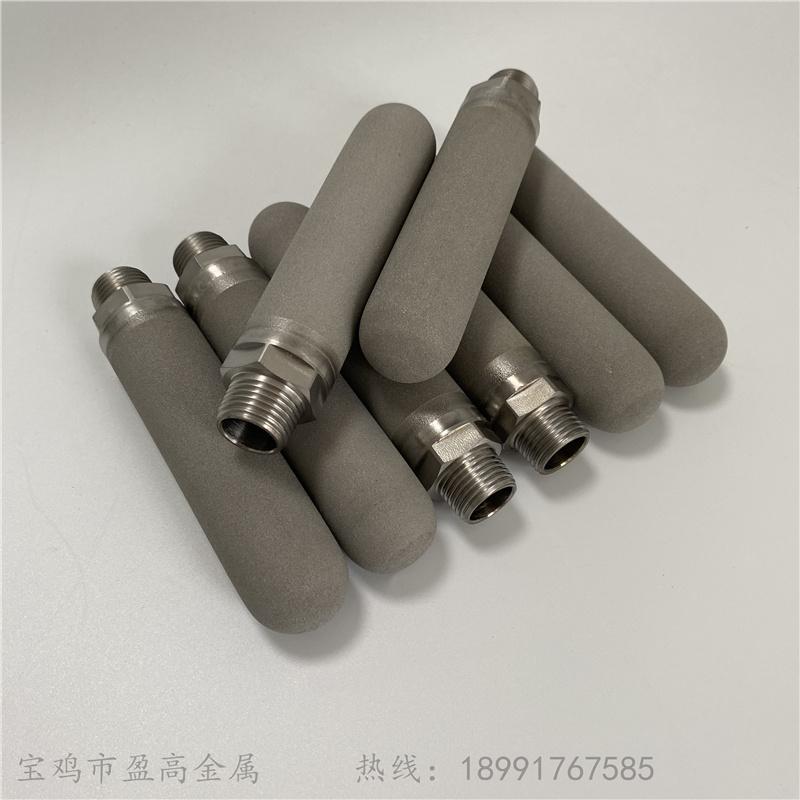

不鏽鋼粉末燒結過濾芯：

不鏽鋼粉末燒結過濾芯是以304.304L.316.316L粉末為原料，經過分篩、成型,燒結而成的微過濾元件。過濾精度高，透氣性好，機械強度高，材料利用率高，適宜較高的工作溫度和耐熱衝擊。廣氾用於醫藥工業、水處理工業、食品工業、生物工程、化學工業、石油化工、冶金工業及氣體淨化領域。因而不鏽鋼粉末燒結過濾材料以其高科技材料組成和特殊成型工藝，使其具有獨有的優良性能，是一種具有廣氾發展前景的新型過濾材料。

主要性能：

1. 耐高溫， 在500攝氏度以下正常使用。

2. 過濾精度高，孔隙穩定，能有效去除懸浮物和微粒等，過濾精度優異，淨化效果好。

3. 透氣性好，壓力損耗小。孔隙率高，孔徑均勻，初始阻力小，易於反吹，可在線再生，易清洗，再生能力強，使用壽命長 。

4. 機械強度高，剛性好，塑性好，無須外加骨架支撐保護，安裝和使用簡單，維護方便，組裝性好，可進行焊接、粘接和機械加工。

5. 孔隙均勻，特別適用於流體分布、均勻化處理等均勻性要求較高的場合。

6. 過濾精度：1-65μm。

7. 無微粒脫落，不使原液形成二次污染。

8. 機械性能好，壓差低，流量大，可壓濾可抽濾，操作簡單。

9. 耐腐蝕性能好，可在硝酸，硫酸，醋酸，草酸，磷酸，5%鹽酸，熔融鈉，液氫，液氮，硫化氫，乙炔，水蒸氣，氫氣，二氧化碳氣體等環境下穩定使用。

10. 成型工藝好，整體無焊接長度可達1500毫米。

鈦濾芯：

一、主要性能

　　鈦粉末燒結過濾材料（包括管式和板式）是以工業高純鈦粉（99.7%）為原料，經過分篩、成型后，燒結而成的微過濾元件。因而鈦粉末燒結過濾材料以其高科技材料組成和特殊成型工藝，使其具有獨有的優良性能：

1、  孔徑均勻、孔形穩定、分離效率高。

2、  孔隙率高、過濾阻力小、滲透效率高。

3、  耐高溫，可在250℃以下正常使用。

4、  化學穩定性好、耐酸碱腐蝕（PH2-12）、具有抗氧化性能。

5、  無微粒脫落，不使原液形成二次污染，符合食品衛生及製藥GMP要求。

6、  機械性能好，壓差低，流量大，可壓濾可抽濾，操作簡單。

7、  抗微生物能力強，不與微生物發生作用。

8、　可在線再生，易清洗，使用壽命長（一般為膜濾芯的几倍）

9、成型工藝好，整體無焊接長度可達1200毫米。

10、無磁性無毒，且與人體組織及血液有很好的相融性，被製藥工業、食品工業和水處理工業廣氾採用。

二、鈦濾芯主要參數　

過濾精度 孔隙率 滲透性 抗壓強度耐溫性 最大工作壓差

 0.5um-50um 20-50％ 3-800m3/m2hKPa 2-3Mpa 250℃ 0.6Mpa

三、規格型號

鈦濾芯

直徑：Ф20mm — Ф200mm （可根據要求定做）

長度：L100mm —　L1200mm（可根據要求定做）

厚度：1mm 以上均可　（其它規格可按要求加工）

過濾精度：　0.5um—50um

鈦濾板

直徑：（mm)　Ф5mm—Ф300mm（可根據要求定做）

厚度：0.5mm—10mm（其它規格可按要求加工）

過濾精度：0.5um—50um　

四、鈦濾芯的應用領域  　

鈦濾芯以其獨有的性能，可廣氾應用於醫藥工業、水處理工業、食品工業、生物工程、化學工業、石油化工、冶金工業及氣體淨化領域是一種具有廣氾發展前景的新型過濾材料。

其典型用途包括：

1、製藥行業大輸液、小針劑、滴眼液、口服液濃配環節中的的脫炭過濾及稀配環節中的終端過濾前的保安過濾。

2、原料藥生產過程中的除雜質過濾，物料的脫炭過濾和精濾。

3、水處理的超濾、RO、EDI系統的保安過濾，臭氣滅菌后過濾及臭氧曝氣。

4、食品飲料加工中的飲料、果汁、白酒、啤酒、植物油、礦泉水、醬油、醋的澄清過濾。

5、化學工業中液體產品、液體原料、醫藥中間體的脫炭過濾及精密過濾，超細晶體、催化劑的過濾回收，樹脂吸附后的精密過濾及系統導熱油、物料的除雜過濾，催化氣體淨化等。

6、油田回注水過濾，海水淡化領域反滲透的保安過濾。

7、染料行業的高溫脫炭、脫白士過濾。

8、氣體淨化方面的蒸氣、壓縮空氣、催化劑過濾。

鈦濾芯使用注意事項

1、鈦濾芯屬消耗品，雖比其它過濾元件耐用，但在清洗和拆裝過程中應注意不要划傷及碰、砸、摔等現象，防止人為損傷。嚴禁用工具對濾芯表面施力。

2、一般情況下濾液由濾芯外向里過濾，不提倡反向過濾。

3、過濾時，緩緩加壓至需要的工作壓力，嚴禁瞬間開足閥門迅速增壓。

4、最大工作壓力≤2MPa。過濾效率低於50%時，要及時用潔淨空氣或潔淨液在線反吹反沖洗。

5、鈦濾芯在進行反吹和反沖洗時，一般先用純淨氣體反吹，反吹壓力是工作壓力的1.2-1.5倍，每次反吹時間3-5秒，反復操作4-6次后用潔淨液進行反洗，反洗3-5分鐘，2-3操作次。

6、如濾芯在線反吹反沖洗后，壓損仍較為嚴重，要及時拆下來進行清洗。

五、鈦濾芯的清洗方法

鈦濾芯根據污染情況及污染物的化學性質並結合鈦金屬的物化性，可分別採用物理方法和化學方法進行再生清洗。物理方法主要採用：潔淨液反沖、潔淨氣體反吹及超聲方法清潔。化學方法主要採用：稀酸、稀碱、氧化劑、表面活性劑、酶等清洗劑。以上各種方法也可交替使用。根據幾種常見應用情況，清洗方法如下：

1、製藥和化工領域的脫炭過濾，要經常採用反吹、反沖洗方法並結合超聲清洗效果最佳。

2、制水行業，因濾芯表面截留的多為非水溶性鹽類和氧化物，一般採用5%的硝酸浸泡，不需超聲清洗，就能達到清洗效果。

3、原液過濾，要結合污染物的化學性質，分別採用以下方法進行清洗：

（1）碱洗：用3-5%的氫氧化納分析純溶液浸泡30-60分鐘，溫度40度左右，在超聲波清洗機中最佳。浸泡后用過濾去離子水或注射用水內外沖至中性，測導電率。用純淨空氣≥0.4MPa壓強吹干。

（2）酸洗：用5%的硝酸溶液浸泡8小時以上，溫度為40度左右。在超聲波清洗機中最佳。浸泡后用過濾去離子水或注射用水內外沖洗至中性，側導電率。用純淨空氣≥0.4MPa壓強吹干。

（3）有機物污染可結合表面活性劑清洗，細胞碎片污染體系結合酶清洗效果更理想（食品飲料可採用高濃度檸檬酸清洗）。

（4）以上幾種方法可以單獨使用，也可以相互配合交替使用。如有條件，結合超聲波清洗機效果最佳。

注意：要經常在線反吹洗（在線清洗用純淨的壓縮空氣或過濾原液或潔淨水反沖），可減少用以上方法清洗的次數。
