一、概述

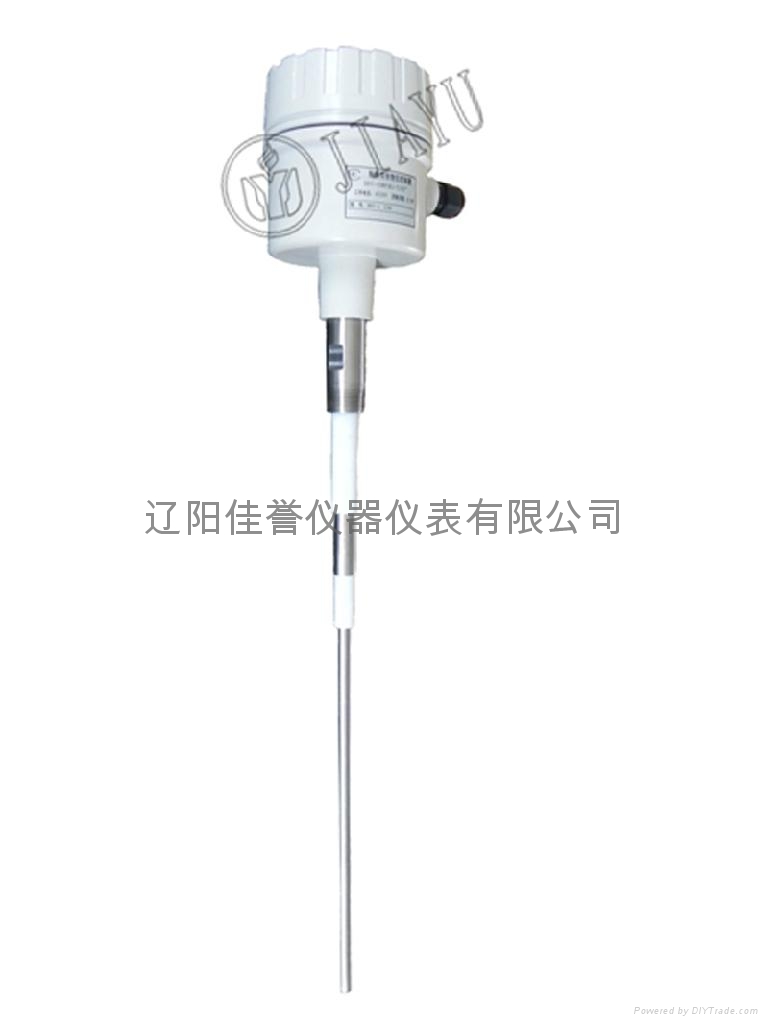

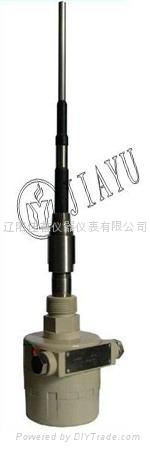

    XR97系列射频导纳物位控制器是用于检测料仓、料槽或其它容器中带粘附性的液体、固体颗粒、粉尘、其它混合浆料等料位的位式控制仪表。亦可用于两种不同液体之间界面测量，如油水界面测量。

    XR97系列射频导纳物位控制器具有校准简单快捷、产品性能稳定、各种型号通用性强、安装方便、外形美观等优点。可广泛用于石油、化工、冶金、电力、医药、食品、造纸、建材等工业领域。且控制器可与PLC可编程控制器或DCS集散控制系统配套使用，实现工艺流程的自动检测和自动控制。

二、工作原理

1. XR97系列射频导纳物位控制器是利用高频技术，由电子线路产生一个小功率射频信号于探头上，探头作为敏感元件，将来自物位改变引起的信号变化反馈给电子线路；该信号的幅度及相位经与基准信号比较处理后，驱动输出电路发出报警信号，从而达到检测料仓有无物料。

2. XR97系列射频导纳物位控制器采用三端Cote –Shield 技术，可大大减少探测极棒上粘附物料对控制作用的影响。电子线路中产生的高频信号，一路直接送往探测电极的屏蔽端上，另一路经过补偿环节及电压跟

随器送往探测电极上。由于二组信号其大小相位基本相同。故当有物料粘附在探头上时，由于保护套与仓壁之间构成一个电容，所以加在保护套上的高频信号就会使该电容趋向饱和，以致探头上的高频信号就无法通过粘附层流入容器壁，当容器内大量物料接触探头时，探头上的电流绕过饱和区流向容器壁，从而产生有物料存在的信号 。

三、主要技术参数

工作电源：24VDC；220VAC

相对湿度：≤85%

输出信号：两组常开、常闭触点

触点容量：AC220V，5A; DC24V，3A

环境温度范围：-40℃~+60℃

介质温度：-180℃~+500℃

延迟时间：0.2S（0.2~30S可调）

防护等级：IP65

探头材质：316不锈钢、四氟乙烯、高温塑料、陶瓷

防爆等级：ExdIIBT4

连接方式：3/4″NPT螺纹；3/4″管螺纹；法兰（可选）；1 –1/ 2″管螺纹

安装方式：顶装、侧装
