耐腐蚀压力表

耐腐蚀压力表
型号:2
品牌:YEATHEI
原产地:台湾 中国
类别:电子、电力 / 仪器、仪表 / 压力仪表
标签︰全钢压力表 , 防腐压力表 , 耐高温压力
单价: ¥1 / 件
最少订量:1 件

产品描述

适用范围:
全不锈钢压力表采用直接接触式接头和感压元件材料结构为全密封型,具有较强的防被测介质腐蚀和抗环境腐蚀的能力,全不锈钢压力表广泛应用于石油、化工、化纤、冶金、电站、食品等工业部门对耐腐蚀、耐高温要求较高的工艺流程中测量各种流体介质的压力。其中耐震全不锈钢压力表的壳体内充有阻尼液,可以缓解环境震动对仪表内部机构的影响而使示值稳定。充油耐震不锈钢压力表主要应用于环境震动较为剧烈的场所中,如被测介质可能存在脉动、冲击或突然卸荷的状况需加装选件:阻尼器。全不锈钢压力表的精度等级有 1.6级、1.0级,其中1.6级为一般型,1.0级为高分辨率型。高分辨率型适用于对测量精度和读数精度均要求较高的工况。


表盘直径
40MM 50MM 60MM 100MM
表壳材质
SUS-304不锈钢材质,面板安装式
表盖材质
SUS-304旋压PC镜面或钢化玻璃
量  程
0~400bar
弹簧管材质
SUS-316材质
连接螺纹
不锈钢316L、1/8、1/4、M10、PT、NPT、BSP或非标定做
精度等级
2.5%、1.5/%
使用环境温度
-40~70℃(外壳内不充液),-25~70℃(外壳内充液);温度影响:不大于0.4%/10℃(使用温度偏离20±5℃)
抗工作环境振动
V·H·4级(外壳内充液) ,V·H·3级(外壳内不充液)
工作原理
不锈钢压力表由导压系统(包括接头、弹簧管、限流螺钉等)、齿轮传动机构、示数装置(指针与度盘)和外壳(包括表壳、表盖、表玻璃等)所组成。当被测介质通过弹簧体部件的接口进入弹簧管时,弹簧管在被测介质压力的作用下其自由端端会产生相应的位移,通过传动放大机构在示数装置上指示出被测介质的压力。对于在外壳内充液(一般为硅油或甘油)的仪表,能够抗工作环境振动较剧和减少介质压力的脉动影响。


安装注意事项:
测压点的选择,所选择的测压点能反映被测压力的真实情况。
 1.要选在被测介质直线流动的管段部分,不要选在管路拐弯、分叉、死角或其它易形成漩涡的地方。
2.测量流动介质的压力时,应使取压力点与流动方向垂直,清除钻孔毛刺。
 3.测量液体压力时,取压点应在管道下部,使导压管内不积存气体,测量气体时,取压点应在管道上方,使导压管内不积存液体
付款方式︰1

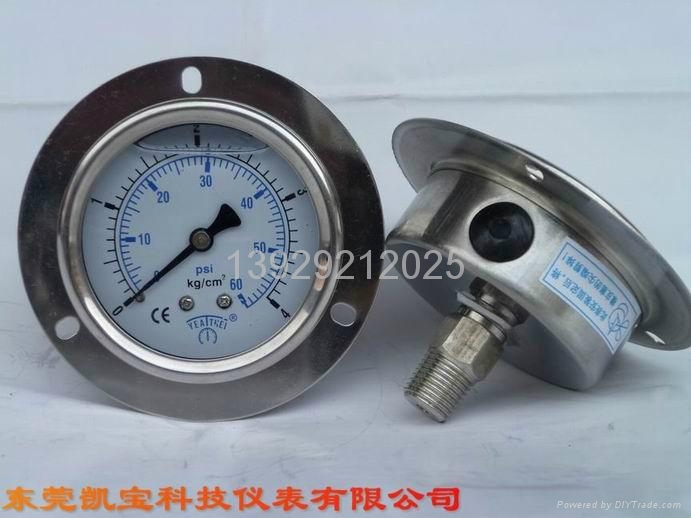

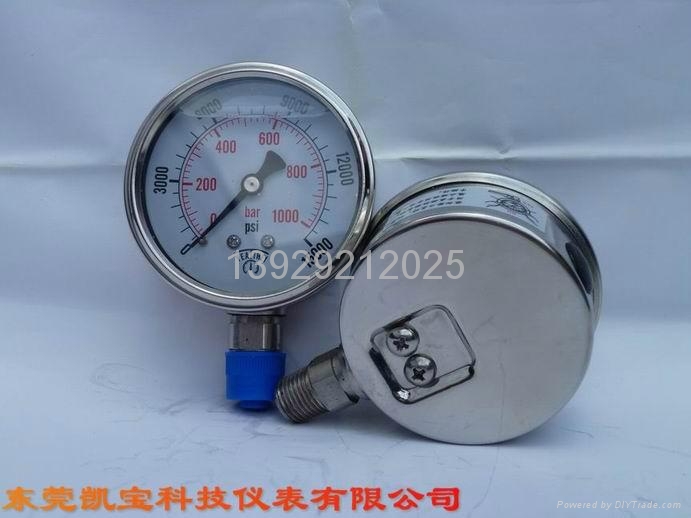

耐腐蚀压力表 1耐腐蚀压力表 2
