~   一、 本水表为超声波双通道、四通道超声波水表，采用传感器平行安装方式，平行可测量出管道内流体各个流层的流速差异，在通过主机内部运算得出真实的流量数据；

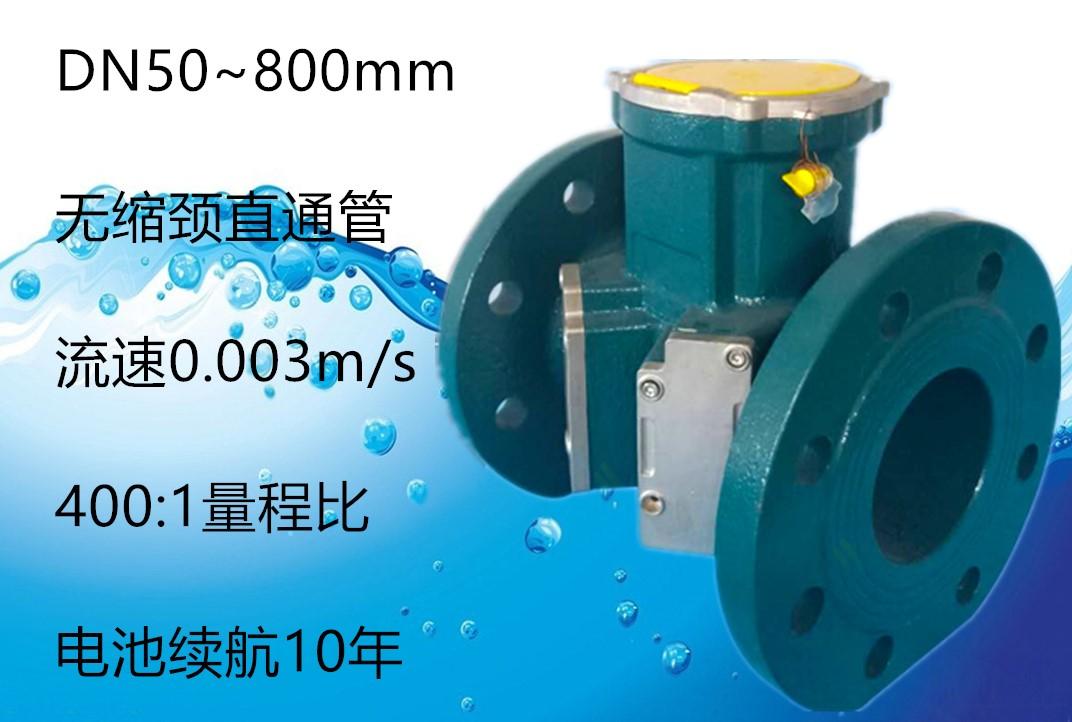

         二、本产品采用无缩径设计，从而避免因缩径带来的压力损失等一些弊端；

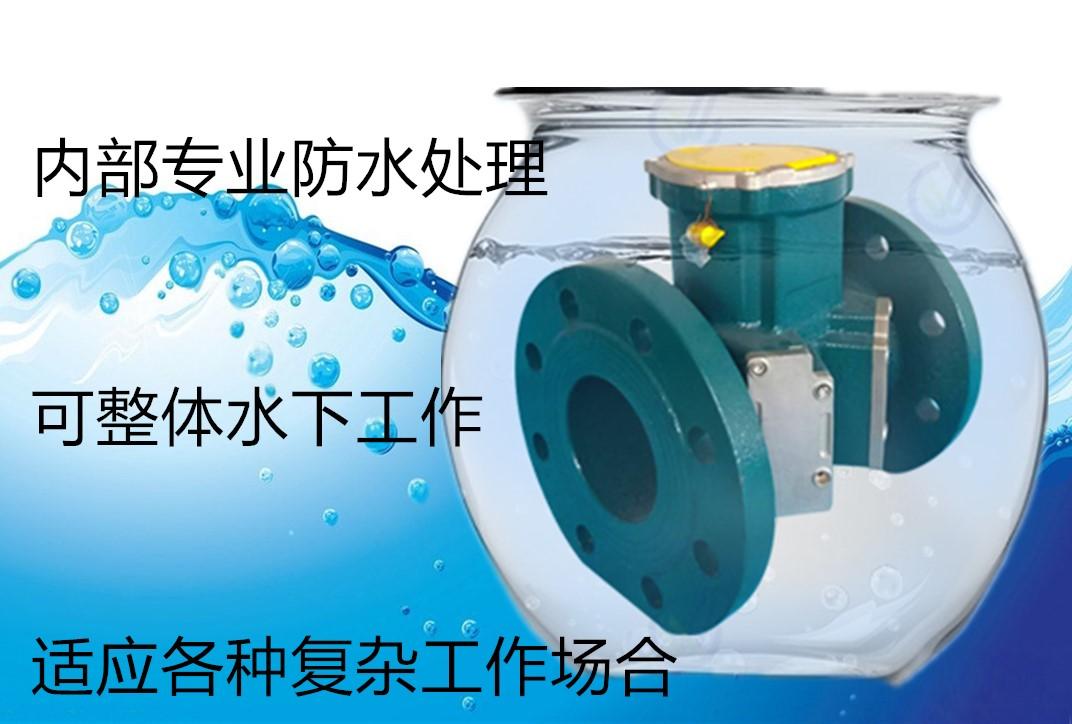

         三、防水问题，该水表主板封装后，即使拆开表头上盖的状态下也可在水下正常工作，且触摸按键正常使用。

        四、触摸式按键，让操作变得更简单更方便。

TPP-70W系列多通道超声波水表是基于超声波时差法原理、性能稳定可靠的测量仪表，广泛应用于各类管道水、热几其它液体的精准测量。





制造标准：中华人民共和国国家标准GB/T778-2007<<封闭满管道中水流量的测量，饮用冷水水表和热水水表>>



检定标准：中华人民共和国国家计量检定规程JJG162-2009<<冷水水表>>



重要提示：

1、使用前请详尽阅读使用手册，并妥善保管以备查阅；

2、本产品为精密测量仪器，在安装与使用过程中尽量远离干扰源，选择合理的安装位置，并避免严重撞击、碰撞；

3、本产品出厂前均经过严格的质量检测，严禁非规范性操作或私自拆卸。

4、显示图案、提示符号等均为窗口操作提示，并不能作为产品检定依据。

5、产品检定，请选用符合国家计量要求，正规的流量检定装置，并严格按照规范操作。

6、TPP-70S不定期进行产品升级，产品实际功能与本手册不一致时，请以实际产品为准或向厂家咨询。

7、出现错误提示符时，请及时联系厂家或经销商，否则会造成流量损失。















多通道超声波水表



选型样本









l  专注于管道用水用热的精准计量；

l  始动流速仅为0.002m/s,真正实现滴水计量；

l  测量口径涵盖DN50～1000mm；’

l  部件独立防水设计，真正实现IP68防水等级；

l  全通径设计，无缩径，无压力损失；

l  多通道分层测量技术，实现超高量程比；

l  可实现正反流量的双向计量；

l  双行同屏显示，完整的提示功能，方便查询、诊断；

l  微功耗设计，电池使用寿命10年以上；

l  优良的线性度，在满量程范围内，线性一致，无须多点校正；’

l  完美的软件扩展功能，可满足不同用户的定制要求；

l  多种计量单位可选，满足不同国家的用户需求。

技术参数

可测介质

水及其它均质液体且充满被测管段


准确度等级

1级、2级


最大允许工作压力

1.6MPa


管径范围

DN50～DN1000


工作环境

温度：-15～55℃；湿度：≤100%（RH）


温度等级

T30/T50，出厂默认为T30


上游流场敏感度等级

D3


下游流场敏感度等级

U5


气候和机械环境安全等级

C类


电磁兼容性等级

E1


数据记录

前64天、前32月、前8年流量


数据通讯

RS485/红外


工作电源

3.6V锂电池，寿命10年


外接电源

DC8～36V


本地显示

双行显示9位累积量、瞬时量、流速及流量单位状态提示符等


防护等级

IP68，可潜水2米’


历史查询

电池欠压、流量过载、换能器故障、水流反向、水温超范围等


信号输出

4-20Ma模拟量输出，OCT脉冲输出


测量周期

默认1次/秒，可选2、4、8次/秒




误差曲线





Q1---最小流量                             注：绿色代表1级表，蓝色代表2级表；

Q2---分界流量

Q3---常用流量

Q4---过载流量



选型编码

TPP-70S

□

□

□

□

□

□

□

□

□


口径

DN50-1000




















仪表类型

水表



W


声道数量

单通道



1


双通道



2


四通道



4


压力等级

1.0MPa



01


1.6MPa



02


2.5MPa



03


管道材质

碳钢



1


不锈钢



2


球墨铸铁



3


温度等级

T30



30


T50



50


T70



70


主机类型

一体式



0


分体式



1


供电电源

电池供电



0


DC8-36V



1


通讯与输出

无



0


RS485



1


OCT



2


MBUS



3


4-20mA



4


举例：TPP-70S-100-W-4-02-3-50-0-0-1

解释：超声波水表，DN100口径，四通道，1.6MPa，球墨铸铁，温度等级T50，一体式，电源供电，RS485输出。
