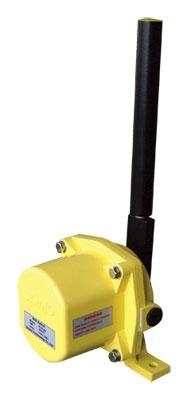

PLR-10防偏开关
跑偏开关，是检测输送机皮带跑偏量的传感元件，可根据皮带的跑偏状况发出信号，实现自动报警和停机，防止皮带损伤和继续跑偏。
        皮带跑偏时，皮带推动动作臂偏转，触动微动开关动作，发出报警信号。如果继续偏离到设定的停机位置，触动另一组触点，输送机就会保护性停机。
        防偏开关通常安装在距输送机头部或尾部0.3-2m的地方，通常在输送机两侧成对安装，可固定在输送机纵梁的顶部或底部，动作杆距皮带边缘距离约25～75mm。



特点

• 通用的结构设计可装在输送机纵梁顶部或底部。
• 坚固的铸铝外壳，防护标准IP65。
• 整体式盖板，易于接线及调整。
• 不需拆掉动作杆，就可拆除后面的机壳。
• 动作杆轴承额定转速5000转/分,适用皮带速度可达6.35米/秒。
• 动作杆法向角调节范围为±22.5度。
• 促动杆可双向动作，便于在输送机两侧对称安装。
• 防偏开关标准设定为法向角为10度时，报警触点动作，法向角为20度时停机触点动作。

应用范围

• 常规皮带输送机，包括平皮带输送机和槽形皮带输送机
• 地下、索道支撑皮带输送机
• 轮船装卸系统
• 平皮带输送机
• 堆取料输送机
• 起重机/挖掘机起重臂限位
• 裙边给料机/输送机
• 重型限位开关

可选件

• 安装支架，用于大型输送机
• 内部接近开关代替微动开关
• 特殊使用场合，表面镀镍及不锈钢促动杆
• 地址编码器
• 辅助小旗报警
• 现场报警灯

技术规格

• 开关触点额定值: 2个SPDT，10A/500V
• 法向报警角度: ±10°, ±20°
• 外壳防护等级: IP65
• 外形尺寸: 190(L)mm X178(W)mm X 167(H)mm
• 作用力: 3~4kg
• 重量: 4.3 kg

PLR20拉线开差
拉线开关通常安装在输送机的两侧，用于设备的紧急停机，以保护人员或设备的安全。
        拉线开关的钢丝绳一端固定在一个固定的拉线螺栓上，另一端固定在开关臂上，钢丝绳每三米用一个有孔螺栓支撑，开关到固定点的距离不应超过24米，两开关间的距离不应超过48米。当外力促使开关臂杆转动到报警位置时，触动微动开关并锁定，直到人工复位。标准拉线开关防护等级为IP65，适应于室内外安装。表面经特殊处理后可用于酸、碱、盐性区域。镀镍表面用于强腐蚀区域。



特点

• 通用内部结构设计，拉杆双向触动，开关既可装在输送机中间位置也可装在两端。
• 通用的安装设计，既可安装在输送机纵梁顶部也可安装在其两侧。
• 坚固的铸铝外壳，防护等级为IP65。
• 整体式后部机壳，使得接线及调整方便简单，不用拆下拉杆即可工作。
• 结构件设计紧凑。
• 醒目的黑色臂杆衬托黄色或银色壳体，易于辨别报警或正常状态。
• 提供完整的附件，包括钢丝绳、绳夹及拉线支撑螺栓。
• 手动杠杆复位。

应用范围

• 常规皮带输送机
• 往复式输送机
• 群边式给料输送机
• 斗式输送机
• 包装生产线
• 堆料/取料系统，起重机，挖掘机
• 轮船装卸系统
• 水平给料机

可选件

• 安装支架，用于大型输送机
• 内部接近开关代替微动开关
• 特殊表面处理，表面镀镍及不锈钢促动杆
• 地址编码器
• 辅助小旗报警
• 现场报警灯
• 整套固定附件：包括缆绳、夹头、固定器、灯泡

技术规格

• 开关触点容量：SPDT，10A/500v
• 法向报警角度：20度
• 外壳防护等级：IP65
• 外形尺寸：190(L0 X 178(W) X 167(H)mm
• 作用力：5~7 kg
• 开关间最大距离：48米（水平），36米（倾斜）。每3米缆绳有一个支撑
• 重量：3.8 kg

PLR30倾斜开关

倾斜开关探头
        垂直悬挂的倾斜开关探头在受到外力作用且偏离垂直位置15度以上时，开关内部的金属球触点动作，常闭触点断开。当外力撤消后，倾斜开关回复到垂直状态，金属球触点复又闭合。利用倾斜开关内触点开合的变化来判断设备的工作情况，以便及时采取措施，以达到安全保护的目的


特点：

• 倾斜开关可单独使用探头，也可配合控制装置使用
• 报警输出时间可调，控制装置中具有0－10秒的可调延时线路，可避免倾斜开关因瞬时倾斜引起误动作。
• 正常/报警位置可设定，控制装置中有一跳线，可将开关垂直或倾斜状态定为正常状态
• 坚固，抗腐蚀
• 安装简便
• 控制装置为印刷电路板结构
• 所有探头均配有安装附件

 技术规格

• 电源：220 VAC ± 10%，47 － 62 Hz，10W
• 输出：一个DPDT触点，额定容量5Amp /220 VAC或5 Amp/28VDC非感性负载
• 时间延迟：0-10秒可调
• 跳线：允许将开关垂直或倾斜状态定为正常状态

 应用范围：

• 溜槽或转接处堵塞探测
• 输送机皮带跑偏探测
• 翻车机卸料探头
• 用于皮带或振动给料机缺料或无料探测

倾斜开关探头选择表

• PLR-30 标准，重型探头
• PLR-30-SS 不锈钢探头
• PLR-31 轻型，塑料探头

技术规格

• 触点：常闭，非水银开关，250mA/24 VDC非感性负载
• 可选：0.8A at 240VAC/1.5A at 120VAC
• 额定温度：-40℃~＋200℃
• 外壳：铸铁，表面镀镍铬合金
• 倾斜：角度15°

倾斜开关控制器

        倾斜开关控制器有两种结构形式：一种为PLR38金属型，另一种为PLR39塑料型，防护等级IP65，前面板装有指示灯。
        控制装置中有0～10秒的可调时间延迟，可避免倾斜开关探头因瞬间倾斜引起的误动作。
        控制装置中通过跳线选择竖直或倾斜作为正常状态。
        两个常开常闭触点用于外部报警或控制。

PLR40 系列位置开关
主要用于行车或其他重型行走机构的位置监测。当行走机构将促动轮压下，促动轮通过促动臂使开关动作，位置开关发出信号，停止行走设备。

特点

• 坚固的铸铝外壳，防护标准IP65，可满足室外安装的要求。
• 整体式盖板，易于接线及调整。
• 不需拆掉动作杆，就可拆除后面的机壳。
• 促动轮为耐腐蚀尼龙轮，促动力只需2公斤。
• 内部开关法向角调节范围为±22.5度，促动轮可360度旋转，旋转增益为22.5度。
• 行走机构离开后开促动轮可自动复位。

应用范围

• 行车
• 行走式卸料小车
• 堆料/取料系统，起重机，挖掘机
• 轮船装卸系统

技术规格

• 开关触点额定值： 1个SPDT，10A/500V
• 开关触发角度： 可调
• 外壳防护等级： IP65
• 外形尺寸： 190mm (L) X 214mm (W) X 244mm (H)
• 作用力： 5~7 kg

PLR70转速监控器主要用于监测旋转设备的转速，不仅能够监测设备的欠速，还可以监测设备的超速和零速。PLR70包括控制器、传感器、目标盘和安装支架四个部分。



        控制器是以微处理器为基础的智能型监控器，它用来接收来自传感器的信号并进行处理，输出开关量信号信号类型为两个DPDT输出和触点，或4～20mA模拟信号。
        传感器通常为标准的NPN或者其它类型的接近型传感器，可发出一系列代表速度的脉冲。



特点

• 控制器以微处理器技术为基础
• 标准NPN型传感器，PNP传感器
• 提供电缆和传感器固定支架
• 提供目标盘和固定支架
• 具有单通道报警输出功能
• 能编程用于低速、超速或零速报警
• 具有4－20mA电流输出功能

技术规格

• 电压：85 - 250VAC (50/60 Hz)
• 工作温度
  电子器件：-40℃～+85 ℃
  传感器：-25℃～+70 ℃
• 输出
  a. 2DPDT 230VAC/5A继电器输出，非感性负载，NC/NO可选
  b. 0-2 VDC等同于参考速度的0-199%（标准）
  c. 4-20 mA输出选项，800 ohms 最大负载，代表参考速度的 0-100%或0-199%，可通过软件选择
• 传感器输入： NPN，PNP或NAMUR（最高3KHz）
  注：频率Hz=每圈脉冲数X RPM/60
• 传感器工作电源+ 12VDC ， 150mA
• 外壳： 塑料或金属外壳，防护等级IP65
•
