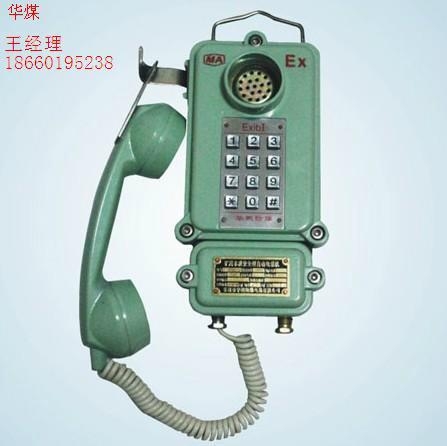

KTH-11 KTH-33 KTH106-1Z 矿用本质安全型自动电话机
一、产品说明
KTH106型本安型自动电话机和KTJ7矿用数字程控调度机互为配套产品，以组成本质安全型通讯系统，适用于煤矿井下有瓦斯或煤尘爆炸危险的场所。可用在采煤工作面上、下出口，掘进头的固定电话，装载点、运输巷的固定电话，以用调度站，变电所，水泵房，绞车房等固定峒室。
二、产品特点
1、本电话机壳为铝合金，外型美观，机械强度高。
2、采用国内新型按键号盘。
3、电话机内电路采用国际通用集成电路，具有发号准确，通话清晰，工作稳定等优点。
4、具备双音频发号兼脉冲发号功能（出厂时一般开关置于双音频）。
5、整机具有防震、防潮、体积小、重量轻、坚固、耐用、维修方便等特点。
！
三、产品结构
系统由互为配套的KTH16型本安型自动电话机，KTJ7型矿用数字程控调度机等组成。
四、产品适用环境条件
1．环境温度   0℃～40℃
2．相对湿度   不大于95%（+25℃）
3.大气压力    80KPa～106KPa
4.海拨高度    不大于2000米
五、主要技术特征
1.防爆形式：矿用本质安全型
防爆标志：EXibI（+150℃）
2.防护等级：IP54
3.P/T兼容
4.工作电压   DC 48V
5.发送接收侧音评定值：分别在0km、5km处        0km    5km
                      发送响度评定值(dB)       ≥4    ≤15
                      接收响度评定值(dB)       ≥-7   ≤2
                      侧音掩蔽评定值(dB)       ≥4    ≥12
6.通信距离   15km
7.通话频率：300-3400HZ
8.安全栅本安侧参数：
最高直流开路电压   ≤50VDC
最大直流短路电流   ≤28mADC
最高铃流开路电压   ≤48V   25Hz
最大铃流短路电流   ≤33mA  25Hz
9.振铃声级 ≥80dB
10.关联设备：HDK耦合器
KTH106-1Z矿用本质安全型自动电话机 使用说明
1、将电话机的输入线接至HDK型耦全器输出端（耦合器应位于安全区）而耦合器输入端接与其输入信号相符合的调度台或交换机即可。
2、当调度台或交换机信号制式为脉冲信号时，把话机打开，把开关“于脉冲”位。
3、摘机后听到拨号音即可拨号，当被叫占线，可先挂机，再摘机重新拨号即可。

KTH106-1Z矿用本质安全型自动电话机 使用注意事项
1、避免电话机强烈震动，冲击和水淋。
2、电话机在检修时，不得改变电路元件规格与型号，否则将破坏防爆性能。
3、本电话机只允许与HDK型耦合器使用，禁止与其它关联设备作用。
4、本电话机配接的用户线路应满足下列要求：
用户线环阻≤1kΩ
线间漏电电阻≤20kΩ
分布电容≤0.1μF/km
分布电感≤1mH/km

KTJ7型矿用数字程控调度通信机
11.重量：1.7kg
矿用抗噪音扩音电话机
一. 产品说明
抗噪音扩音电话机是我厂研制开发的最新产品，具有环境噪音抑制功能和截音功放功能，有效地改善通讯效果，广泛用于各种声音噪杂的综采工作面、选煤厂、电厂、有瓦斯煤尘易爆危险场所、纺织厂，本机通话声音清晰、功率大、振铃声级高，还具有扩音机功能。        主要功能 ：1） 可进行通话和扩音广播呼叫；2） 分级控制方式，分散功率放大器，系统可靠性高；3） 可与程控交换机、调度总机等多种通信系统接口；4） 分站具有抗噪声性能，可在115dB高噪声环境下清晰通话5） 具有全呼、群呼、选呼功能，各站之间可任意选呼通话；6） 具有缩位拨号、强拆、强拆等功能；具有智能抗噪、智能扩音、自动开机、自动挂机、无人值守、全呼、组呼、单呼、双工对讲、防尘、防水等功能特点。7） 便于安装维护；扩充容易，只需从就近的电缆分线即可增加新的站；8） 话站、扬声器采用全封闭结构，可安装于任何恶劣环境；9） 具有联动控制功能；10）严格遵从ITU-T K.20规范的抗雷击和过压保护性能。11）具有智能抗噪、智能扩音、自动开机、自动挂机、无人值守、全呼、组呼、单呼、双工对讲、防尘、防水等功能特点。
二、结构组成介绍
KTH104型抗噪音扩音电话机在防爆电话机的基础上，增加了自动控制电路，扩音控制电路和噪音抑制电路。由＋12V电池供电、220V交流电或其它交流电变压到～12V供电，由四芯线的红 黑线引入，扩音喇叭由白 绿线引出。电话机上有扩音按键，复位按键。（受电话机取机信号控制）指示灯有工作，振铃，扩音指示灯。
三、技术指标
（一）本质安全参数1.      最大输入直流电压：DC30V～DC48V2.      最大输入直流电流：DC30mA3.      最大输入收铃电压：40V（25Hz－1500Hz）4.      最大输入收铃电流：45mA5.      扩音工作电源：＋12V  500mA6.      输入交流电压：220V；127V均可。
（二）主要技术参数 本机号盘参数,电声指标，振铃声极均符合《双音多频式按键电话机技术要求》       1.    使用环境条件：环境温度：－20～＋40℃相对湿度：不大于98（＋25℃时）2.    号盘参数：频率组合：低频群频率 697  770  852  941 Hz          高频群频率 1209  1336  1477  Hz3.    电声参数：（带5km用户线）客观发送参考当量：≤＋15dB 客观接收参考当量：≤＋2dB客观侧音参考当量：≥＋10dB4.    振铃声极大于85dB（A）  扩音振铃声极大于150dB   5.    扩音功率达：10W—30W
