新一代小电流智能接地选线保护装置


13601208165     15011081850    李老师





选线准确率:       过渡电阻小于1000Ω时,选线准确率大于100%;


区段定位准确率:   过渡电阻小于1000Ω时,定位准确率大于100%;





一、装置简介


TN-GLZ-1新一代小电流接地选线保护装置是我公司在其发明专利的基础上,采用小波分析手段,研究配网发生接地故障时的特征量,进而研制开发的最新型产品,该产品采用面向用户的开放式标准化软硬件结构,集小接地电流电网接地故障的诊断与保护 功能于一体,重点解决了判定高过渡电阻接地故障方面,目前普遍存在的装置灵敏度和选择性偏低等难题,可广泛用于6kV、10kV配电网,既适用于老电厂、变电站的改造,也可用于新建变电站,为保证电网的安全可靠运行提供一套综合的解决方案,提高煤矿企业供电安全、生产管理水平、工作效率以及经济效益。





二、装置特色


灵敏度和准确率高


电网发生高过渡电阻的接地故障时,接地故障选线及故障区段定位功能的灵敏度和准确率高。 在不需其他一次设备的条件下,该产品对过渡电阻小于1000欧姆的接地故障,故障选线以及故障指示定位准确率100%以上,远远领先于国内同类装置的该项指标,使接地故障选线和故障区段定位的结果真正的具有实用价值。


减少查找接地故障线路和接地故障点的时间和劳力


常规接地故障的排除,由于相应的保护动作选择性普遍偏低,主要人工原始方法,将非选择的跳闸的线路全部分析逐个排除的方法,往往需要数分钟甚至更长的时间才能确定故障线路,对于在规定时间排除故障、恢复生产设备供电的要求,现场实施人员普遍感到力不从心 。利用本装置的接地故障选线和故障区段定位功能,运行人员可以准确掌握具体的故障线路以及故障区段,使其从紧张繁忙的工作中解放出来,提高了工作效率,并且大大降低了故障查找和排除的时间 。


可靠性高,操作方便


该产品采用的硬件为PIV级32位通用CPU,具有强大的整型和浮点运算能力,其运算和处理速度远非 “32位”单片机CPU所能比拟。所有元件采用工业级CMOS芯片,抗干扰能力强,故障率低。严格的器件选择、独特的布线设计、电磁屏蔽、软硬件冗余,瞬态抑制等功能使本产品具有高抗干扰能力,并具有完善的纠错、识别、自检和故障报警、自调试功能,保证装置较高的可靠性。装置显示部分采用全中文图形化菜单,界面丰富,信息量大,可进行人机对话,内置键盘,结构紧凑,操作直观方便。





三、装置功能


接地故障选线


电网发生接地故障后, 对故障线路进行选择, 接地故障选线结果准确可靠。








故障区段定位


电网发生接地故障后,装置依靠安装在不同地点的各级设备在启动方式及动作时间上相互协调与配合,以实现接地故障区段的定位功能,便于现场运行人员迅速查找故障点;


显示功能


以彩色图文的方式显示实时时钟、装置运行状态、装置配置参数、装置报警信息以及接地故障信息等,全汉字显示,图文并茂,直观明了,信息丰富。





设置功能


通过汉字菜单提示用户设置或修改母线参数,出线参数,实时时钟、通信方式等装置配置参数,界面友好,操作方便。


数据导出功能


    可以将线路接地信息、报警信息导入到EXCEL表中,进行综合利用


通讯功能


装置具有完善的通讯功能,配有多种通讯接口,可实现与自动化系统的远程通讯,并提供装置故障、装置失电、电网发生接地故障等相应的报警硬节点信号输出,满足变电综合自动化的需要。


四、装置构成


新一代小电流接地选线保护装置的经典构成由信号预处理器,控制器及适用于不同运行环境的专用柜体组成


1、控制器

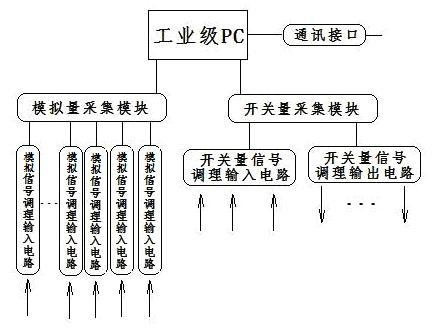

控制器安装于专用控制柜内,是整套装置的测控核心,由主控制器、AD采集模块、DIO采集模块、调理机等构成,主要完成GLZ-1新型小电流接地选线保护装置的故障侦测、处理的所有测量与控制任务,实现对配电网接地故障的全过程智能化处理。主要功能如下:


*自动识别电网接地故障并进行接地故障选线和故障区段定位并根据需要进行跳闸;








*记录接地故障发生和消除时间、 接地线路编号以及名称、接地时电网中性点电压及 故障区段定位状态等信息。


*将电网的相关信息可通过装置的 RS-232口或RS-485口远传,适应无人值守变电站要求。


2、信号预处理器


信号预处理器安装于专用控制柜内,由信号变换、信号调制、信号逻辑、抗干扰电路、状态检测及供电等模块组成 ,主要完成GLZ-1新型小电流接地选线保护装置的信号调理、信号隔离及部分逻辑的处理任务。


所有器件安装于不同运行环境的变电所内的专用控制柜,外表面采用静电喷塑工艺,尺寸为1100mm×800mm×600mm(高×宽×深) ,内部除安装有主控制器、信号预处理器外,还装有通讯转换模块、电源模块等辅助设施





五.工作原理


 接地线路选择原理


利用发明专利《基于零序电流有功分量补偿法的自适应配网接地选线保护》的原理,将测得的各线零序电流有功分量,经一定的物理量进行补偿后,进行各线路电流电压波形及其构成分量的分析,判断接地线路;经补偿后的各线路零序电流电压的波形按一定规律分解后,非接地线路与接地线路的差别非常显著,可以方便的辨识出接地线路。


 接地区段定位原理





通过在变电所、开闭所1、开闭所2、开闭所3和开闭所4(如果有的话)分别上述原理的接地线路选择保护;当要求接地故障出现时,接地保护作用于线路断路器跳闸时,则通过四级保护的动作时限配合、跳闸与报警信号的选择设置,保证保护跳闸的选择性并迅速诊断接地故障的发生部位:开闭所3、开闭所4接地保护的动作时限、开闭所2动作时限分别整定为0秒、0.5秒跳闸,变电所、开闭所1分别设置为只发报警信号不跳闸;对于无人值守的开闭所或变电站可通过GPS发式,发送报警信息至主机,综合给出接地故障的发生区域。





六、主要技术指标


选线准确率:       过渡电阻小于1000Ω时,选线准确率大于100%;


区段定位准确率:   过渡电阻小于1000Ω时,定位准确率大于100%;


选线路数:        标准配置不大于19路(可根据需要扩展);


跳闸功能:        标准配置不大于15路(需加装跳闸控制箱);


故障信息记忆:     大于50000次





七、使用条件


环境温度:一次设备为-30℃~+60℃;装置控制器为-5℃~+40℃;


大气相对湿度:日平均不超过95%,月平均不超过90%;


海拔高度:1000 m以下;


大气压力:80~110kPa;


具有良好的接地网;
