太阳能路灯升压控制器       电话18819340819 QQ2463385265
使用说明书
主要特点
1.使用微处理器和专用控制算法，实现了智能控制
2.四种负载工作模式：纯光控、光控+定时、手动、调试模式
3.内置高精度升压型恒流源，壳直接驱动LED灯，而且电流可调，方便不同灯具使用，并且可能实现多级调光。
4.科学的蓄电池管理方式，当出现过放时，对蓄电池进行提升电压充电，进行一次补偿维护，正常使用时，使用直充充电和浮充结合的充电方式，增强了蓄电池的使用寿命；同时具有高精度温度补偿，使充电控制更加精确。
5.参数设置具有掉电保存功能，即系统模式和控制参数等重要数据均保存在芯片内部，掉电后不丢失，使调节更加方便，系统工作更可靠。
6.充电回路采用双MOS串联式控制回路，使回路电压损失较使用二极管的电路降低近一半，充电采用PWM模糊控制，使充电数率大幅提高，用电时间大大增加。
7.LED直观显示太阳能电池、蓄电池和负载的状态，数码管显示调节参数，让用户实时了解系统运行状况，并且具有丰富的参数设置，用户可以根据不同使用环境设置相应的工作模式。
8.具有过充、过放保护，太阳能电池板反接保护以及TVS防雷保护，无跳线设计，壳提高系统的可靠性、耐用性。
9.所有控制全部采用工业级芯片和精密元器件，能在寒冷、高温、潮湿环境正常运行。同时使用晶振定时控制，使定时控制更加精确。
10.使用了数字LED显示及设置，采用数字式电流调节，一键式操作即可完成所有设置，使用方便直观。
系统说明
本控制器专为太阳能LED路灯系统设计，内部集成高精度LED恒流驱动芯片，可直接驱动LED路灯，体积小，易于安装，使用极其方便。本产品将太阳能控制器和LED恒流源集成一体，采用高功率精密设计，最大可驱动120W的LED路灯，最高效率可达94%，控制精度优于5%。本控制器采用智能数字式电流调节技术，通过按键即可调节电流大小，取消了使用电位器调整电流值，避免了因电位器震动偏位、温漂而出现的误差，提高了准确性和可靠性。支持多时段和LED调光控制，使负载控制更加灵活。同时具有独特的短路和防反接保护，充满、过放自动关断、恢复等全功能保护措施，详细的充电指示、蓄电池状态、负载及各种故障指示。本控制器通过电脑芯片对蓄电池电压、光电池电压、放电电流、环境温度等参数进行采样，通过专用控制模型计算，实现符合蓄电池特性的放电率、温度补偿修正的高准确控制，并采用了智能高效的PWM模糊充电方式对蓄电池进行充电，采用7段式电压控制，保证蓄电池工作在最佳状态，大大延长了蓄电池的使用寿命。
安装及使用
控制器的固定要牢靠，安装孔如图示：外形尺寸：140X 90 X 30（mm）安装尺寸：133.5X69.5（mm）
导线的准备：建议使用多股铜芯绝缘导线。先确定导线长度，将接控制器一侧的接线头剥去5mm的绝缘，尽可能减少连线长度，以减少电损耗。
连接蓄电池：注意+，—极，不要反接。如果连接正确，蓄电池指示灯会亮，否则需要检查连接是否正确。
连接太阳能板：注意+，—极，不要反接，如果有阳光，充电指示灯应亮。否则，需检查连接对否。
连接负载：将负载的连线接入控制器上的负载输出端，注意+，—极，不要反接，以免损坏设备。

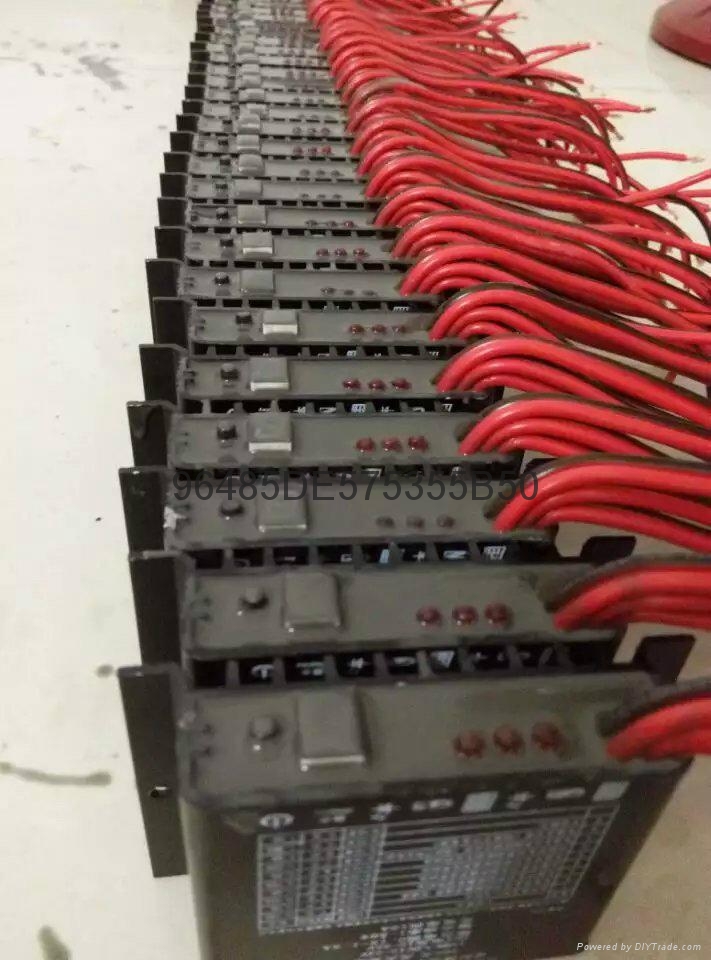

控制器面板

使用说明
工作状态指示
电池板指示：当太阳能电池板输出电压达到一定值时，太阳能电池指示灯长亮；开始给蓄电池充电时太阳能电池板指示灯慢闪；系统超压时，指示灯快闪。
蓄电池指示：当蓄电池欠压时蓄电池指示灯慢闪；当蓄电池过放时蓄电池指示灯快闪，同时关闭负载；蓄电池状态正常时，蓄电池指示灯长亮。
负载指示：当负载正常工作时，负载指示灯长亮；负载关闭时，指示灯熄灭，负载短路时，负载指示灯快闪同时控制器内部会自动关闭输出，防止损坏设备。

指示灯
状态 长灭 长亮 慢闪 快闪
电池板 晚上 白天 正在充电 系统超压
蓄电池 正常工作 欠压 过放
负载 负载关闭 负载打开 短路
设置方法
工作模式设置：按键按下持续3S以上数码管开始闪烁，系统进入调节模式，松开按键，每按一次键，数码管数字会换一个数字，直到数码管显示的数字对上用户从表中所选模式对应的数字为止，等数码管停止闪烁或是再次按下按键3S以上即可完成设置。
电流参数设置：当数码管显示“8.”（手动模式）并闪烁时，再次按下按键3S以上，即可进入电流调节模式，此时3个LED指示灯和数码管同时闪烁，按下按键即可对照表格调节电流，当调节到所需电流值后，按下按键3S以上才能保存参数然后回到手动模式。
模式介绍
纯光控：没有阳光时,光强降至启动点，控制器延时10分钟确认启动信号后，负载开始工作,有阳光时,光强升到启动点，控制器延时10分钟确认关闭信号后关闭输出，负载停止工作。
光控+时控：启动过程与纯光控相同，当负载工作到设定时间就关闭负载，设置时间见下表。
手动模式：改模式下用户可以通过按键控制负载的打开与关闭，而不管是否在白天或是晚上。第一次按键打开负载，输出全功率，再次按键输出半功率，第三次按键关闭负载。
调试模式：无光信号时开通负载，有光信号时关闭负载，方便检查系统安装的正确性。
工作模式及电流参数设置表
显示 模式 电流显示 模式
1 纯光控1：全功率光控开光控关 1. 310MA
2 纯光控2：光控开全功率5h转换半功率光控关 2. 620MA
3 光控开全功率6h转换半功率光控关 3. 930MA
4 光控开全功率7h转换半功率光控关 4. 1.24A
5 光控开全功率4h转换半功率2h关 5. 1.55A
6 光控开全功率5h转换半功率3h关 6. 1.86A
7 上电全功率5h转换半功率（类似于开关电源） 7. 2.17A
8 上电全功率（相当于开关电源） 8. 2.48A
9 手动模式 9. 2.79A
0. 3.1A
数码管显示的值即为LED灯并联数目，电流值=0.31*并联数目（A）
警告！请接好LED灯后在打开负载！请务必确认LED电流大小，由于用户设置参数错误而造成LED损坏的，本公司恕不负责！
参数说明
额定充电电流 □5A □10A □15A □20A
系统电压 □12V □24V □12V/24V Auto
空载损耗 < 5mA
充电回路压降 不大于0.2V
超压保护 17V;×2/24V
提升充电电压 14.6V;×2/24V(维持时间30min）（仅当出现过放电时调用）
直充充电电压 14.4V;×2/24V(维持时间30min）
浮充电压 13.8V;×2/24V(维持时间；直至降到充电返回电压动作）
充电返回电压 13.2V;×2/24V
过放返回电压 12.6V;×2/24V
欠压电压 12.0V;×2/24V
过放电压 11.1V;×2/24V
控制方式 充电；PWM脉冲调制
工作温度 －40℃至+80℃
输出功率 12V：0－120W/24V：0－120W
输出电压 蓄电池电压
输出电流 0.31-3.1A
电流控制精度 ±5％
效率 ≥92％
保护 具有蓄电池反接保护，蓄电池接反后控制器不工作，不会对负载放电。
2.具有LED开路和短路保护，短路保护采用电子保护，不烧保险丝。
常见故障现象及处理方法
现象 解决方法
有阳光时，电池板指示灯（1）不亮 请检查光电池电源两端连线是否正确，接触是否可靠
电池板充电指示灯（1）快闪 系统超压，请检查蓄电池是否连接可靠，或是蓄电池电压过高
蓄电池指示灯（2）不亮 蓄电池供电故障，请检查蓄电池连接是否正确
蓄电池指示灯（2）快闪，无输出 蓄电池过放，充足后自动恢复
负载指示灯（3）常亮，无输出 请检查用电设备是否连接正确、可靠
负载指示灯（3）快闪 负载输出短路，排除后自动恢复
