型号: | DDSF1352 |
---|---|
品牌: | 安科瑞 |
原产地: | 中国 |
类别: | 电子、电力 / 仪器、仪表 / 电工仪器仪表 |
标签︰ | 电能表 , 导轨电能表 , 安科瑞 |
单价: |
¥240
/ 件
|
最少订量: | 1 件 |
品牌
安科瑞
导轨式安装电能表/终端电能表/照明箱专用表的所有型号如下:
DDS1352 (ADL10-E)
DDSF1352 (ADL100-E/*)
DTSF1352 (ADL300-E/*)
DTSD1352 (ADL3000-E/*)
DTSD1352-H (ADL3000-H)
目前终端电能计量表的安装普遍采用传统壁挂式的安装方式,存在体积大,安装不方便的缺点。而导轨式安装电表采用模数化设计,具有体积小,易安装,易组网等优点,易于实现终端照明电能计量,便于照明系统加装电度表的改造。
下面以上海安科瑞DTSF1352系列电能表为例,照明箱专用电能表的功能及应用。
产品概述

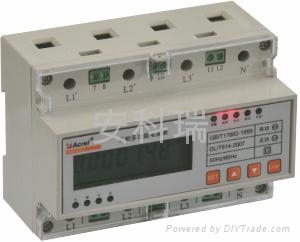

DTSF1352系列导轨电能表是上海安科瑞电气集多年的电表设计经验,所推出的新一代微型智能电能表,它用于380V/220V终端照明系统,采用标准DIN35mm导轨式安装,结构模数化设计,宽度与微型断路器匹配,可方便安装于照明箱内。
DTSF1352系列电表采用LCD显示,测量电能及其它电参量,可进行时钟、费率时段等参数设置,并具有电能脉冲输出功能。可用RS485通讯接口与上位机实现数据交换。
DTSF1352系列电能表具有体积小巧、精度高、可靠性好、安装方便等优点,性能指标符合国标GB/T 17215、GB/T 17883和电力行业标准DL/T614对电能表的各项技术要求,适用于政府机关和大型公建中对电能的分项计量,也可用于企事业单位作电能管理考核。
应用场合
DTSF1352由于其微型化的结构,可方便其与微型断路器一起使用,安装于终端照明箱内。为低压照明终端的电能计量提供了有效的解决方案。可广泛应用于楼宇、商场、会展中心、学校、机场、港口及工厂等。
性能特点
ACREL公司集多年电表设计之经验,采用国际先进的芯片及技术设计而成了DTSF1352系列导轨式安装电能表。产品设计充分考虑了结构微型化、成本效能化、智能性和可靠性,有以下特点:
l 计量总有功电能,反向计入总电能
l 可选分时复费率电能计量功能
l 支持RS485通讯接口,通讯规约可选(MODBUS-RTU或DL/T645规约),带电能脉冲输出
l 电流一次接入,二次接入均可,电压信号供电,不需要辅助电源
l 体积小巧,宽度为18mm的倍数,与微型断路器完美配合,带铅封防窃电
l DIN35mm标准导轨安装方式,轻松置入各类照明箱和照明柜
l 7位宽温型LCD显示,轮显
功能简介
电能计量
l 计量正、反向有功电能,并具有功率方向指示功能
l 电能量按总、尖、峰、平、谷分别累计、存储
l 电表内存储3个月的冻结数据
l 电能量数据冻结转存日缺省设置为每月末24时(月末冻结)
l 断电后,所有存储数据不丢失,并能保持10年以上
时钟及时段费率
l 具有百年日历、时间,闰年自动切换功能,时钟误差在0.5s/天以内
l DDSF1352可编程设置峰、平、谷3种费率,日时段可设8个时段,时段最小间隔为1分钟
l DTSF1352可编程设置尖、峰、平、谷4种费率,日时段可设8个时段,时段最小间隔为1分钟
显示
l 7位宽温型LCD显示。
l 可实现数据轮显,轮显时间为4s。
l 电能脉冲和当前费率时段用LED指示
编程功能
l 电表地址设置
l 时间日期设置
l 费率时段设置
l 电量底数清零设置
输出
有功电能脉冲输出,用于校表、采集电能量
无源光电隔离型输出端口,脉冲宽度:80ms±20ms
抄表功能
通过RS485通信,上位机可实现自动抄表功能
技术规格参数
测量精度
准确度等级:有功1.0级
时钟准确度:日误差≤0.5s/d
电流输入
起动电流:直接接入 0.004Ib;经CT接入 0.002In
电流规格:1.5(6)A、5(20)A、10(40)A、20(80)A
电流线路功耗:≤1VA
电压输入
额定电压:220V,3×220/380V
工作电压:正常工作电压范围:0.9~1.1Un;极限工作电压范围:0.7~1.2Un
电压线路功耗 ≤2W,5VA
额定频率 50Hz
脉冲输出
输出方式:集电极开路的光耦脉冲,1路脉冲输出
脉冲宽度:80ms±20ms
通讯网络
1路RS485通讯接口,Modbus-RTU通讯协议(其他可定制)
通信速率 9600bps(默认)、4800bps、2400bps、1200bps可选
平均无故障工作时间
连续工作时间≥50000h
适用环境
正常工作温度:-10℃~+45℃
极限工作温度:-20℃~+55℃
存储温度:-40℃~+70℃
相对湿度:5%~95%不结露,无腐蚀性气体
海拔:≤2500m
导轨式安装电能表外形尺寸及安装方式(单位mm )
l DDS1352外形尺寸为18×91×64mm,1模数
l DDSF1352外形尺寸为76×89×74mm,4模数
l DTSF1352外形尺寸为126×89×74mm,7模数
l DTSD1352外形尺寸为126×89×74mm,7模数
DDS1352/ DDSF1352/DTSF1352/ DTSD1352计量仪表均采用标准35mm导轨式安装
选 型
上海安科瑞电气导轨式安装电能表DTSF1352-FC
计量总有功电能、分时复费率电能,反向计入总电能,有功电能脉冲输出、时钟脉冲输出,RS485通讯接口、Modbus协议,外形尺寸126×89×74mm、7模数,标准35mm导轨式安装
范 例
型 号:DDSF1352-FC
应用场合:单相系统
接入方式:直接接入
额定电压:AC 220V
电流规格:5(20)A
测量参数:总电能、分时复费率电能,电流,电压
附加功能:RS485通信,MODBUS协议
型 号:DTSD1352-FC
应用场合:三相系统
接入方式:二次接入
额定电压:AC 3*220V/380V
电流规格:1.5(6)A
测量参数:测量分相电压、分相电流、分相及总的有功功率、无功功率和视在功率、分相及总的功率因数、电网频率、有功、无功功率最大需量统计、计量总的正反向有功和无功电能(4象限电能)、分时复费率电能
附加功能:RS485通信,MODBUS协议
