正品德国SIKO磁位移显示器MA503AS磁栅尺MA504位

正品德国SIKO磁位移显示器MA503AS磁栅尺MA504位移数显表磁滞伸缩
型号：MA503AS
品牌：SIKO
原产地：德国
类别：电子、电力 / 仪器、仪表 / 电子测量仪器
标签︰磁栅显示器MA503AS , 磁栅位移传感器MA504 , 磁栅尺MB500AS
单价： ¥1750 / 件
最少订量：1 件
发送查询

产品描述


MSK1000磁性传感器SIKO希控


MSK5000，MSK210，MSK320，MSK1000，MSA511，MSA1000，MA503，MA504，MA508，MSK2000，MSK4000，LE100/1系列磁栅尺


增量值编码,数字化接口,分辨率0.2μm





特点:


■ 最大分辨率 0.2μm


■ 重复精度 ±1μm


■ 与磁尺间距达 0.4 mm


■ LED状态显示


■ 坚固的金属外壳





参数





名称 数据 备注


磁尺匹配型号 MB100


系统精度 ±10μm 磁尺MB100 的精度等级为10μm


重复精度 max. ±1μm


与磁尺间隙 0.1 ... 0.4 mm 参考信号 O,I


0.1 ... 0.2 mm 参考信号 RB


运动速度 取决于分辨率及脉冲间隔 参照表格


外壳材料 铝压铸件 铝制前盖,阳极防锈处理


线缆类型 PUR 可装保护链


工作温度 -10 … +70 °C


存储温度 -30 … +80 °C


空气温度 100 % rF 防凝露


防护等级 IP67


抗震性能 10 g/50 Hz


最大测量长度 无限制 单卷最大长度90 m





运动速度 Vmax (m/s)


分辨率(μm)       0.2 0.64 0.32 0.16 0.08


1 3.20 1.60 0.80 0.40


2 6.40 3.20 1.60 0.80


5 16.00 8.00 4.00 2.00


脉冲间隔时间(μs) 0.25 0.50 1.00 2.00


计数频率(kHz) 1000.00 500.00 250.00 125.00





电气参数


名称 数据 备注


工作电压 6.5 V DC ... 30 V DC UB 端带极性保护


4.75 V DC ... 6 V DC UB 端无极性保护


电流能耗 < 25 mA 空载


连接方式 散装线


圆型插头


9 针D-SUB


输出电路 LD, RS422


输出信号 A, /A, B, /B, I, /I, 或 R, /R


参考信号脉冲宽度 1 或4 个增量


分辨率 0.2, 1, 2, 5μm


抗干扰等级 3 IEC-610006-2


实时请求 实时信号输出


信号高电平 > 2.5V


信号低电平 < 0.5V





联系人：王海福（销售工程师）


手机：152 0178 0835

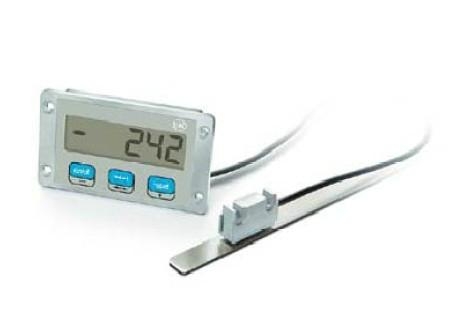

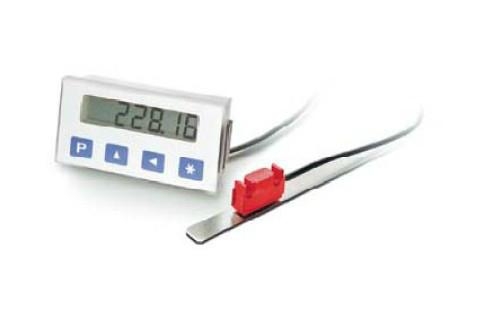

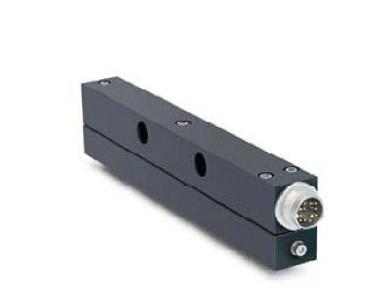

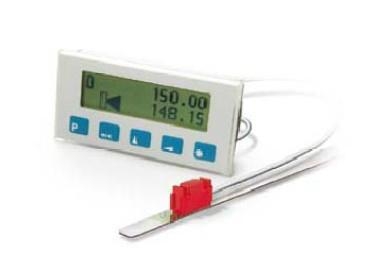

正品德国SIKO磁位移显示器MA503AS磁栅尺MA504位移数显表磁滞伸缩 1正品德国SIKO磁位移显示器MA503AS磁栅尺MA504位移数显表磁滞伸缩 2正品德国SIKO磁位移显示器MA503AS磁栅尺MA504位移数显表磁滞伸缩 3正品德国SIKO磁位移显示器MA503AS磁栅尺MA504位移数显表磁滞伸缩 4正品德国SIKO磁位移显示器MA503AS磁栅尺MA504位移数显表磁滞伸缩 5
