产品描述
铝合金伸缩门安装与调试

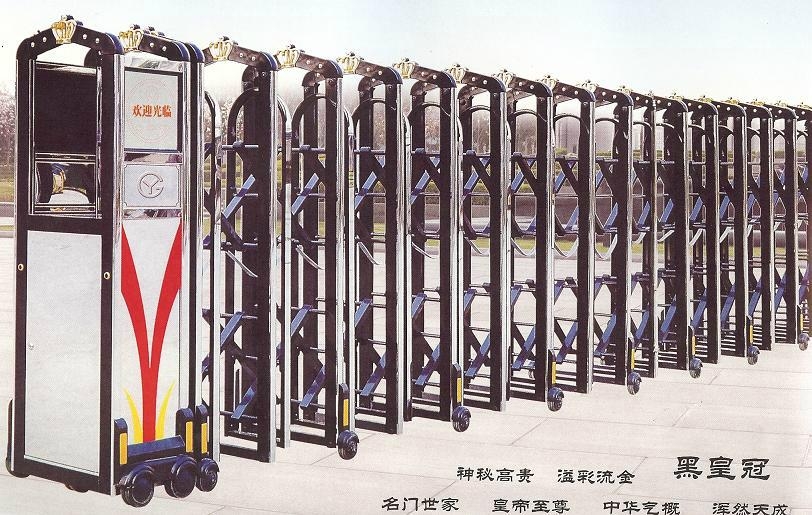

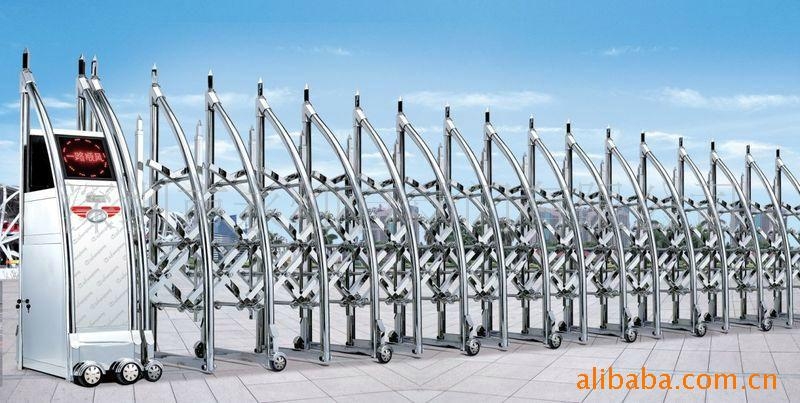

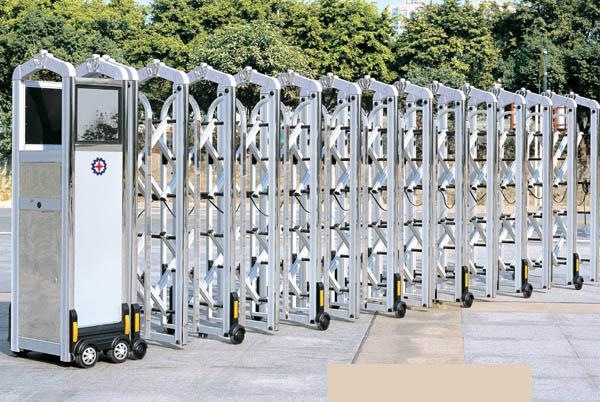

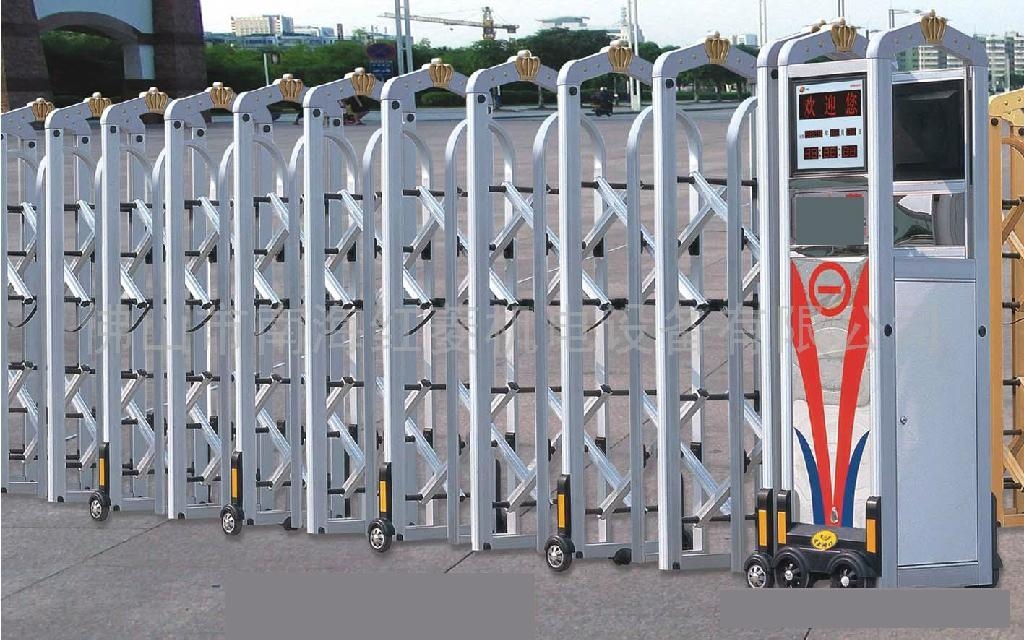

1、预埋轨道 2、固定门体:将门体放入轨道,尾部的底撑用专用固定卡及地脚膨胀螺钉(M12×80)固定。 3、限位开关:按照设定门体的开、关位置埋设限位装置。 4、固定控制盒:控制盒可以装在机头箱内,也可移至离主机10米之内的室内。 5、连接线路:严格按接线图依次接好相对应的连线(严禁在通电状态下接线),接线要牢固,端子与端子之间不能短路,并捡查线路是否正确。 6、1)调试:首先用手动的方式人工推拉门体,检查门体运行是否正常,在确定门体运行正常的情况下,方可接通电源。 2)接通电源,控制盒电源指示灯亮,按“开”按纽,“开”指示灯亮,门体能自动打开至设定的限位处自动停止。按“关”按纽 ,“关”指示灯亮,门体能自动关闭至设定的限位处自动停止。 3)、在调试运行过程如发现门体运行限位不准确,可调整限位开关的高度。 4)、调试运行5次以上,如一切正常方可投入使用。 铝合金伸缩门产品结构 电动伸缩门主要有伸缩门体、机头、控制器三部分组成。 1、伸缩门体:伸缩门体是由门体大框、交叉撑、轴(定轴、滑轴)及门体轮等主要部件组成。门体整体为金属结构,按材质又分为不锈钢门体、铝合金门体、压铸铝门体。 2、机头:由驱动器和电气部分组成,它固定在门体的一端,带动门体伸缩运动,与门体配套使用。 驱动器分普通型和机器人型。 3、控制器:由控制盒、台式控制器及手柄遥控器组成。 1)、控制盒:固定在机头内,由它接收控制器发出的指令控制门体的运行。 2)、台式控制器:主要由值班人员在值班室内使用。 3)、手柄遥控器:主要配备车辆使用,可在机头周围10-30米内(根据现场的无线电通讯环境而定)活动控制大门的开、关。 深圳永灿自动门业有限公司集设计、制造、销售、安装、维护于一体。创办以来承接各类大型门制作安装工程,主要经营范围:水晶卷帘门、不锈钢通花卷闸门、彩色卷闸门、水晶卷闸门、铝合金静音卷闸门、奥式卷闸门、快速卷帘门、不锈钢电动遥控卷闸门、自动伸缩门、自动道闸、拉闸、网闸、停车场设备及各类工艺门,豪华花园大门、感应玻璃门、自动车库门等系列产品。承接各类铁﹑不锈钢等焊接工程。销售各类门电机及其电机配件。 深圳市永灿自动门有限公司 联系电话:0755-29953258 http://szyongcan.cn.alibaba.com 传真:0755-25406658 QQ:1429286993
