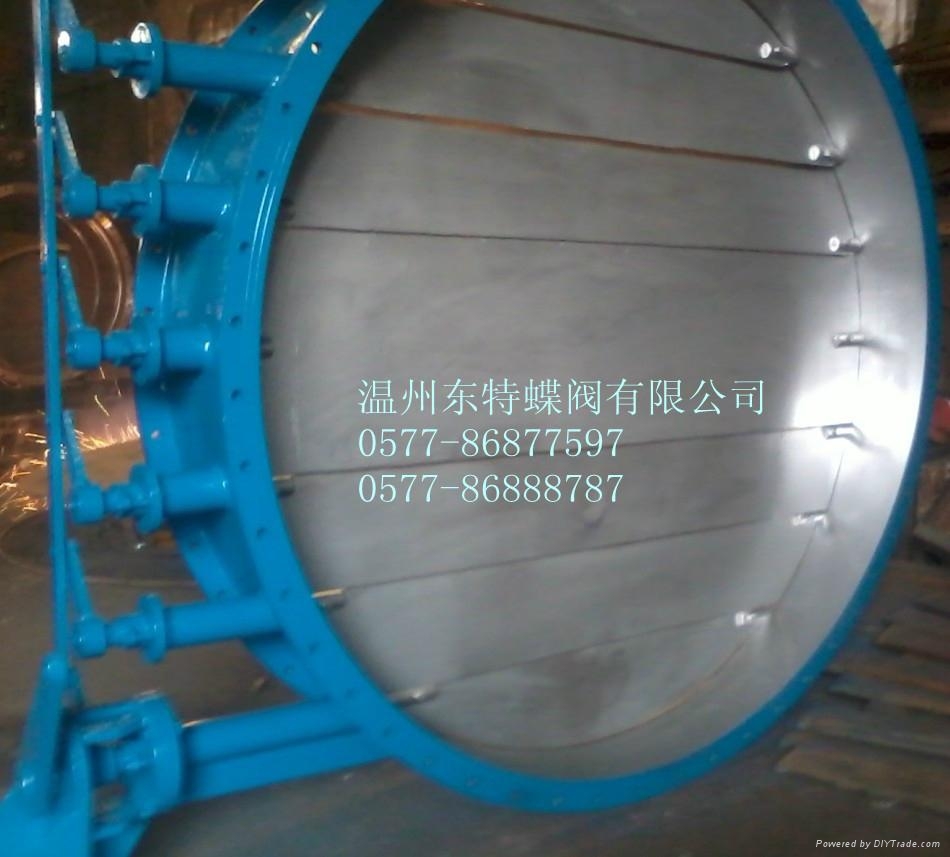

电动圆形百叶调节蝶阀

电动圆形百叶调节蝶阀
型号:D941W-1C
品牌:温州东特蝶阀
原产地:中国
类别:工业设备 / 机械五金 / 阀门
标签︰百叶蝶阀 , 调节蝶阀 , 通风蝶阀
单价: ¥1600 / 件
最少订量:1 件

产品描述

电动圆形百叶式调节蝶阀
产品型号:电动圆形百叶式调节阀
产品概述:

  我厂生产的通风蝶阀采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。该阀驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。本阀可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。通风蝶阀广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。

产品用途和特点:


  圆形百叶式蝶阀与电动电执行机构配套广泛应用于建材、治金、矿山、电力等生产过程,能自动控制或手动控制调节管路中介质流量之用。蝶瓣采用百叶多轴体结构,液体均匀,启闭力均匀,动作灵敏,性能可靠。



主要技术参数

公称压力PN
0.05MPa
泄漏率
≤3%
适用温度
-30℃~350℃
介质流量
≤25m/s
适用介质
粉尘、含尘气体


电动圆形百叶式调节蝶阀主要外形连接尺寸                            单位:mm

DN
D1
D
L
L1
H1
H
b
Z-Фd
500
555
600
220
300
900
1270
8
20-18
600
655
700
220
300
950
1370
10
20-18
700
755
800
240
300
1000
1470
10
20-18
800
870
930
240
365
1120
1670
10
24-23
900
970
1030
260
365
1170
1740
12
24-23
1000
1070
1130
260
365
1220
1840
12
28-23
1120
1190
1250
280
420
1430
2110
12
28-23
1250
1320
1380
280
420
1495
2240
14
32-23
1400
1470
1530
300
420
1570
2390
14
36-23
1600
1670
1730
320
450
1745
3660
14
40-23
1800
1870
1930
340
450
1845
2860
16
44-23
2000
2070
2130
360
450
1945
3060
16
48-23
2240
2310
2370
380
480
2095
3330
18
48-23
2500
2570
2630
420
480
2225
3590
18
52-23
2800
2870
2930
440
480
2375
3890
18
60-23
3000
3070
3130
460
480
2475
4090
18
60-23





电动圆形百叶调节蝶阀 1电动圆形百叶调节蝶阀 2电动圆形百叶调节蝶阀 3电动圆形百叶调节蝶阀 4电动圆形百叶调节蝶阀 5
