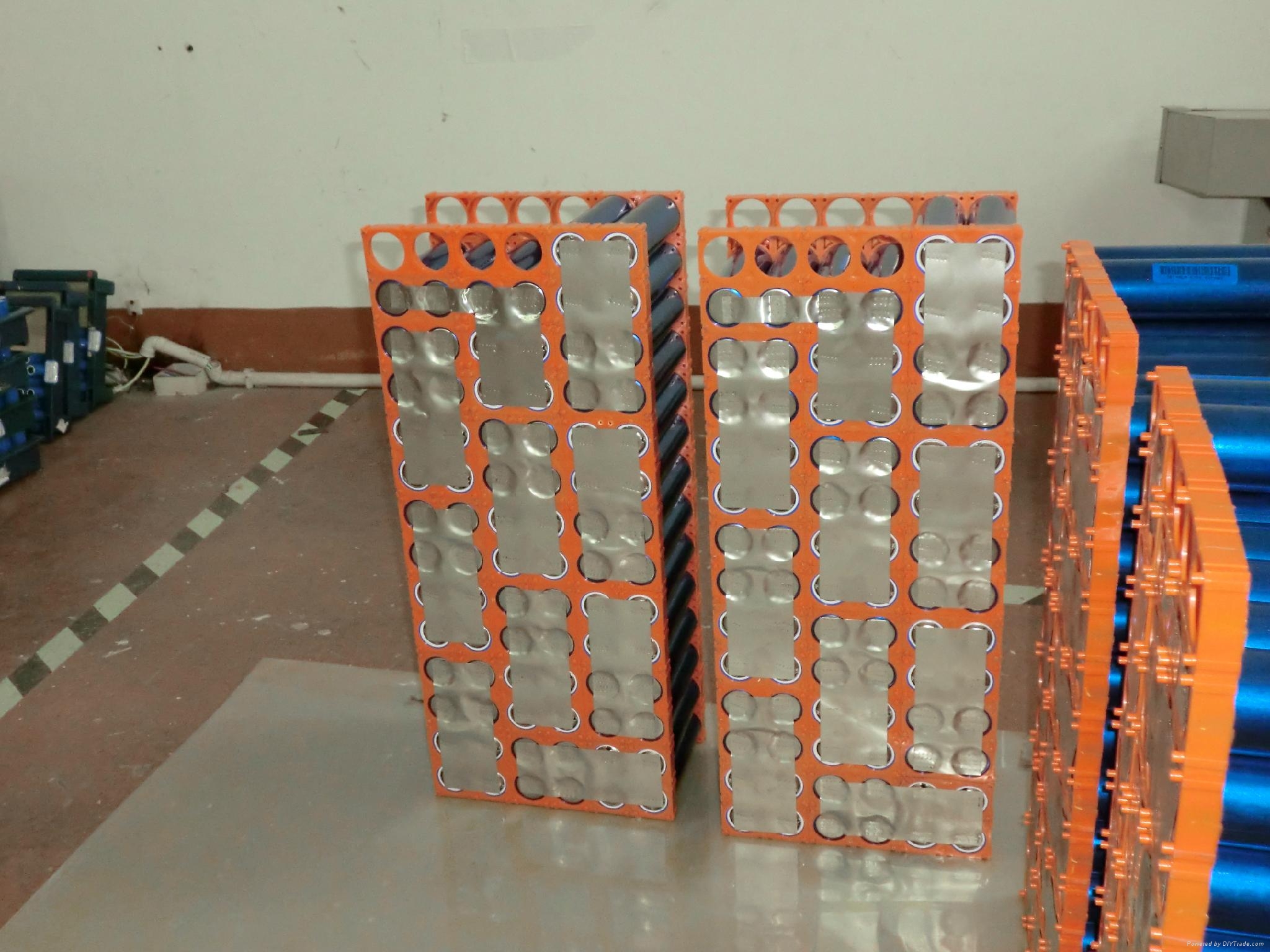

项    目

规      格

3-1    标称容量

100Ah

3-2    标称电压

24V

3-3    电池内阻

≤40mΩ

3-4    最大充电电流

100A

3-5    最大充电电压

29.0±0.2V

3-6    最大放电电流

300A

3-7    放电终止电压

20±1V

3-8    使用寿命(2000次)

>10Ah

3-9    工作温度

-20~60℃

3-10   外形尺寸

350*325*150(mm)

3-11   重量

30kg

3-12   储藏温度

一个月内

-20~45℃

6个月内

-20~35℃

项 目

测试程序

标 准

5.2.1开路电压

按标准充电后，1小时内测量开路电压

26.7V

5.2.2标称容量

按标准充电后5小时内以0.5C电流恒流放电直到

20 V

容量≥100Ah

5.2.3充放电循环寿命

25±5℃时，按标准充放电进行循环，直至连

续两次放电时间小于1.6小时，则认为寿命终

止。

≥2000次

5.2.4荷电保持能力

按标准充电后，在温度25±5℃的环境下放置28天

，然后以0.5C放电至终止电压，电池放电容量≥

90%标称容量。

容量≥90Ah

5.2.5高温性能

按标准充电后，在温度60±2℃的环境下放置4小

时，然后以0.5C放电至终止电压，电池放电容量≥

90%标称容量。

容量≥90Ah

5.2.6低温性能

按标准充满电后，在温度-20±2℃的环境下放置4

小时，然后以0.5C放电至终止电压，电池放电容量

≥60%标称容量。

容量≥60Ah

5.2.7挤压

(单支电池)

将电电池放置在挤压设备的两个挤压平面之间,逐渐增加压力至13

kN,保持压力1min。其纵轴要平行于挤压面，垂直于挤压方向。每

只电池只接受一次挤压试验。

电池不起火，不爆炸。

５.2.8热冲击

(单支电池)

将电池放置于热箱中,温度以(5±2)℃/min的速率升温至130℃±2℃

并保温30min,然后取出,恢复至室温.

电池不起火，不爆炸。

5.2.9过充电

(单支电池)

试验应在20±5℃的环境下进行.电池先以I5A电流放电至终止电压

将电池置于通风橱中,连接电池正负极于直流电源,调节电源输出电流

至15I5A,输出电压不低于10V,持续充电7h或电池电压不再增大、

电流直至降为０

电池不起火，不爆炸

5.2.10强制放电

(单支电池)

试验应在20±5℃的环境下进行.电池先以I5A电流放电至终止电压

然后以５I5A的电流对电池进行反向充电90min。

电池不起火，不爆炸

5.2.11短路

(单支电池)

按标准充满电后，将电池接有热电偶的电池置于通

风橱中（线路总内阻不大于50mΩ），短路其正负极

，试验过程中监控电池温度，当电池温度低于其峰

值10℃时，结束试验。

电池不起火，不爆炸，

电池表面温度小于

150℃。

5.2.12针刺

(单支电池)

试验应在20±5℃的环境下进行.将电池按标准充电至限制电压.

电池最大表面积上接上热电耦,置于通风橱中,用直径3㎜的无锈钢针

以20㎜～40㎜/S的速度刺穿电池最大表面的中心位置,并保持1min

电池不起火，不爆炸

5.2.13重物冲击

(单支电池)

电池放置于一平面上，将一Φ15.8㎜的钢柱置于电池中心,钢柱的

纵轴平行于平面,让9.1kg的重物从610㎜高度自由落到电池中心

上方的钢柱上。

电池不起火，不爆炸
