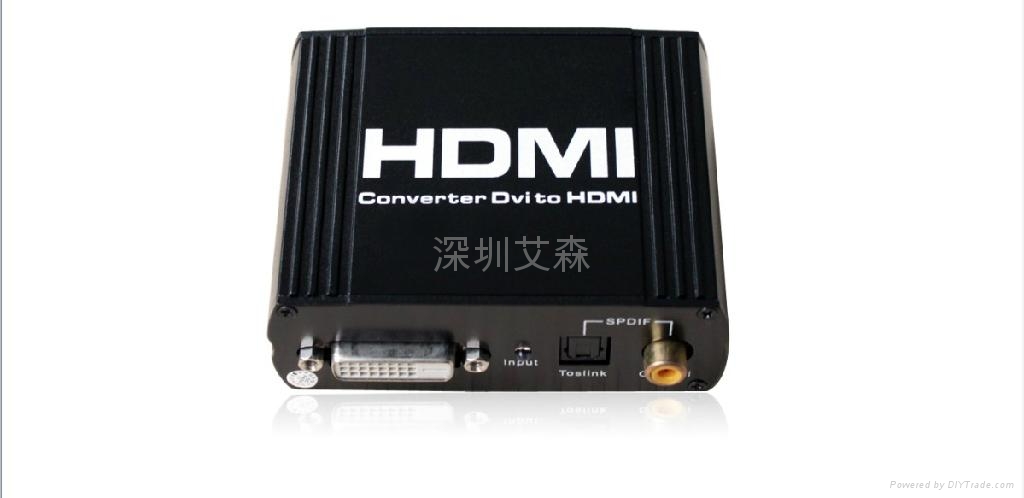

这款HDCDVI0101转换器可以把单路 DVI+SPDIF信号转换成高清信号。它可以很容易地将一路DVI+SPDIF信号源转换成可以在高清显示设备播放的高清信号。

连接与操作

1.              将DVI+ SPDIF 信号源与转换器输入口连接起来。

2.              通过一根HDMI线缆，将HDMI显示终端与转换器输出口连接起来。

3.              将5V电源与转换器连接起来。





产品规格:                                      HDCDVI0101

DVI 信号输入…..……………………………………………………....……….…支持 1080p

音频输入….………………………DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

HDMI 输出 …………………………...24/50/60fs/1080p/1080i/720p/576p/576i/480p/480i

支持音频格式…………………….DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

最大传输速率…….……….……….……………………………………………………5.1Gbps

输入视频信号 ………….….……………………..…………………….……. 0.5~1.5Volts p-p

输出 DDC 信号………….…..…….………………………………………… 5Volts p-p (TTL)

输出线缆长度…………….……….…..…….…...≤20m ，使用AWG26标准HDMI的线缆

最大工作电流……………….…….……………………………………………………...600mA

电源适配器规格………….….…….交流输入 (50HZ, 60HZ) 100V-240V; 直流输出5V/1A

工作温度范围……..…………………….…….………………………………… (-15 to +55℃)

工作湿度范围……………………………………….……………….….5 to 90%RH (无冷凝)

尺寸 (长*宽*高)   …………………………………..……………………..…90X70X33(mm)

重量…..………………………………………………..……..…….…………………….155g









新产品推荐：
（1）Mini DP转HDMI/DVI/DP，迷你DP转HDMI，迷你DP转HDMI，迷你DP转DVI，迷你DP转DP.
（2）HDMI网线1x4延长器，HDMI网线延长分配器1x4，HDMI双网线延长器，HDMI分配放大器.
（3）HDMI单网线延长器延长100米，HDMI延伸器，HDMI放大器，HDMI长驱100米带4个以太网接口.
（4）HDMI放大器信号可延长30米，HDMI延长30米，HDMI信号放大器.
ask艾森HDMI六大系列：
A. HDMI1.3B分配器(支持3D)系列：
（1）HDMI分配器一进二出，HDMI分配器一分二，HDMI分配器1分2，HDMI分配器一托二，2口hdmi分屏器，HDMI分配器1X2， HDMI分配器1*2，2口hdmi分配器.
（2）HDMI分配器一进四出，HDMI分配器一分四，4口hdmi分屏器，HDMI分配器1X4， HDMI分配器1*4. HDMI分配器一托四，4口hdmi分配器.
（3）HDMI分配器一进八出，HDMI分配器一分八，1分8，HDMI分配器1*8，8口hdmi分屏器，HDMI分配器1X8. HDMI分配器一托八，8口hdmi分配器.
（4）HDMI分配器一进十六出，HDMI分配器一分十六，HDMI分配器1分16，HDMI分配器1X16，HDMI分配器1*16，16口hdmi分屏器，16口hdmi分配器，HDMI分配器1X16. HDMI分配器一托十六.

B. HDMI 1.3切换器系列：HDMI选择器HDMI共享器
（1）HDMI切换器三进一出，HDMI切换器三切一，HDMI切换器3进1，HDMI3X1切换器，HDMI三口切换器.
（2）HDMI切换器四进一出，HDMI切换器4进1，HDMI切换器四切一，HDMI4X1切换器，HDMI四口切换器.
（3）HDMI切换器五切一，HDMI切换器五进一出，HDMI切换器5进1，HDMI5X1切换器，HDMI五口切换器.
（4）HDMI切换器二进一出，HDMI切换器二切一，HDMI切换器2进1，HDMI2X1切换器，HDMI两口切换器.
C. HDMI 1.3真矩阵系列：
（1）HDMI矩阵四进四出，HDMI矩阵四乘四，HDMI矩阵4X4，HDMI矩阵4*4 ，HDMI4口进4口出音视频矩阵.
（2）HDMI矩阵四乘二，HDMI矩阵4*2，HDMI矩阵四进二出，HDMI矩阵4X2(HIFI) ，HDMI4口进2口出音视频矩阵.
（3）HDMI矩阵八进八出，HDMI矩阵八乘八，HDMI矩阵8*8，HDMI矩阵8X8，HDMI8口进8口出音视频矩阵.
（4）HDMI矩阵二进八出，HDMI矩阵二乘八， HDMI矩阵2*8 ，HDMI2口进8口出音视频矩阵，HDMI矩阵2X8.
（5）HDMI矩阵二进四出，HDMI矩阵二乘四，HDMI矩阵2*4，HDMI矩阵2X4 ，HDMI二口进4口出音视频矩阵.

D. HDMI 1.2转换器
（1）av转hdmi转换器,HDMI转换器，HDMI接口转换器.
（2）dvi转hdmi转换器,hdmi转换器，hdmi接口转换器.
（3）hdmi dvi hdmi转换器，dvi转换器.
（4）vga转hdmi转换器，hdmi转换器，vga接口转换器.
（5）hdmi转色差转换器，hdmi转换器.
（6）hdmi转色差（YUV）+VGA转换器，hdmi接口转换器.
（7）dvi转hdmi转换器，dvi接口转换器，hdmi接口转换器.
（8）色差(YUV)转hdmi转换器，色差转换器，hdmi接口转换器.
（9）Sdi转hdmi转换器，sdi接口转换器，hdmi接口转换器.
（10）色差(YUV)+VGA转hdmi转换器，色差转换器，hdmi接口转换器.

E. HDMI 1.2网线延长器/HDMI线缆延长器系列（支持3D）
HDMI网线延长器，By Cat6/7 60m、HDMI线缆延长器，HDMI放大器，By HDMICable 15-50m
。HDMI网线延长分配器，各延长60米。HDMI单网线延长器（最低50-100米）.
dVI分配器一分二，DVI分配器一分四，DVI分配器一分八，DVI分配器一分十六.

F. HDMI线材1.3版
HDMI线材1.5,3,5,8,10,15,20米等各种长度。24K厚重全镀金接口，支持热插拔，导线双绞阻抗匹配工艺，最大程度减少信号交叉，确保无错传输。HDMI支持1080P数字高清格式。

采用PVC内绝缘、抗磨损、柔韧性强。强屏蔽，极好的抗电磁干扰(RFI和EMI)，彻底隔绝外界信号干扰；包装有三种分别是：礼品盒，塑料，塑胶。
hDMI高清分配器系列 ； HDMI高清切换器系列 ；HDMI高清转换器系列 ； HDMI高清真矩阵系列 ； HDMI高清延长器系列 ；HDMI信号放大器系列 ；HDMI工程线材系列 。

我司拥有技术优势研发生产HDMI高清设备及HDMI线材等高清音视频周边产品． 广泛应用于广电、音视频系统集成、IT、安防监控系统、高清DVD/播放器、高清平板电视厂商等行业，欢迎广大电视厂商、工程商,酒店\酒吧等音视频工程等互助合作。

      有意请联系 ：艾森---胡善春
      电话：0755-81753086-6880
      传真：0755-81751802
      QQ  ：1569361697
     手机：13433477767
     郵箱:  ask0128@ask-hdmi.com
     网址：http://www.ask-corps.com



产品特点：

l 单路 DVI+ SPDIF 输入信号转换成支持HDMI的TMDS信号

l 支持视频输入 : DVI 数字信号

l 支持音频SPDIF信号输入

l HDMI 输出 : 支持最高1080p/60赫兹与输入同格式的信号

l 支持 CEC

l 音频格式支持 : DTS-HD/Dolby-trueHD/LPCM7.1/DTS/Dolby-AC3/DSD

l LED灯指示 :当信号源端或者显示终端处于工作状态时，相应的LED灯会变亮

l 使用AWG26规格的线缆时，设备输出可达20米

l 无信号损失

l 安装简单

l 外置 DC5V/1A电源适配器
