串口wifi服务器,串口转wifi服务器，透明传输

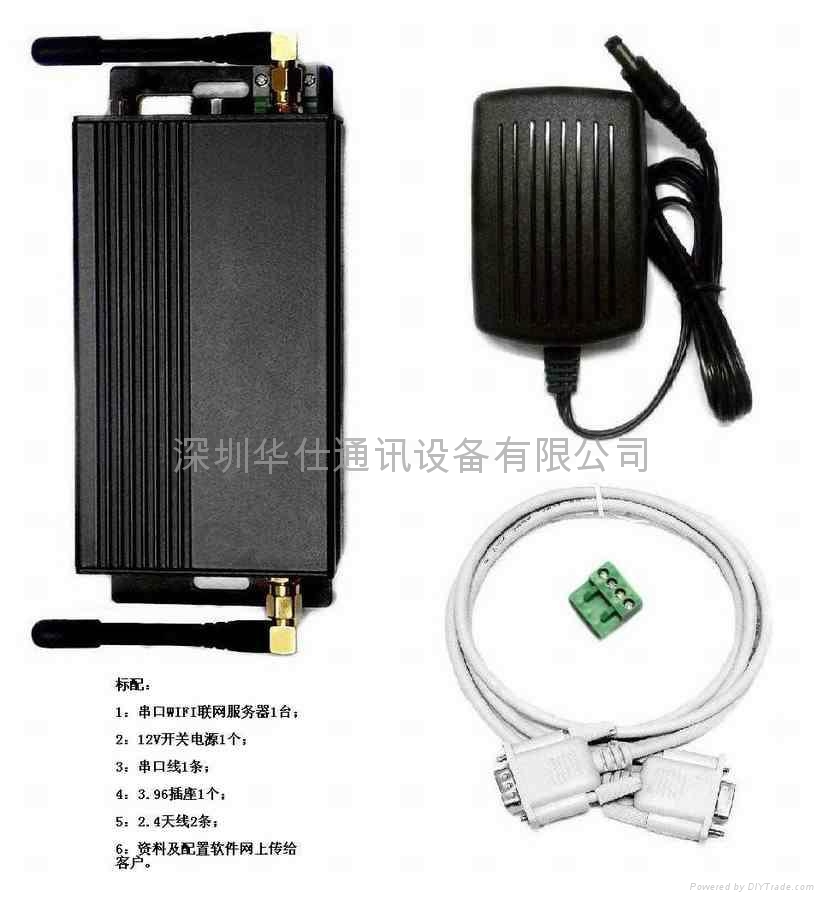

型号:HSUW030D

前言：

串口设备联网（TCP/IP）已是工业现场联网的一趋势，但现场布线及
以此带来的施工、改造成本往往成为串口设备联网的一个瓶颈，随着
WLAN技术的成熟及相应硬件成本的逐渐降低，其优势十分明显，因此
串口设备无线联网已成必然。SUW030D无线串口服务器提供无线收发器
和高速串口，符合IEEE802.11b/g无线网络通讯标准，工业级的设计标
准，标准传输距离达600M以上（注意传输距离也与环境有关），比市
场上大多数的WIFI服务器的通讯距离大2-3倍，可以另接高增益外接天
线进行更远距离的无线通信。不但免除布线困难，更减低施工成本，特
别适用于工业环境与工厂自动化系统、现场监控系统等设备。







产品特性：

接口：RS-232,RS-485
支持波特率范围：1200~115200bps。
电源：支持DC（直流）5V－DC 35V，AC（交流）5V-28V。
支持波特率范围：1200~115200bps
支持 IEEE802.11b/g 无线标准
支持频率范围：2.412~2.484 GHz
支持多种安全认证机制：
WEP64/WEP128/ TKIP/CCMP(AES)
WEP/WPA-PSK/WPA2-PSK
支持两种无线网络类型：
基础网（Infra）和自组网（Adhoc）
支持快速联网
支持无线漫游
其它
支持多种网络协议：
TCP/UDP/ICMP/DHCP/DNS/HTTP
支持自动和命令两种工作模式
支持 AT+控制指令集
支持串口透明传输模式
支持多种参数配置方式：
串口/WEB 服务器/无线连接
无线：支持IEEE802.11b/g无线标准，支持频率范围：2.412~2.484 GHz,
支持多种无线网络类型： 基础网（Infra）和自组网（Adhoc），支持多
种安全认证机制：WEP64/WEP128/ TKIP/CCMP(AES) WEP/WPA-PSK/WPA2-P
SK，支持快速联网， 支持无线漫游，支持多种网络协议：TCP/UDP/ICMP
/DHCP/DNS/HTTP，支持自动和命令两种工作模式，支持串口透明传输模式，
支持AT+控制指令集。
支持多种参数配置方式：串口/WEB服务器/无线连接等


应用领域
智能公交网络，如无线刷卡机
小额金融支付网络，如无线 POS 机
业设备联网，如无线传感器
物联网
全面支持串口透明数据传输模式，真
正实现串口的即插即用
全新的 AT+指令集，全部基于 ASCII
格式，简单易懂，使用更容易
更加完备的 TCP/IP 协议栈，支持
DHCP 协议动态 IP 地址分配和 DNS
域名解析功能
内置 WEB 服务器，实现使用 IE 浏览
器通过无线网络远程配置模块参数
更高的传输性能，最高可达11KB/S
的发送速率
• 嵌入式802.11b/g无线网络
• 支持点对点访问，支持客户端、串口到WLAN的模式
• 支持串口到无线信号的桥接
• 支持64/128位WEP、WPA和WPA2(AES)，具有很高的保密性
• RS232、RS485、GPIO、U.FL(WLAN)接口



产品介绍：

HSUW030D是华仕通讯技推出的第三代串口Wifi服务器。本服务器是基
于RS232/485接口符合wifi无线网络标准的嵌入式工业级联网服务器，
符合无线网络协议IEEE802.11b/g标准，内嵌TCP/IP协议栈，能够实现
用户串口RS-232,RS－485数据到无线网络之间的转换。通过本服务器的
透明传输模式，传统串口设备的软硬件无需任何改动也能轻松接入无线
网络。HSUW030D在前两代产品的基础上进行了全面的软硬件升级，
功能更强大，使用更加简单。



硬件接口说明

RS-232端为DB9F（母头）

1 DCD 2 TxD 3 RxD 4 DTR 5 GND

   6 DSR 7 RTS 8 CTS 9 RI

RS232:一般使用为2脚,3脚,5脚。



RS-485为2位接线端子：

1脚 A/485+

2脚 B/485－



I/O 为2位接线端子：

3脚多功能端口（1.可配置为ADC输入，自动采集模拟电压通过TCP或UDP方式传输到指定IP地址，输入范围0-30V，可远程控制；2.可配置为输出，输出电压4.2V，最大驱动?芰?2000MA，可远程控制；3.可配置为5-35V输出，最大驱动能力1000MA，这里是将服务器的供电直接输出，可远程控制。）注意：此脚在HSUG030D, HSUW030DC, HSGS030D才有效。

4脚 GND





1.功能概述

软件部分

项目 指标
无线功能
协议标准 802.11b/bg
网络类型 Infra/adhoc/private
安全认证 OPEN/WEP64/WEP128/CCMP/TKIP/WPI
OPEN/SHAREKEY/WPA/WPA2/WAI
节能 打开/关闭RF

网络功能
传输层协议 TCP/IP/UDP/ARP/ICMP/DHCP
应用层协议 HTTP（Server，仅用于远程WEB配置功能）
DNS（Client）
用户接口功能
串口波特率 1200bps~115200bps
串口传输模式 命令模式：
透明模式：时间/长度（可设置）触发，特殊字符（可设置）退出
控制协议 AT+命令集
配置参数 掉电保存（flash），支持自动备份与恢复
配置管理方式 配置管理程序（串口、远程）方式
远程WEB登陆方式
测试、维护
生产测试 支持Litepoint测试命令集/设置MAC地址/设置发送功率
支持RS232、RS485
固件升级 通过配置管理程序
上位机软件
配置管理程序 用于模块的参数配置、联网、传输功能演示等
生产测试程序 用于生产阶段的出厂检测，包括物理层测试、功率校正、MAC地址烧写
虚拟串口客户端程序 与固件中的虚拟串口服务器程序一起用于实现无线串口功能
其它
用户手册
全部AT+指令集的使用方法Demo源码



2.功能定义
2.1模块固件程序
2.1.1无线功能
 支持802.11b-only、802.11b/g mix
 支持1～13信道
 支持1M、2M、5.5M、6M、9M、11M、12M、18M、24M、36M、48M、54M传输速率
 支持网络扫描
 支持加入infra网络
 支持创建/加入adhoc网络
 支持OPEN/WEP64/WEP128/CCMP/TKIP/WPI加密模式
 支持OPEN/WEP/WPA/WPA2/WAI认证方式
 支持仅使用ssid联网
 支持绑定BSSID联网
 支持用户通过AT+指令主动控制联网
 支持使用配置参数自动联网
 支持节能（待机状态下关闭RF方式）
 支持天线选择（根据配置参数选择天线类型，不支持动态切换）

2.1.2网络功能
 支持TCP/IP协议
 IP协议
支持网段穿越（通过设置网关和子网掩码）
不支持分段的接收与发送
 ARP协议
支持接收arp请求，并回复响应
支持发送arp请求，并接收响应
 ICMP协议
支持接收ping请求，并回复响应
支持发送ping请求，并接收响应
不支持长度大于1460的ping请求
 TCP协议
支持client模式
支持server模式，每个server只能接入4个client
支持最多个socket（其中1个用于WEB远程管理，用户可用1-8个）
 UDP协议
支持client模式，发送
支持server模式，接收
支持最多8个socket
每个UDP端口被链接的数量不收限制10000个都没问题
支持广播地址
 DHCP协议
自动获取ip地址

 支持HTTP协议
内置一个http服务器，用于实现远程WEB管理功能。

 DNS协议
支持客户端。

2.1.3用户接口功能
 用户接口类型
 物理串口
 数据格式
数据位：5/6/7/8位
停止位：无/1/1.5/2位
奇偶校验位：无/奇/偶
 波特率
支持常用1200/2400/4800/9600/19200/38400/57600/115200bps

 命令模式
模块上电后初始化完成后进入命令模式，此模式下仅接收并响应AT+指令。用户在此模式下可以通过AT+指令集对模块进行各种控制操作。
使用AT+指令可以从命令模式进入透明模式。

 透明模式
此模式为数据传输状态，所有输入输出数据（除逃逸字符以外）均进行透明传输处理，模块仅作为串口与无线网络之间的数据通路。
在此模式下，只有一条虚拟的数据收发通路处于激活状态，即：当使用tcp连接时，只有一个socket可用，无论client或server模式；
当使用udp连接时，一个client模式socket和一个server模式的socket可用；

满足下列条件之一即可从命令模式进入透明模式：
 模块成功接收用户发出的AT+指令并发送完响应后
 配置参数中设置了自动联网及自动进入透明模式，模块在自动联网成功后
满足下列条件即可从透明模式退出到命令模式：
 模块成功接收用户发出的符合限定条件的逃逸字符
 远程管理
 WEB服务器
模块内置一个web服务器，用户通过浏览器可以连接该服务器，并对模块内部配置参数进行远程配置。

 虚拟串口服务器
模块内置一个虚拟串口服务器，实现远程的基于AT+指令的配置管理功能
实现虚拟串口与物理串口之间的数据转发
虚拟串口服务器仅在透明传输模式下启用有效
通过配置参数可设置是否启用虚拟串口服务器功能
