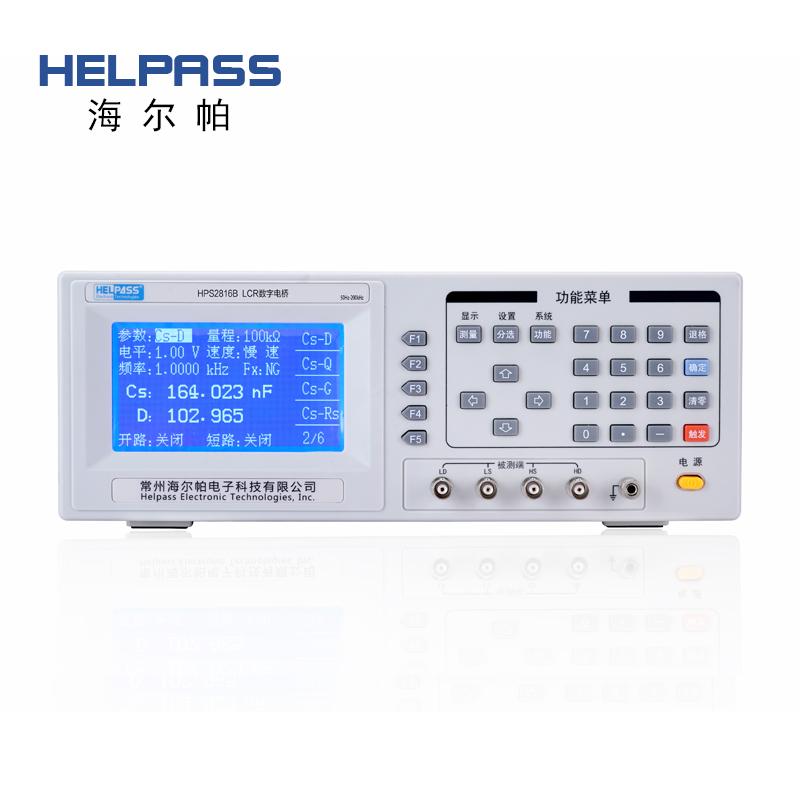

LCR数字电桥HPS2816B

HPS2816B型LCR数字电桥是海尔帕公司最新推出的新一代元件参数测试仪器，该产品集成了本公司多年元件测试的成熟经验，运用了本领域的最新测试技术。强大的测试功能和优越的测量性能使该产品挤身于国际同类先进水平，结合以低廉的价格将给予广大客户超值的享受。该产品可提供稳定的6位测试分辨率，50Hz-200kHz的频率范围、0.01V-2.0V可编程信号电平、高达30次/秒的测量速度、9级精细量程、恒定的30Ω或100Ω源内阻及灵活人性的操作方式, 可满足生产线质量保证、进货检验及实验室高精确度测量要求。该产品提供的HANDLER、GPIB及RS232C接口为仪器使用于元件自动分选系统、与计算机通讯及测试过程纪录创造了良好的条件。



性能特点

<240×64点阵图形LCD显示

< HPS2816A: 50Hz－200k（37个典型频点）

<极高的测量稳定性、准确性

<最快速度可达32 ms/次

<30Ω/100Ω可选信号源输出阻抗

<4点频率/电平/偏流列表扫描功能

<12组内部仪器设定储存

<测试电平监视功能

< RS-232C，HANDLER接口

<人性化操作界面，操作简单

<10mVrms—2.0Vrms可编程

<六位读数分辨率

<精确的负载校准功能

<直读, 绝对偏差及相对偏差显示

<内建比较器，10档分选及档计数

<键盘锁定功能

技术规格

<测量参数         |Z|,C,L,X,B,R,G,D,Q,θ

<测试频率         50Hz－200kHz, 约37个测试频率点

<测试电平      10 mVrms—2.0 Vrms，10mV 步进

<输出阻抗         30Ω，100Ω

<基本准确度      0.1%

<测量速度         快速: 32 ms/次，中速: 90 ms/次，慢速: 650 ms/次

<等效电路         串联方式, 并联方式

<量程方式         自动, 保持

<触发方式         内部, 手动, 外部，总线

<平均次数         1-255

<清零功能         开路 / 短路扫频清零 ，负载校准

<比较器功能      十档：（九档合格，一档不合格），另有一个附属档

<存储器         12组内部仪器设定供存储/调用

<接口            RS-232C, HANDLER，GPIB（选件）

<显示范围

R, X, Z	0.00001Ω ～ 99.9999 MΩ
Y, B, G	0.01 nS ～ 999.999 S
C	0.00001 pF ～ 999.999mF
L	0.00001µH ～ 9.99999kH
D	0.00001 ～ 9.99999
Q	0.00001 ～ 99999.9
θ(DEG)
