一主要特点
1采用ARM微处理器和智能算法,实现了 高效 可靠 精准 的智能控制
2.全部采用工业级器件,能在寒冷、高温、潮湿环境正常运行
3五种负载工作模式:纯光控、光控+定时、电源加时控、电源。调试模式
4.输出直接驱动LED,电压智能控制,电流用户选择。智能半功率,方便不同灯具使用
5智能充电,电池1%——98%使用直充充电,98%——100%智能控制半充,增强电池寿命
6功能保存,每15天进行维护性复位,用户设置控制参数,保存在芯片内部,掉电后不丢失
7充电双MOS串联式控制,使充电效率比二极管提高3%-8%,用电时间大大增加
8.系统指示太阳能电池、蓄电池和负载的状态,让用户实时了解系统运行状态,
9.具有过充、过放保护,短路,反接,及TVS防雷保护,提高系统的可靠性、耐用性。
10.使用了数码显示及设置,采用数字式电流调节,一键式即可完成所有设置,使用方便直观。
安装步骤 电池于控制器线,要短而粗 100CM 内 2.5平方 剥开5MM
先将控制器连接蓄电池—设定工作模式—连接负载—连接太阳能电池板
设置方式
按一下设置按键—长按进入工作模式—长按保存进入电流设置模式—长按保存设置成功
显示 工作模式 LED串 电流模式 模式
1 纯光控1:全功率光控开光控关 5-15串 1.并 310MA
2 纯光控2:光控开全功率5h转换半功率光控关 5-15串 2.并 620MA
3 光控开全功率6h转换半功率光控关 5-15串 3.并 930MA
4 光控开全功率7h转换半功率光控关 5-15串 4.并 1.24A
5 光控开全功率4h转换半功率2h关 5-15串 5.并 1.55A
6 光控开全功率5h转换半功率3h关 5-15串 6.并 1.86A
7 电源全功率5h转换半功率(相当于升压电源) 5-15串 7.并 2.17A
8 电源全功率(相当于升压电源) 5-15串 8.并 2.48A
9 手动模式 5-15串 9.并 2.79A
5-15串 0.并 3.1A

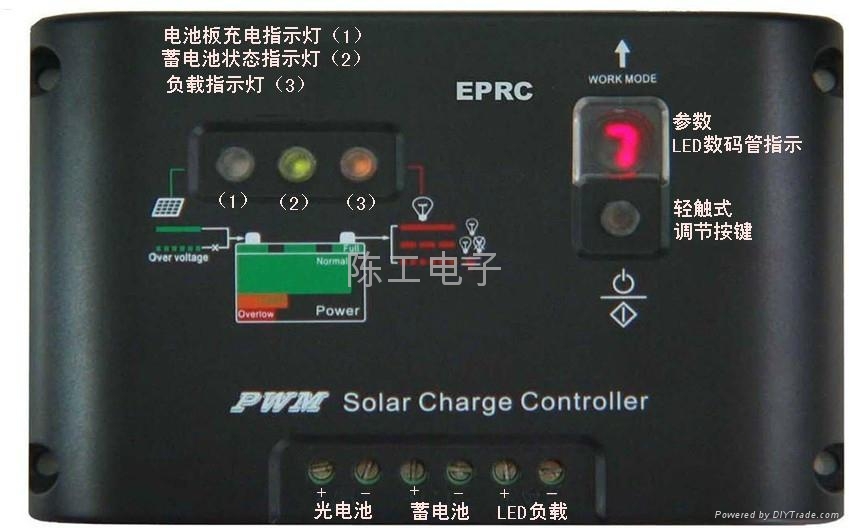

工作状态指示
1太阳能板指示:快闪快充,慢闪慢充
2蓄电池指示:常亮满电,慢闪欠电,快闪缺电
3负载指示:常亮正常,慢闪负载故障
4数码管显示 正常数字为工作模式,数字带点为电流模式
模式介绍
纯光控:光强降至启动点延时10分钟确认启动信号后,负载开始工作,有阳光时,光强升到启动点,确认信号后关闭输出负载
光控+时控:启动过程与纯光控相同,当负载工作到设定时间就关闭负载,
半功率模式 按工作模式时间。将输出功率减半
手动模式:用于用户测试输出全功率和半功率,按一次全功率负载,再按输出半功率,第三次按键关闭负载。
电源模式 相当于升压电源
警告!打开负载前!请务必确认LED电流大小,设置参数错误造成损坏,本公司恕不负责
故障处理
1蓄电池指示灯,不亮,蓄电池供电故障,请检查蓄电池连接是否正确
2负载指示 , 灯闪,输出短路或开路,检查后长按3秒即可
3太阳能 指示, 不亮,请检查光电池电源两端连线是否正确,接触是否可靠
4负载亮3-5秒停止工作 请检查输入功率是否充足
电器参数
系统电压 12V 24V 欠压电压 12.V/24V 输出电流 0.3-3.3A
充电电流 20A 过放电压 11V/22V 输出电压 15-48V
充电压降 不大于0.2V 控制方式 PWM 恒流精度 3%
超压保护 18V;×2/36V 工作温度 -40-+80℃ 效率 92%-95%
直充充电 14V2/28V 输出12V120W24V120W 额定电流 20A
