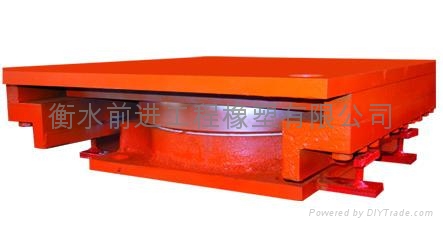

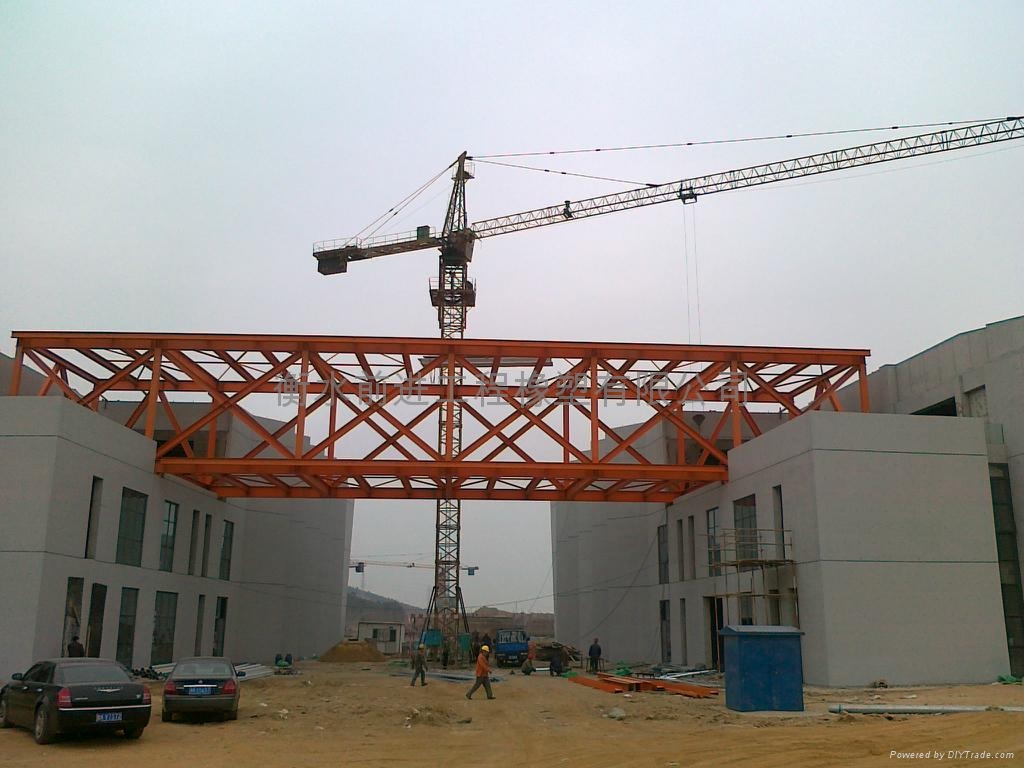

本产品是应用在与主体结构相连接的连廊结构之中，支座可承受20%支座反力的水平力，当发生地震时，不锈钢板间滑动消能，然后阻尼橡胶产生阻尼耗能，使支座沿连廊纵横方向，均能产生减震消能作用。本产品有消能减震，柔性减震，刚性减震三道设防，可使连廊在地震，强风等自然灾害的作用下，不会发生破坏和塌落，保障人们的生命和财产安全。

一、 产品简介

支座按性能可分为：固定支座，仅具有竖向转动性能，代号为GD。

                  单向活动支座，具有竖向转动和单一方向的滑移性能，代号为DX。

                  双向活动支座，具有竖向转动和纵向与横向滑移性能，代号为SX。

适用温度范围及磨擦系数：常温型支座适用于-25℃~+60℃，设计磨擦系数最小取值µ=0.03

              耐寒型支座适用于-40℃~+60℃,设计磨擦系数最小取值µ=0.06

如客户选用耐寒型支座在签订协议时需注明。

二、 1、竖向承载力：支座按承载力的大小分为31级，支座设计承载力允许超载10%。

2、 水平承载力：固定支座水平各方向和单向活动支座非滑移方向的水平承载力，可承受支座设计承载力的20%。

3、 支座允许转角0.02rad.

用户可根据自己的需要来选用合适的产品。

三、 减震原理：主要是当支座水平力大于支座设计竖向承载力的20%后，消能板开始滑移，起到第一道隔震效果，然后阻压圈发挥第二道阻尼效果，支座起到抗震作用，当地震冲击波超过一定极限时，该支座的刚性抗震起到第三道抗震效果。

四、 支座的安装细则:

1、 采用本系列支座时，墩台部位的混凝土标号不得低于C35，特殊情况需征得设计单位同意。下支座板四角用钢楔块调平，并使下支座板底面高出墩顶面20～50㎜,找正支座纵横向中心线位置,使之符合设计要求.用环氧砂浆灌注地脚螺栓及支座底面垫层,也可采用焊接方式.

2、 支座的安装高度应符合设计,要保证支座支承平面的水平平整,支座支承平面四角高度差不得大于2㎜.

3、 下下连接板在建筑整体完工后予以拆除,以防约束楼体的正常位移要求,然后及时安装滑动支座的防尘罩.

4、 支座出厂时,已由厂家将支座调平,并拧紧连接螺栓以防支座在安装过程中转动和倾覆.支座可根据设计需要预设转角及位移量,需用户在订货时提出转角及位移量的要求,由生产厂家在装配时预先调整好.

五、 支座的养护:

1、  支座使用期间就定期每查一次、保养一次。
2、  检查支座与上、下连接件是否有破坏，检查螺栓是否剪断或松动，焊缝是否开裂等。
3、  检查防尘罩内积尘情况，并清除灰尘。
4、  检查橡胶密封圈有无龟裂和老化现象。
5、  旋动固定螺母，清洗干净后重新上油，以免锈死。
6、  检查支座本身高度变化，此变化反应聚四氟乙烯板的磨耗状况，当高度变化超过5㎜时应大修。
7、  检查防锈漆完好程度，如有脱落应用砂布磨出钢体并呈现出金属光泽后重新上漆。
8、  特殊情况发生后（如地震、破坏性大风等），应及时检查上述内容。

目前国内的柔性连廊支座均采用的是隔震橡胶支座和铅芯橡胶支座。

一、建筑隔震橡胶支座的构造与类型：

     我公司生产的建筑隔震橡胶支座产品的构造，是由多层橡胶和多层钢板交替叠置组合而成。按不同的叠层结构制造工艺和配方设计，其中上连接盖板连接隔震装置与建筑物上部结构；下连接板连接隔震装置与建筑物的基础，以传递水平剪力。夹层钢板与橡胶紧密结合，不仅提高了支座竖向承载力，又具有较大的水平变形能力和耐反复荷载疲劳的能力。

    隔震支座按形状的不同可分为圆形和矩形两种。

建筑隔震橡胶支座按结构的不同可分为：天然橡胶隔震支座（LNR）、铅芯橡胶隔震支座(LRB)，高阻尼橡胶支座(HDR)。

天然橡胶支座是以天然橡胶为主要原材料制成的。铅芯橡胶支座是含有铅芯的橡胶支座，以便提高隔震支座的阻尼比，并增加隔震支座的早期刚度，以便控制风反应和微震。高阻尼橡胶支座是在橡胶母材中加碳或其它元素，使叠层橡胶具有良好的阻尼性质。

无论何种形式的建筑隔震橡胶支座都至少具有以下几个功能：

1、 具有足够的竖向刚度和竖向承载力，能够稳定地支承建筑物。

2、 具有足够柔的水平刚度，保证建筑物的基本周期延长到1.5~3.0秒左右。

3、 具有足够大的水平变形能力储备，以确保在强震作用下不会出现失稳现象。

4、 水平刚度受垂直压缩荷载的影响较小。

5、 具有足够的耐久性，至少大于建筑物的设计基准期。

6、 设计及施工方便。

二、隔震建筑的设计原则：

在隔震结构的设计中，应通过对结构的整体特性、结构布置、结构刚度的分布等情况进行合理设置，控制结构在地震发生时的反应性能，达到减小地震反应的目的，一般需要遵循以下原则：

1、 隔震建筑的设防目标一般应高于传统建筑。合理设计的隔震建筑均可达到“小震不坏，中震不坏或轻微破坏，大震不丧失使用功能”的设防目标。

2、 隔震建筑结构的定型基本规则。应控制隔震支座的布置及结构的刚度，使其分布均匀。尽量使结构刚度中心与上部结构的质量中心的偏移小一些，这样做可以保证结构不致因太大的扭转作用而发生意外破坏。

3、 基础隔震技术对低层多层建筑最为适合，隔震建筑的房屋高度和层数应符合有关设计技术规范中的相应规定。

4、 由于建筑隔震技术的特点，隔震建筑一般更适合于I、II、III类建筑场地，并且在结构设计中选用刚性较好的基础类型，以保证隔震层的稳定性和在地震中运动的一致性。

5、 一般来说，隔震建筑隔震层的抗拉能力比较薄弱，根据剪切结构的特点，为了保证隔震结构的稳定性，确保隔震结构的抗倾覆能力及地震时有效防止上部结构与隔震层之间的脱离，应对隔震结构的高宽比加以控制。隔震结构的高宽比应满足下表的要求。当高宽比不满足要求时，应进行罕遇地震下的抗倾覆验算。

烈度	6	7	8	9
最大高宽比	2.5	2.5	2.5	2.0

同时还应对非地震作用的水平荷载（如风荷载）加以限制，一般说来，应控制非地震作用的水平荷载不超过结构总重力的10%。这样做也可以有效保证隔震建筑的舒适性。

6、 合理设置隔震结构的基本周期，避开场地周期和上部结构的周期，有效地发挥隔震技术的效用。

7、 基础隔震层一般应设置在结构第一层以下的部位，隔震层在罕遇地震下应保持稳定，且不出现不可恢复的变形。控制隔震结构的节点构造，保证隔震层在地震时有效发挥作用。

8、 穿过隔震层的设备配管和电器、通信系统的配线，应采用挠曲柔性连接等适应隔震层罕遇地震水平位移的措施；采用钢筋或钢架接地的避雷设备，应设置跨越隔震层的接地配线。

9、 隔震建筑应具备当隔震支座在地震中意外丧失稳定性而不发生严惩破坏的措施，一般也应考虑隔震支座的便于检查和替换的措施。

10、 建筑隔震橡胶支座和隔震层的其它部件尚应根据隔震层所在的位置的耐火等级采取相应的防火措施。

11、 对于体型复杂或有特殊要求的结构采用隔震技术，应进行模型实验。

三、隔震支座的安装与保护

1、在地面上将上下两块连接板、橡胶隔震支座及上部预埋件组装好。

2、待下部结构混凝土达到75%设计强度后，将预埋件螺孔清理干净，涂上黄油，再用黄油和油毡作一层隔离层，为将来更换橡胶隔震支座作好准备。

3、按橡胶隔震支座平面布置图编号，将隔震支座吊装就位。

4、用高强度螺栓将下连接板牢固地固定在下部预埋件上。

5、检查安装质量是否符合有关规程及标准的要求。

6、检查合格后，先对隔震支座连接板及外露连接螺栓采取防锈措施，然后用木框将隔震支座保护好，以防止上部施工过程中破坏橡胶隔震支座。

7、绑扎隔震支座以上部分的钢筋，进行上部结构施工。

8、隔震支座安装过程中，应做好安装过程的施工记录，上部结构施工过程中，每完成一层应作一次橡胶隔震层竖向变形观测。

9隔震建筑完工后，应对上部结构与水平方向和竖直方向阻碍物的脱开距离进行检查。
