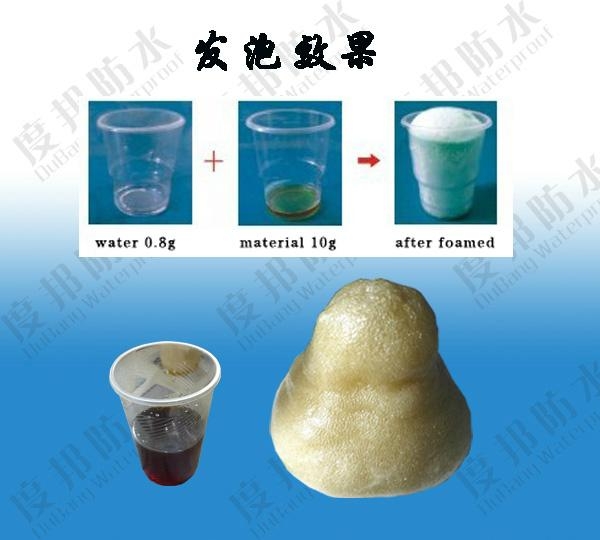

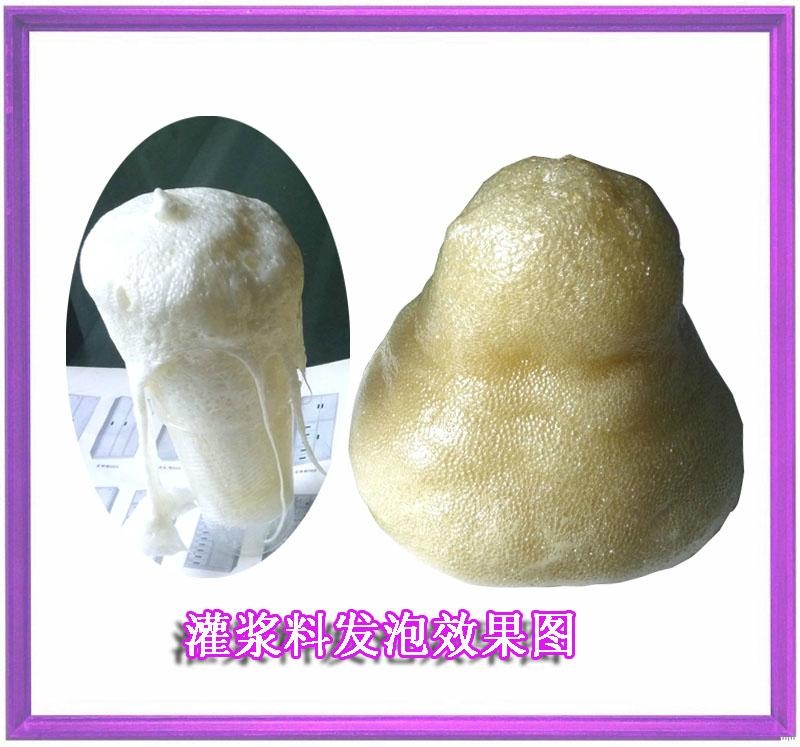

“度邦”水溶性聚氨酯化学灌浆材料           一、产品简介      "度邦"水溶性聚氨酯化学灌浆材料是由多氰酸酯和多/基聚醚进行化学合成的高分子注浆堵漏材料。该材料遇水后发生化学反应，形成弹性胶状固结体，从而达到很好的止水目的，是新一代的防水堵漏补强材料。           二、特点      1、 浆液遇水后自行分散、乳化、发泡，立即进行化学反应，形成不透水的弹性胶状固结体，有良好的止水性能。      2、 反应后形成的弹性胶状固结体有良好的延伸性、弹性及抗渗性、耐低温性，在水中永久保持原形。      3、 与水混合后粘度小，可灌性好，固结体在水中浸泡对人体无害、无毒、无污染。      4、 浆液遇水反应形成弹性固结体物质的同时，释放CO2气体，借助气体压力，浆液可进一步压进结构的空隙，使多孔性结构或地层能完全充填密实。具有二次渗透的特点。      5、 浆液的膨胀性好，包水量大，具有良好的亲水性和可灌性，同时浆液的粘度、固化速度可以根据需要进行调节。           三、主要技术性能      项目名称 水溶性      外观 淡棕色透明液      粘度Mpa.S（25℃±0.5℃） 60-200      密度g/cm3 （25℃±0.5℃） 0．98-1．10      诱导凝固时间.S 10---1200      抗压强度Mpa ≥0.98      包水量≥ 10           四、运用范围      1、各种建筑物与地下混凝土工程的裂缝、伸缩缝、施工缝、结构缝的堵漏密封。      2、地质钻探工程的钻井护壁堵漏加固。　　　　      3、水利水电工程的水库坝体灌浆，输水隧道裂缝堵漏、防渗，坝体混凝土裂缝的防渗补强。　　　      4、高层建筑物及铁路、高等级公路路基加固稳定。　　　      5、煤炭开采或其他采矿工程中坑道内堵水，顶板等破碎层的加固。　      6、桥梁基础的加固和桥体裂缝的补强。　　　　      7、已变形建筑物的加固，混凝土构筑物如水塔、水池缝隙的补强及防止沉陷。　　　　      8、土壤改良、土质表面的防护及稳定加固等。     　　      五、施工要点      1、检查：仔细检查漏水部位，清理渗漏部位附近的污物,以备灌浆。      2、布孔：在漏水部位打灌浆孔，对深层裂缝可钻斜孔穿过缝面，一般孔距为２０ｃｍ—５０ｃｍ。      3、埋嘴封缝：埋设注浆嘴，用快干水泥封闭。      4、灌浆：根据渗漏部位的具体情况确定灌浆压力、灌浆量。用堵漏注浆泵将本产品灌入裂缝，当全邻孔出现纯浆液时，移至邻孔，在规定的压力下灌浆，直至压不进为止（注入率≤0.01L/min），随即关闭阀门。（一般灌浆压力0.3Mpa）。      5、7２小时后检查渗漏部位有无渗水，无渗水将灌浆嘴折断，用快干水泥将基面封闭、抹平。           六、安全注意事项      1、施工时请穿戴防护器具（如手套、护目镜），避免皮肤直接接触，如有沾染请即以大量清水冲洗。      2、本品为溶剂性材料，施工时须注意通风及远离火源。材料未固化前，施工区周围不得使用明火。      3、机器使用完毕须马上使用清洁剂清洗到完全干净。           七、包装及有效期      1、采用铁桶包装，每桶净重为10Kg、20Kg、200Kg，也可以根据用户的需要改变包装。      2、有效期：贮存在干燥阴凉处，保质期为自生产之日起半年。
