一、过欠压保护器概述

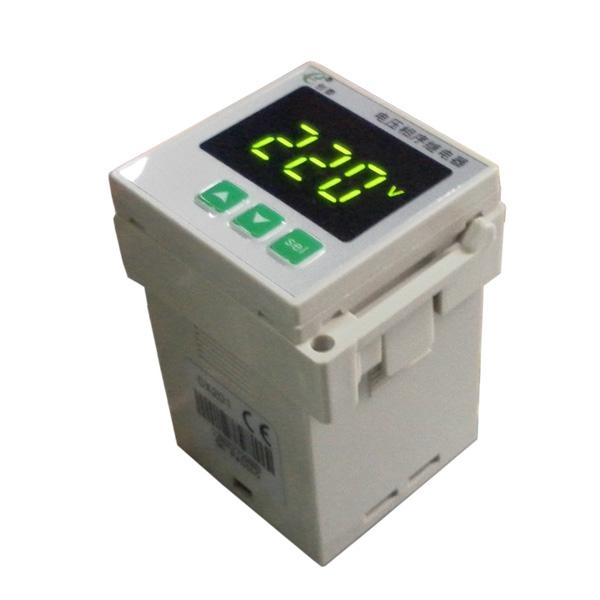

本产品一种智能型过欠压保护器件,采用微控制器和数字处理技术,集电压显示、过欠压保护、缺相保护和相序保护功能于一体,中文显示,具有操作简便、体积小巧、可靠性高等特点。可广泛应用于各种低压电器控制系统,替代传统的相序继电器和过欠压保护器。
二、过欠压保护器技术特性
1、过欠压保护器主要功能
1)电压显示:显示当前电源各相平均电压值
2)过欠压保护:超出设定值,切断设备电源
3)缺相保护:当三相电源缺相时切断设备电源
4)三相不平衡保护:当三相电源不平衡时切断设备电源
5)相序保护:当三相电源相序错误时切断设备电源
6)声光报警:上述故障发生时发出声光提示
2、过欠压保护器主要技术参数
1)适用电压:三相相电压220V 线电压380V
2)电压测量精度:±1%
3)输出触点容量:3A/250VAC
4)工作环境:温度-40℃~80℃, 湿度85%,无凝露
5)频率:50/60Hz
6)重量:120g
三、过欠压保护器操作指南
1、显示功能
在正常显示时,显示屏中间显示的是当前的电源相电压的平均值。按“Sel”键可以切换显示A、B、C三相电压。
2、告警功能
当发生电源过欠压、三相不平衡、缺相、相序等故障时,显示屏闪烁显示“过压”、“欠压”、“不平衡”、“缺相”、“相序”等字样,继电器输出触点断开,同时发出声光报警,可按任意键消除告警音。
3、设置过欠压值
按住“Sel”键2秒,显示屏上显示“过压”和“设定”字样,这时用“▲ ”或“▼ ”键改变过电压设定值(“▲”键增1V,“▼”键减1V,按住不放超过0.5秒则快速增减)。再按一次“Sel”键可按同样方法设置欠电压值,完成后再按“Sel”键退出设置状态。
过压值设到最大会显示“OFF”,表示关闭过压告警功能;欠压值设到最小会显示“OFF”,表示关闭欠压告警功能。过欠压值也可用内部参数F11和F12设置。
4、过欠压保护器内部参数设置
在显示电压状态,长按“▲ ”键5秒,可进入参数设置状态,这时显示屏上显示“Fxx”,其中xx是两位数字,表示参数代码。用“▲ ”或“▼ ”键可选择参数代码,按“Sel”键则显示该参数代码对应的参数值,这时再用“▲ ”或“▼ ”键即可对参数值进行设置,设置完成后再按“Sel”键,回到显示参数代码状态。
四、过欠压保护器接线图
过欠压保护器接线图注:
1、继电器输出在仪表正常工作时闭合,在仪表失电或故障保护状态时断开。
2、过欠压保护器在任一相有电时均能正常工作,使用时勿忘接零线,显示的电压和过欠压保护都是按相电压来计算的。
