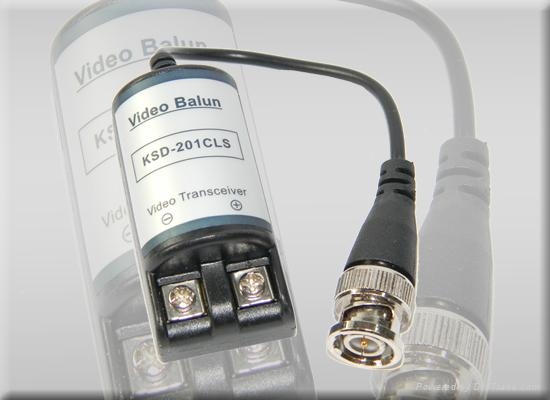

无源双绞线传输器

无源双绞线传输器
型号:ksd-201cls
品牌:凯视达
原产地:中国
类别:安全、防护 / 监控器材及系统
标签︰凯视达科技 , 双绞线传输器 , 视频传输器
单价: ¥5 / 对
最少订量:100 对

产品描述

【规格】
* 频率响应:DC-8MHZ
* 共模抑制比:60DB
* 阻抗:BNC 端75Ω , 接线端100Ω
* 工作温度:-10℃-70℃
* 储藏温度:-30℃-70℃
* 适用NTSC,PAL,SECAM,CCIR制式
* 外形尺寸: 45mm*25mm*20mm(不含BNC)
*  线长:140mm(含BNC头)
【特点】
* 采用国产磁芯二组扰线方案作为差分信号传输
* 节省工程线缆费用,每一对双绞线传输一路视频信号,一条普通五类非屏蔽双绞线可同时传输四路视频信号
* 一对无源收发器最远传输视频信号300m
* 与有源接收器(KSD-120T KSD-120R KSD-2204R KSD-2208R KSD-2216R)配合使用,最远传输视频信号900m
* 即插即用,无需电源
* BNC公头
* 螺丝铜片压线
* 传统设计外观 体型小巧,外形美观,设计合理,便于安装在硬盘录像机上或置于防护罩内
【其它】
非屏蔽五类或五类以上双绞线(请使用标准五类或五类以上无氧铜双绞线,线材的质量会直接影响传输图像的效果以及传输距离。)
特性阻抗:100Ω±20Ω
直流回路电阻:18Ω/100米
差分电容:62pf/米(最大值)
付款方式︰代收货款
