烟气脱硫双层百叶窗式挡板门

烟气脱硫双层百叶窗式挡板门
型号:-
品牌:DL
原产地:中国
类别:工业设备 / 通用机械 / 工业锅炉及配件
标签︰烟气脱硫风门 , 脱硫挡板门 , 百叶窗式风门
单价: -
最少订量:1 件
发送查询
点击这里给我发消息

产品描述

一. 产品概述
    烟气脱硫双层百叶窗式挡板风门引进国外先进技术生产制作,用于烟气脱硫系统吸收塔进、出口或旁路烟道上,或用于烟气脱硝及烟气除尘系统中。
    风门通常采用百叶窗式双层挡板结构,关断时双层挡板之间通入密封空气进行气密封,实现隔离关断烟气的作用。
 二. 性能特点
1. 采用单轴驱动双百叶窗式挡板结构,双层叶片中间设计有导入密封空气的密封室,将高于烟气压力的密封空气通入挡板,使双层挡板之间形成密封空气隔离层,阻断烟气流的通过。
2. 风门启闭时间≤60S(可根据用户要求选定)。
3. 外部设计有连杆机构,使数个叶片同步开启或关闭。
4. 双百叶窗式挡板门设计结构合理,叶片刚性好,运行稳定可靠,百叶窗式挡板叶片密封型式:弹性密封和气密封。
5. 双挡板上设计安装有密封风入口阀,通入密封空气后,挡板门密封效率为:100%
6. 驱动方式:气动或电动
7. 驱动装置通常采用直联式与风门连接安装。
8. 电动装置采用机电一体化产品,具有力矩保护和限位装置并能远方控制操作,电动装置还具有手、电动切换功能以备安装调试、检修时使用。
9. 风门与管道的连接方式:法兰密封焊连接或法兰螺栓连接。
10.密封风系统的密封风机和电加热器可由我方选型后成套提供。
 三. 技术参数
1. 烟道截面:W(宽)×H(高)×L(厚);
2. 适用介质:冷热烟气;
3. 设计耐温:≤300℃;
4. 设计压力:±8500Pa;
5. 烟气内外泄漏率:“0”
6. 驱动方式:电动或气动;
7. 电源和控制要求:由用户选定。
 四.供货范围
包括风门本体、密封风入口阀、驱动装置(电动装置或气动装置)和其它附件,密封风机和电加热器可成套供货。
 五.订货须知
1. 提供烟道接口尺寸及管道的安装位置(水平管道或立式管道);
2. 烟气参数;
3. 启闭时间要求;
4. 连接方式:法兰平面对焊连接或法兰螺栓连接;
5. 防腐蚀材质要求(镍基合金或耐酸不锈钢);
6. 操作方式:电动或气动(驱动装置品牌要求);
7. 风门在管道中的用途及位置;
8. 订货前供方提供安装总图给需方确认。

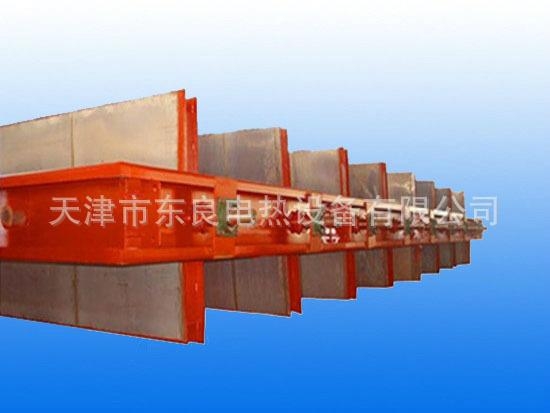

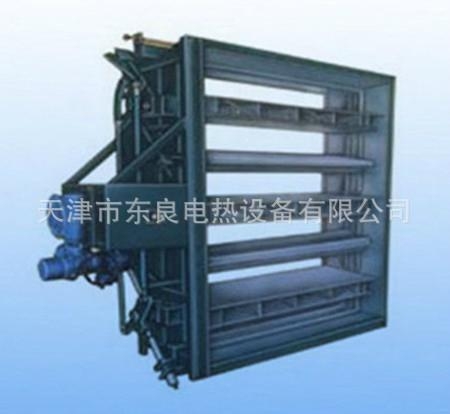

烟气脱硫双层百叶窗式挡板门 1烟气脱硫双层百叶窗式挡板门 2
