电梯随行扁平控制电缆

电梯随行扁平控制电缆
型号:TVVB 16*1.5
品牌:上海超帆
原产地:中国
类别:电子、电力 / 光缆和电缆电线 / 其它电线、电缆
标签︰电梯电缆 , 扁平电缆 , 随行控制电缆
单价: ¥22.5 / 米
最少订量:200 米

产品描述

产品介绍:

应用范围:

该电缆采用特殊结构设计,使用寿命长,最大限度提高电梯生产企业的营运效率。电梯控制电缆可在悬挂长度较长的情况下提供整体电气控制,同时承受机械应力。电梯电缆因采用钢丝承载缆芯,可用于长距离悬挂使用场合。 产品特性:

采用新型耐寒柔性专用外护套,可在-15低温下保持柔性,由于电缆的自身重量及所需承受的张力,在大长度悬挂使用时,其电缆结构须作特殊设计。采用高强度航空镀锌钢丝承载,延长了使用寿命。
应用标准:GB5023.6IEC60227-6,En50214
电缆结构:
导体:多股超细精绞无氧铜丝,符合VDE0295CALSS 5标准
绝缘:特殊混合PVC绝缘
颜色:颜色表示,符合GB5023.6(黄、白、橙、浅绿、粉红)数字编号(无黄绿接地线)
内衬层:无
加强件:高强度镀锌航空钢丝(可选)
护套:耐寒PVC专用护套,灰色(RAL7001)或黑色(RAL9005
如电梯使用情况如下时:
1
、电梯电缆是一字型排列时:

1)自由使用长度大于35米;

2)运行速度大于1.6/秒;
应考虑在电缆中增加承力元件,承力元件一般为镀锌软钢丝绳或纤维绳如芳纶纱等。
2
、电梯电缆是梅花型绞合排列时

1)自由悬挂长度大于80米;

2)运行速度为4.0/秒至10.0/
应考虑在电缆中增加承力元件,承力元件一般为镀锌软钢丝绳。
代号
型号
芯数
规格
宽度
厚度
近似密度
产品大致形状
SKM
75
02
TVVB
2
0.75
8.0
4.6
69
一字排列
SKM
75
06
TVVB
6
0.75
19.6
19.4
168
一字排列
SKM
75
12
TVVB
12
0.75
33.5
4.6
299
一字排列
SKM
75
24
TVVB
24
0.75
64.7
4.6
578
一字排列
SKM
75
24
TVVB
24
0.75
31.9
9.0
505
梅花排列
SKM
75
36
TVVB
36
0.75
44.4
9.0
743
梅花排列
SKM
75
48
TVVB
48
0.75
56.7
9.0
957
梅花排列
SKM
75
54
TVVB
54
0.75
62.9
9.0
1065
梅花排列
SKM
75
66
TVVB
66
0.75
75.2
9.0
1279
梅花排列










SKM
75
02
TVVB(G)
2
0.75
13.5
4.6
112
一字排列
SKM
75
06
TVVB(G)
6
0.75
23.9
4.6
198
一字排列
SKM
75
12
TVVB(G)
12
0.75
39.0
4.6
324
一字排列
SKM
75
24
TVVB(G)
24
0.75
70.9
4.6
591
一字排列
SKM
75
24
TVVB(G)
24
0.75
40.9
9.0
651
梅花排列
SKM
75
36
TVVB(G)
36
0.75
52.6
9.0
878
梅花排列
SKM
75
48
TVVB(G)
48
0.75
65.9
9.0
1125
梅花排列
SKM
75
54
TVVB(G)
54
0.75
72.1
9.0
1233
梅花排列
SKM
75
66
TVVB(G)
66
0.75
84.4
9.0
1447
梅花排列

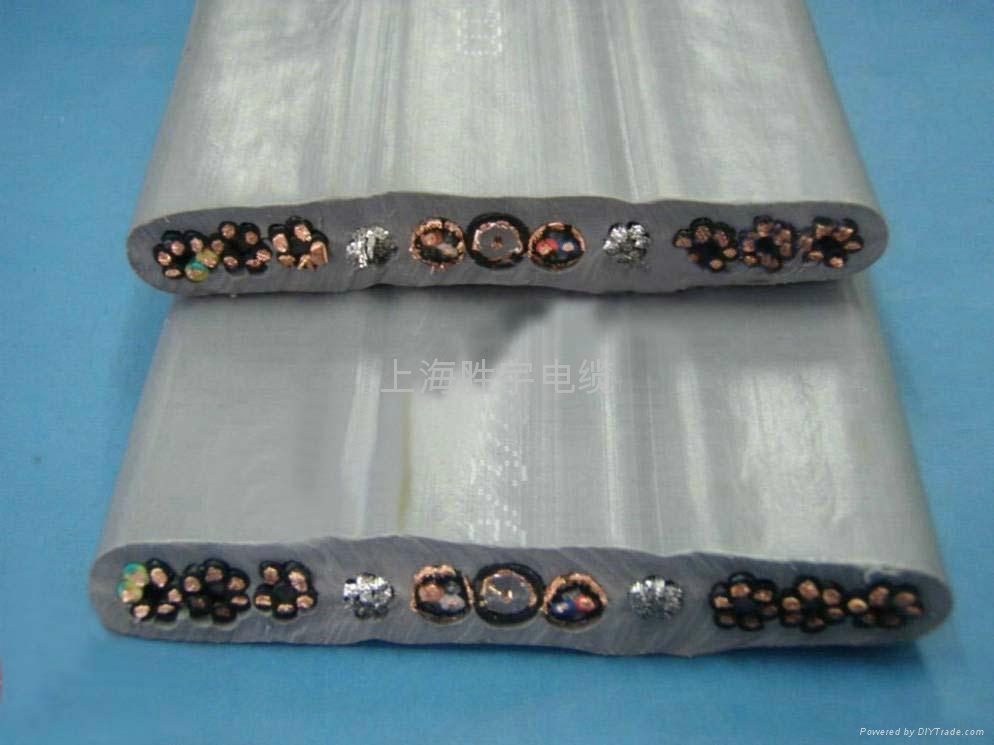

电梯随行扁平控制电缆 1电梯随行扁平控制电缆 2电梯随行扁平控制电缆 3电梯随行扁平控制电缆 4
