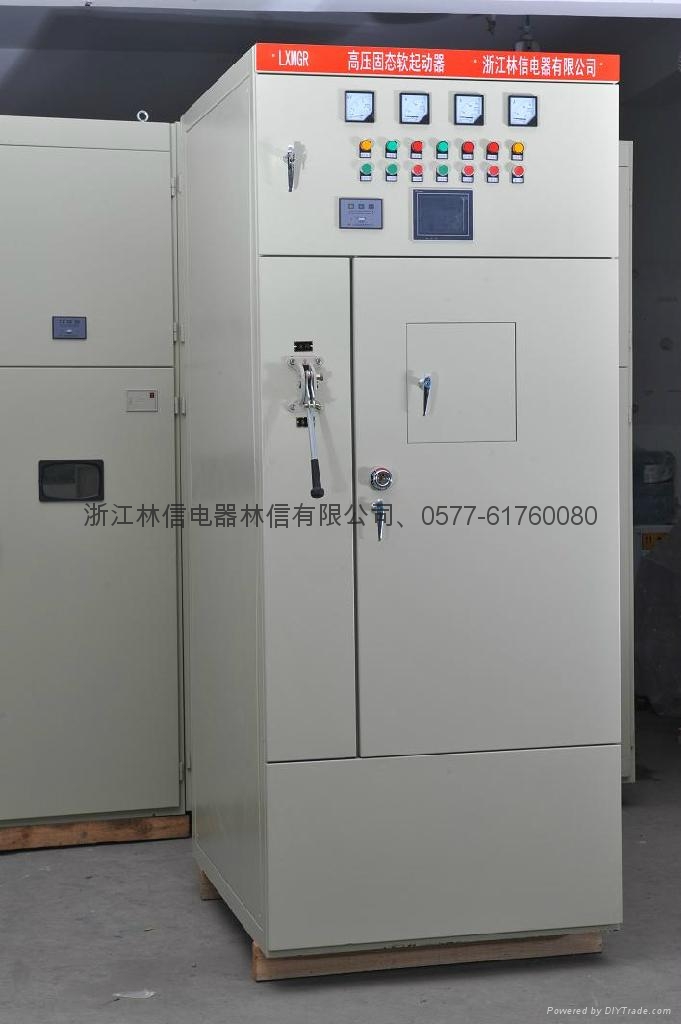

LXMGR型微机中文显示高压固态交流电机软起动器，是采用先进的单片微型计算机、综合了大功率半导体制造技术、电力电子及现代控制技术所综合构成的高压电机新型固态起动和运行保护的产品，是引进、吸收国外著名公司高压晶闸管成熟技术的产物，填补了国内在中高压晶闸管软起动领域的空白。

该高压软起动器的起动参数可根据负载性能在现场进行设置，因此对各厂商生产的电机和负载适应性强。在各种应用领域，与中高压电机一起可以形成一种最佳协同的高性能驱动装置。可广泛应用在大型钢铁、石油化工、大型煤矿、污水处理场、发电厂等的泵机和风机，采矿等的压缩机、碾磨机、传送带等设备。

独特功能

l          开始起动的初始电压可根据设备的实际情况和需要来进行灵活的设定，最低可至15%的电源电压，最高为90%。启动频率除了正常的50HZ以外，还可以设定为25HZ频率，使电机具有较大的启动力矩和较小的起电流，降低了设备运行对电网容量的要求，节省了有关设备投资。降低电机本身和传动机械的冲击应力，并可延长电机和传动的机械设备的使用寿命。

l          起动时的初始启动电压、启动时间以及启动电流限制等均可在彩色液晶触摸屏上方便地设置和实现，而软停止减速时间则可根据负载的特性要求任意设置，以充分满足各种设备和电机的起动，减速停止工况要求。

l          多种起动模式（降压起动和25HZ低频启动）的控制方式以满足各类设备的起动性能需求。

l          完善的电机运行保护功能，可以确保设备的安全运行，保护功能有：欠/过压保护、缺相保护、短路保护、过载保护、零序保护等等。

l          软起动器在工作中显示电机的三相工作电流、电源的电压和电机及线路的零序漏电电流，并显示累计的电机运行时间，且不受停电影响，便于了解设备的运行累计时间，便于进行定期保养和维护。

l          5．7寸的采色触摸屏中文显示窗口，显示软起动器的各项参数值，设置参数非常直观简便。

l          具有可设定的每次启动间隔时间保护功能，以保护主回路功率器件不因温度过高而导致损坏。

工作原理

晶闸管高压软起动装置，实际是串接在三相交流电源与三相交流异步（同步）电动机输入端之间。通过同时调节三个独立的反并联晶闸管阀组件的延时导通电角、来改变三相民步电动机（同步电机）的交流输入电压幅值，因此改变了三相输入交流电流的有效值从而达到恒流起动或者按一定斜率变化曲线起动或停车的止的。当起运完成后，三相旁路接触器自动吸合，电动机投入电网运行。
