深圳市瑞得康科技有限公司产品规格书

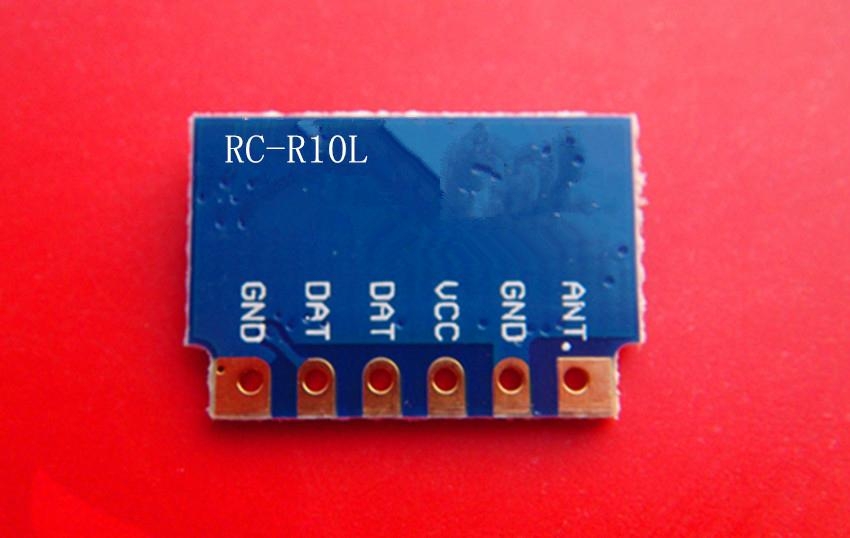

RC-R10L
RC-R10L是一款具有自主知识产权、采用专利技术的低电压微功耗ASK超外差接收模块。该模块采用高性能RF集成芯片以及高Q介质谐振稳频技术,内置温度补偿器电路及纹波抑制电路,具有超小体积(12*18*2mm)、低功耗(0.28mA)、低电压、宽电源电压范围,高灵敏度、高稳定性、高抗干扰、高性价比等特点,可以通过无铅认证、FCC、CE各项指标认证,是各种遥控系统及无线数据传输系统的理想选择
主要特点
l 业内首创高Q介质谐振稳频技术替代声表谐振器,频率稳定度最高可达正负150KHZ的水平
2 超强抗电源干扰能力,内置纹波抑制电路,可在
开关电源、稳压管分压供电等强文波干扰电路中
稳定工作,从而省去三端稳压IC降低成本
3 支持短天线,4-5cm长天线即可很好接收!
4 具有超小体积(12*18*2mm)超薄厚度(2mm),
模块背面无器件,可以紧贴线路板安装
5 低辐射,可通过各种国际检测标准
性能指标
工作频率 :315MHz(E)、433.92MHz(F)
工作电压 :3V(2.7-3.3V)
工作电流 :典型0.28mA 最大0.3mA
调制方式 :ASK/OOK
灵敏度 :典型 -105dBm 最差 -103dBm
传输速率 :最大 9.6kbps
接收带宽 :2MHz (6dB)
天线阻抗 :75欧姆
数据输出 :兼容CMOS电平标准
外形尺寸 :12*18*2mm [宽×长×厚]
工作温度 :-35~+75℃
引脚描述
1.ANT标准天线 2.GND接地 3.VCC电源 4.DAT数据
输出 5.DAT数据输出 6.GND接地 7.SA短天线(单面焊盘)
注意事项
l 数据输出兼容CMOS标准,数据输出端对地/电源不可加上拉/下拉电阻及电容,应将数据输出与解码输入直接连接,否则既增加成本又影响效果
2 信号太强时接收模块会有阻塞现象,建议遥控器距离模块天线 30cm以上使用。
3 天线对于无线接收模块非常重要,不接天线或天线使用不正确会影响接收效果,本无线接收模块通常使用2种线天。
第1种使用软线或直导线作为天线,433.92MHz对应17CM长,315MHz对应23CM长,使用这种天线时要注意尽量将天线展开并远离金属体,这种天线效果好、价格低廉是首选种类;
第2种使用短天线,这种天线体积小便于安装,天线用铜芯直径0.5mm单股塑料外皮导线制作 ,433.92MHz 为4cm长,315MHz 为5cm长,安装时注意尽量拉直并远离接收模块及周围电路,以获得最佳效果,这种天线效果比第一种稍差,但体积小。
第3种使用PCB天线,效果较好,需要专门设计。
