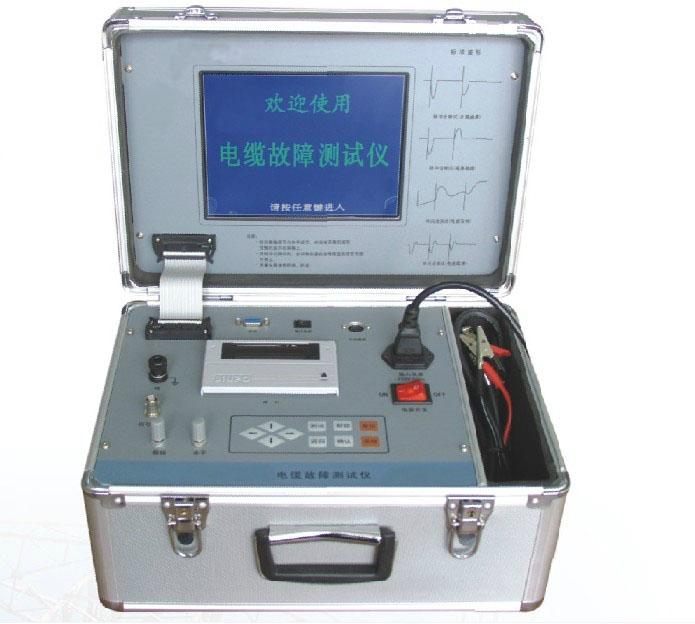

通信电缆故障测试仪（GH-980）

　　GH-980通信电缆故障综合测试仪，综合了TDR脉冲测试、电桥测试、电压／电阻／绝缘电阻测量功能，适用于通信电缆的断线、混线、绝缘不良等故障的查找；还可用于测量电缆的长度、波速度；也可用于区分电缆的中间接头和终端头等。

　　一、功能特点

　　1.TDR脉冲反射法：可测断线、混线、严重绝缘不良故障。

　　2.自动测试快速准确。

　　3.增益补偿：数字信号处理，根据电缆衰减特性对增益进行补偿，不同距离上的故障反射幅值基本相同，有利于正确分析判断，且能延长有效测试距离。

　　4.波形存储功能，计算机通信功能。

　　5.电桥测试法：用于绝缘不良故障测距；测试速度快；抗干扰能力强；测距结果精确。

　　6.电压（V）测量功能：AC／DC电压测量。

　　7.电阻（Ω）测量功能。

　　8.绝缘电阻（MΩ）测量功能：100V／250V两档测试电压可选。

　　9.人机界面友好，操作方便、直观。

　　10.大容量锂离子电池组供电；欠压自动关机，无操作自动关机。

　　11.功能全、性能高、质轻便携。

　　二、技术指标

　　TDR脉冲测试功能：

　　1.测试范围：0-30km

　　2.分辨率：0-1km最大1m，2km最大2m，4-30km最大8m.

　　3.脉冲极性：2km以下单极性，2km以上双极性。

　　4.脉冲幅度：单极性30V，双极性±30V.

　　5.脉冲宽度：80ns-10μs，自动调节。

　　6.测试盲区：1m.

　　7.波速度调节范围：100-300m／μs.

　　8.增益调节范围：0-80db.

　　电桥测试功能：

　　1.测试精度：1％

　　2.电桥测试电压：100V／250V可选。

　　电压（V）测量功能：测量范围：0-70V（AC／DC）

　　电阻（Ω）测量功能：测量范围：0-20kΩ

　　绝缘电阻（MΩ）测量功能：

　　1.绝缘电阻测量范围：0-50MΩ

　　2.绝缘电阻测试电压：100V／250V可选。（注：电压／电阻／绝缘电阻测量结果仅供参考，不作计量使用）

　　显示方式：320×240点阵LCD

　　供电电源：聚合物锂离子电池组，标称7.4V，3000mAH.

　　体积：210mm×160mm×65mm

　　质量：0.71kg（不含电池）

　　充电器输入电压：AC220V±10％，50Hz.

　　充电器输出电压：DC8.4V

　　充电电流：500mA
