ESP8266

ESP8266芯片,虽然它的定位是个Wi-Fi网络解决方案,但它更像一个物联网解决方案。它不仅体积小——大概11*10毫米左右,而且造价便宜,一个ESP8266

ESP8266芯片,虽然它的定位是个Wi-Fi网络解决方案,但它更像一个物联网解决方案。它不仅体积小——大概11*10毫米左右,而且造价便宜,一个ESP8266的集成WIFI功耗低,开发容易

奥金瑞为了满足市场的需要,特用esp8266开发了物联网应用模块,适用于各种物联网环境,也是目前出货量最好的模组厂之一;

的集成WIFI功耗低,开发容易

奥金瑞为了满足市场的需要,特用esp8266开发了物联网应用模块,适用于各种物联网环境,也是目前出货量最好的模组厂之一;



摘要

ESP8266是一款廉价的wifi模块。提供sdk可以自己编写片内程序,不需要外置arduino之类的控制器。也提供AT命令,功如arduino之类的控制器调用,还可以刷nodemcu固件,直接使用lua进行编程,降低开发门槛。

对其简单的了解:体积小巧,且多种封装,没有一个硬币大。

价格便宜,十几块钱在wifi模块里面算是最便宜的了。

提供AT指令,这样就可以使用arduino进行控制,实现互联网数据交互。提供SDK包、烧固件工具,串口烧写固件。这样把arduino作为主控的功能都省了,直接把逻辑写进代码,烧到固件里,就能按我们的业务执行了。

GPIO口,有SPI功能,有I2C功能,有UART功能,有ADC功能(0-1V输入),有了这些功能,很多感应器的应用都没问题了。有一个固件包,叫nodemcu,简单的看了一下,就是打包了lua到固件里,这样允许我们使用lua这种比较容易入门的语言来开发,几行代码就能实现读取数据然后上传到互联网。

ESP8266的核心是一块Diamond Standard 106 Micro控制器,一个低功耗的32RISC控制器。它拥有GPIOI2CADCSPIPWM等模块,你可以用它做一些微控制器能做的事。它还可以支持APAccess Point)、STAStation)、AP+STA共存模式,并且使用高效的AT指令。

如同官方所示,它还具有下面的一些特性:

模块特点:

· 超低功耗的WIFI模块(深度睡眠模式,直接关闭模式,可直接电池供电,卓越省电)

· 完美支持802.11 b/g/n协议

· 支持 市面上几乎所有WIFI加密方式

· 无需任何用户驱动,对用户单片机只需要当成普通串口使用

· 支持AP(热点)/STA(WIFI节点)共存

· 支持 TCP Server/TCP Client/UDP Server/UDP Client工作方式

· 支持DHCP DNS HTTP高级应用层协议

· 支持串口AT指令配置

·  局域网内支持搜索协议查找模块

· 支持SmartLink智能联网功能,用手机APP控制模块一键连接普通无线路由器



  • SDIO 2.0SPIUART 接口
  • 32-pin QFN 封装
  • 集成 RF 开关、 balunLNA 24 dBm PA DCXO 和 电源管理单元(PMU
  • 集成 RISC 处理器、片上存储器和外部存储器接口
  • 集成 MAC/基带处理器
  • 高品质的服务管理
  • 高保真音频应用所需的 I2S 接口
  • 所有内部供电均包含片上低压差线性稳压器
  • 专有的无杂散时钟生成架构
  • 集成 WEP TKIPAES WAPI 引擎
  • 工作温度范围:-40C ~ 125C

ESP8266芯片就是这样一个高性价比的WiFi芯片,如果你关注于物联网解决方案,可以来了解一下这个芯片。不仅连网简单,而且快速上手。你可以用Arduino来编程,也可以用Lua语言来写相关代码。

ESP8266WIFI模组应用:

物联网 智能家居 智能家电 WiFi 监控、TCP/IP Wi-Fi协处理器;

WiFi 遥控飞机、车等玩具领域;

WiFi 网络收音机、摄像头、数码相框;

医疗仪器、数据采集、手持设备;

WiFi脂肪称、智能卡终端;家居智能化;

仪器仪表、设备参数监测、无线POS 机;

现代农业、军事领域等其他无线相关二次开发应用的消费类电子

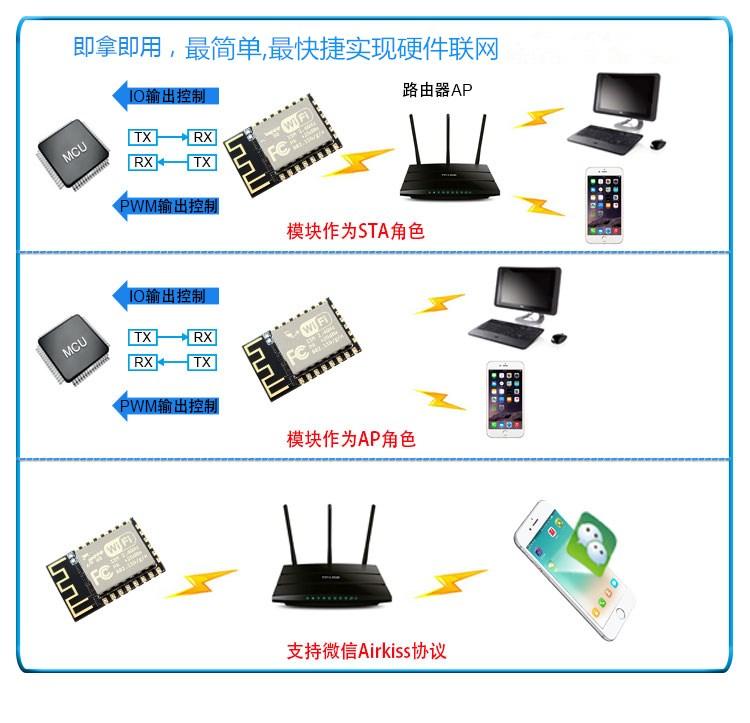

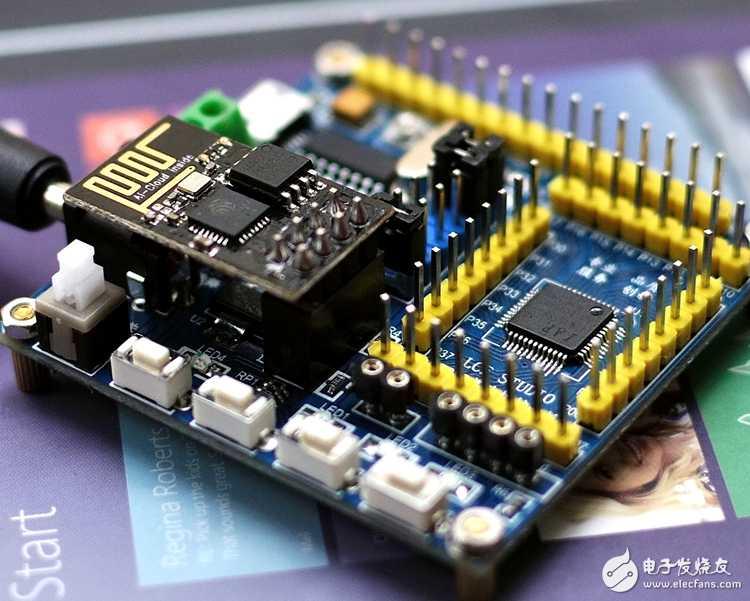

ESP8266智能WiFi模块支持客户自定义服务器,提供
SDK 给客户二次开发,支持用户配置:AT+指令集,WebSite操作,Android/iOS终端。



支持UART应用硬件连接,支持传感器应用硬件连接,支持智能灯应用硬件连接,支持WIFI智能开关应用硬件连接。



ESP8266 支持 softAP 模式,station 模式,softAP +
station 共存模式三种。利用 ESP8266 可以实现十分灵活的组网方式和网络拓扑。







1. 产品概述



1.1. 概述



乐鑫智能互联平台——ESP8266 拥有高性能无线 SOC,给移动平台设计师带来福音,它以最低成本提供最大实用性,为
WiFi
功能嵌入其他系统提供无限可能。



ESP8266 是一个完整且自成体系的
WiFi
网络解决方案,能够独立运行, 也可以作为 slave 搭载于其他 Host 运行。



ESP8266 在搭载应用并作为设备中唯一的应用处理器时,能够直接从外接闪存中启动。内置的高速缓冲存储器有利于提高系统性能,并减少内存需求。



另外一种情况是,无线上网接入承担
WiFi
适配器的任务时,可以将其添加到任何基于微控制器的设计中,连接简单易行,只需通过 SPI/SDIO 接口或中央处理器 AHB 桥接口即可。



ESP8266 强大的片上处理和存储能力,使其可通过 GPIO 口集成传感器及其他应用的特定设备,实现了最低前期的开发和运行中最少地占用系统资源。



ESP8266 高度片内集成,包括天线开关balun、电源管理转换器,因此仅需极少的外部电路,且包括前端模块在内的整个解决方案在设计时将所占PCB空间降到最低。



装有ESP8266的系统表现出来的领先特征有:节能VoIP在睡眠/唤醒模式之间的快速切换、配合低功率操作的自适应无线电偏置、前端信号的处理功能、故障排除和无线电系统共存特性为消除蜂窝/蓝牙/DDR/LVDS/LCD干扰。



1.1.1. 特点



Ø 802.11 b/g/n



Ø WIFI @2.4 GHz,支持 WPA/WPA2 安全模式



Ø 超小尺寸模组 11.5mm*11.5mm



Ø 内置 10 bit 高精度 ADC



Ø 内置 TCP/IP 协议栈



Ø 内置 TR 开关、balunLNA、功率放大器和匹配网络



Ø 内置 PLL、稳压器和电源管理组件



Ø 802.11b 模式下+ 19.5dBm 的输出功率



Ø 支持天线分集



Ø 断电泄露电流小于10uA



Ø 内置低功率 32  CPU:可以兼作应用处理器



Ø SDIO 2.0 SPIUART



Ø STBC1x1 MIMO2x1 MIMO



Ø A-MPDU A-MSDU 的聚合和 0.4 s的保护间隔



Ø 2ms之内唤醒、连接并传递数据包



Ø 待机状态消耗功率小于1.0mW (DTIM3)



Ø 工作温度范围 -40 ~ 125℃







1.1.2. 模块参数



无线参数



标准认证:CCC/FCC/CE



无线标准:802.11 b/g/n



频率范围:2.4G-2.5G(2400M-2483.5M)



发射功率:



802.11 b: 20 dBm



802.11 g: 17 dBm



802.11 n: 14 dBm



接收灵敏度:



802.11 b: (11Mbps) -91db



802.11 g: (54Mbps) -75db



802.11 n: (MCS7) -72db



天线选项:PCB板载天线、外置天线、IPEX接口天线、陶瓷贴片天线



硬件参数



数据接口:UARTPWMGPIO



工作电压:3.3V



工作电流:平均电流 80mA



工作温度:-40°~125°



存储温度:常温



尺寸:5x5mm



外部接口:N/A



软件参数



无线网络模式:station/softAP/SoftAP+station



安全机制:WPA/WPA2



加密类型:WEP/TKIP/AES



升级固件:本地串口烧录,云端升级



定制开发:支持客户自定义服务器,提供 SDK 给客户二次开发



网络协议:IPv4TCP/UDP/HTTP/FTP



用户配置:AT+指令集,WebSite操作,Android/iOS终端



1.1.3. 主要应用领域



Ø 智能电源插头



Ø 家庭自动化



Ø 网状网络



Ø 工业无线控制



Ø 婴儿监控器



Ø 网络摄像机



Ø 传感器网络



Ø 可穿戴电子产品



Ø 无线位置感知设备



Ø 安全ID标签



Ø 无线定位系统信号





1.2. 硬件介绍



1.2.1. 管脚定义



Table 1  ESP8266管脚功能定义




Pin







Name







Function









1







VDDA







模拟电源3.0~3.3V









2







LNA







射频天线接口,芯片输出阻抗为50Ω,无需对芯片进行匹配,但建议保留π型匹配网络对天线进行匹配









3







VDD3P3







功放电源3.0~3.3V









4







VDD3P3







功放电源3.0~3.3V









5







VDD_RTC







NC(1.1V)









6







TOUT







adc 管脚









7







CHIP_EN







芯片使能端。高电平:有效,芯片正常工作;









低电平:芯片关闭,电流很小。







8







XPD_DCDC







Deep-Sleep WakeupGPIO16







9







MTMS







GPIO14; HSPICLK







10







MTDI







GPIO12;HSPIQ







11







VDDPST







数字和IO电源(1.8V~3.3V)







12







MTCK







GPIO13;HSPID







13







MTDO







GPIO15;HSPICS







14







GPIO2







可用作烧写Flash UART
  TxGPIO2







15







GPIO0







GPIO0;SPICS2







16







GPIO4







GPIO4







17







VDDPST







数字和IO电源(1.8V~3.3V)







18







SDIO_DATA_2







连接到SD_D2
  (串联200Ω);SPIHD; HSPIHD







19







SDIO_DATA_3







连接到SD_D3
  (串联200Ω); SPIWP; HSPIWP







20







SDIO_CMD







连接到SD_CMD(串联200Ω);
  SPICS0







21







SDIO_CLK







连接到SD_CLK
  (串联200Ω); SPICLK







22







SDIO_DATA_0







连接到SD_D0
  (串联200Ω); SPIQ







23







SDIO_DATA_1







连接到SD_D1
  (串联200Ω); SPID







24







GPIO5







GPIO5







25







U0RXD







可用作烧写Flash UART
  RxGPIO3







26







U0TXD







GPIO1;SPICS1







27







XTAL_OUT







连接晶振输出端,可用于提供BT的时钟输入







28







XTAL_IN







连接晶振输入端







29







VDDD







模拟电源3.0~3.3V







30







VDDA







模拟电源3.0~3.3V







31







RES12K







串联12kΩ电阻到地







32







EXT_RSTB







外部reset信号(低电平有效)


















注:GPIO2GPIO0MTDO构成3bit可进行SDIO模式的选择。



1.3. 典型应用



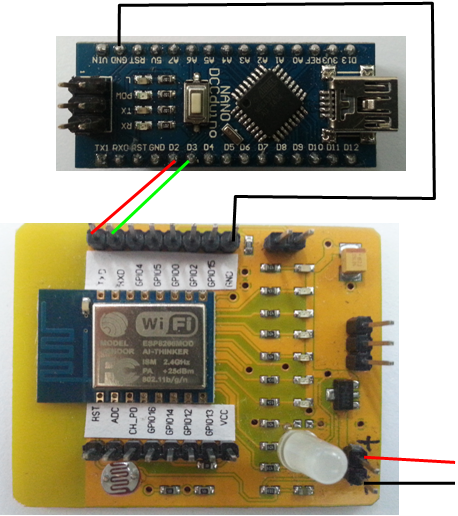

1.3.1. UART应用硬件连接



我司已根据UART应用定义以下pin脚:



UART0: (PIN 25) U0RXD+ (PIN 26) U0TXD---通信



UART1: (PIN 14) GPIO2( TXD)---打印



目前 uart0 可以用来收发用户自己的数据包,uart1 用作打印信息。



1.3.2. 传感器应用硬件连接



我司已根据传感器应用定义以下pin脚:



(PIN 9)
MTMS---I2C_SCL



(PIN 14) GPIO2---I2C_SDA



(PIN 12) MTCK---复位按键 (按住复位按键重新上电,可完成复位)



(PIN 15) GPIO0---wifi 工作状态指示灯;



(PIN 10) MTDI--- 与服务器通信的指示灯;



(PIN 25) U0RXD---Button,暂未定义功能;



(PIN 13)
MTDO---LED,暂未定义功能。



1.3.3. 智能灯应用硬件连接



我司已根据智能灯应用定义以下pin脚:



(PIN 9) MTMS---红外接收;



三路 PWM 输出:



(PIN 10) MTDI---红色灯控制;



(PIN 13) MTDO---绿色灯控制;



(PIN 12) MTCK---蓝色灯控制;



已应用方案: 智能灯应用



1.3.4. WIFI智能开关应用硬件连接



我司已根据WIFI智能开关应用定义以下pin脚:



(PIN 13) MTDO---控制继电器,可高低电平控制;



(PIN 15) GPIO0--- 指示 wifi 工作状态;



(PIN 12) MTCK---接复位按键(长按 5s 可完成复位功能);



已应用方案: WIFI智能开关应用





2. 功能介绍



2.1. 无线组网



ESP8266 支持 softAP 模式,station 模式,softAP + station 共存模式三种。利用
ESP8266
可以实现十分灵活的组网方式和网络拓扑。



注,



SoftAP:即无线接入点,是一个无线网络的中心节点。通常使用的无线路由器就是一个无线接入点。



Station:即无线终端,是一个无线网络的终端端。



2.1.1. ESP8266  SoftAP 模式



ESP8266 作为 softAP,手机、电脑、用户设备、其他 ESP8266 station 接口等均可以作为 station 连入ESP8266,组建成一个局域网。



2.1.2. ESP8266  station 模式



ESP8266 作为 station,通过路由器(AP)连入 internet ,可向云端服务器上传、下载数据。用户可随时使用移动终端(手机、笔记本等),通过云端监控 ESP8266 模块的状况,向 ESP8266 模块发送控制指令。



2.1.3. ESP8266  SoftAP + station 共存模式



ESP8266 支持 softAP+station 共存的模式,用户设备、手机等可以作为station 连入 ESP8266  softAP接口,同时,可以控制 ESP8266  station 接口通过路由器(AP)连入 internet



2.2. 透传功能



透传,即透明传输功能。Host 通过uart 将数据发给 ESP8266ESP8266 再通过无线网络将数据传出去;ESP8266 通过无线网络接收到的数据,同理通过uart 传到HostESP8266 只负责将数据传到目标地址,不对数据进行处理,发送方和接收方的数据内容、长度完全一致,传输过程就好像透明一样。





透传需要先建立连接:



Ø 无线网络参数:



² 网络名称(SSID



² 安全模式



² 密钥(password



Ø TCP连接参数



² 协议类型



² 连接类型(client



² 目的IP地址



² 目的端口



Ø 串口参数



² 波特率



² 数据位



² 检验位



² 停止位



² 硬件流控



2.3. UART成帧机制



ESP8266 判断UART传来的数据时间间隔,若时间间隔大于20ms,则认为一帧结束;否则,一直接收数据到上限值2KB,认为一帧结束。ESP8266模块判断UART来的数据一帧结束后,通过WIFI接口将数据转发出去。



成帧时间间隔为20ms,一帧上限值为2KB



2.4. 加密



ESP8266 支持多种无线网络加密方式,包括:



Ø WEP (only
station)



Ø WPA-PSK/TKIP



Ø WPA-PSK/AES



Ø WPA2-PSK/TKIP



Ø WPA2-PSK/AES



2.5. 省电机制



ESP8266 IOT 支持三种省电模式:







































模式







Modem-Sleep








Light-Sleep








Deep-Sleep








动作







关闭 WiFi Modem 电路;




CPU 和其他外设正常运行。







关闭 WiFi Modem 电路、晶振和 PLL




CPU 和其他外设处于时钟暂停待机状态。







 RTC 电路工作,关闭其他电路,芯片处于极低功耗待机状态。







电流







10~20mA








0.5mA







10~20uA








唤醒







可唤醒







可唤醒







无法唤醒,设备依照设定,定时醒来。







应用场景







用于CPU需要一直工作的场景。




 PWM  I2S 应用等。




如果没有数据传输,可根据 802.11标准




(如 U-APSD),关闭WiFi Modem电路来省电。




例如,在DTIM3时,每 sleep 300ms,醒来3ms接收AP Beacon包等,整体平均电流约15mA








用于 CPU 可暂停的应用。




 WiFi 开关。




如果没有数据传输,可根据 802.11标准(如 U-APSD),关




WiFi Modem电路,并暂停CPU来省电。




例如,在 DTIM3时,每 sleep 300ms,醒来3mS接收APBeacon包等,则整体平均电流约 0.9mA







用于不需一直保持WiFi连接,很长时间才发送一次数据包的应用。




如每100 秒测量一次温度的传感器。




例如,每300S 醒来后需 0.3~1s 连上AP发送数据,则整体平均电流可远小于1mA
