光纤耦合器(Coupler)又称分歧器(Splitter)、连接器、适配器、法兰盘，是用于实现光信号分路/合路，或用于延长光纤链路的元件，属于光被动元件领域，在电信网路、有线电视网路、用户回路系统、区域网路中都会应用到。





产品分类





SC/SC塑料   LC/LC双工

SC/SC 双工   LC/LC单体

ST/ST金属   MU/MU金属

FC/FC 金属方型   陶瓷套筒

FC/FC 金属圆型





技术特点





高尺寸精度

互换性好

耐磨性好

温度特性好





应用范围





光纤通信系统

光仪器仪表

光纤传感器

光纤CATV





备读





光纤耦合器可分标准耦合器(属于波导式，双分支，单位1×2，亦即将光讯号分成两个功率)、直连式耦合器(连接2条相同或不同类型

光纤接口的光纤,以延长光纤链路)、星状/树状耦合器、以及波长多工器(WDM，若波长属高密度分出，即波长间距窄，则属于DWDM)，制作方式则有烧结(Fuse)、微光学式(Micro Optics)、光波导式(Wave Guide)三种，而以烧结式方法生产占多数(约有90%)。 烧结方式的制作法，是将两条光纤并在一起烧融拉伸，使核芯聚合一起，以达光耦合作用，而其中最重要的生产设备是光纤熔接机，也是其中的重要步骤，虽然重要步骤部份可由机器代工，但烧结之后，仍须人工作检测封装，因此人工成本约占10～15%左右，再者采用人工检测封装须保品质的一致性，这也是量产时所必须克服的，但技术困难度不若DWDM 模块及光主动元件高，因此初期想进入光纤产业的厂商，大部分会从光耦合器切入，毛利则在20～30%。

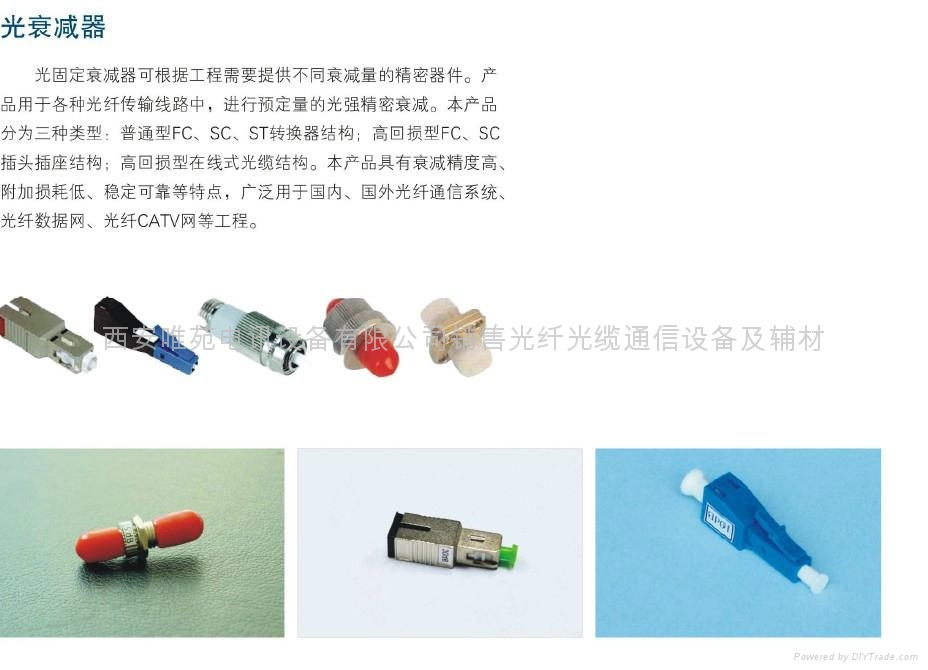

光纤衰减器概述

　　光纤衰减器作为一种光无源器件,用于光通信系统当中的调试光功率性能、调试光纤仪表的定标校正,光纤信号衰减。产品使用的是掺有金属离子的衰减光纤制造而成,能把光功率调整到所需要的水平。 　　

用途

　　光纤通信系统,光纤CATV,大功率光器件测量 　　用于对输入光功率的衰减，避免了由于输入光功率超强而使光接收机产生的失真。

分类

　　按照端口的类型可以分为如下的几个分类： 　　SC光纤衰减器：应用于SC光纤接口，它与RJ-45接口看上去很相似，不过SC接口显得更扁些，其明显区别还是里面的触片，如果是8条细的铜触片，则是RJ-45接口，如果是一根铜柱则是SC光纤接口。 　　LC光纤衰减器：应用于LC光纤接口，连接SFP模块的连接器，它采用操作方便的模块化插孔(RJ)闩锁机理制成。（路由器常用） 　　FC光纤衰减器：应用于FC光纤接口，外部加强方式是采用金属套，紧固方式为螺丝扣。 一般在ODF侧采用(配线架上用的最多) 　　ST光纤衰减器：应用于ST光纤接口，常用于光纤配线架，外壳呈圆形，紧固方式为螺丝扣。（对于10Base-F连接来说，连接器通常是ST类型。常用于光纤配线架）

其他分类

在线式衰减器

　　在线式光衰减器是一种可根据工程需要提供一定衰减量的精密器件。产品用于各种光纤传输线路中，进行预定量的光强衰减。本产品还两种类型：高回损型FC SC ST插头插座结构，高回损型在线式光缆结构。 　　应用：光纤通信网、光纤数据网、光纤CATV网、光纤测试系统 　　特征：衰减量精度高、附加损耗低、稳定性好、可调光纤衰减器 　　用途：光纤通信系统，光纤CATV，大功率光器件测量

固定光纤衰减器

　　用途：光纤通信系统，光纤CATV，大功率光器件测量 　　使用法兰的实现方式，可以用多种的接头方式。FC、SC、ST、LC 可选。安装方便，结构简单。

阴阳型光纤衰减器

　　一种公-母装置，用于不同的连接器设计 （LC / SC / FC / ST/MU） 　　PC、UPC或APC研磨(APC可选锥形或台阶形插芯) 　　衰减值: 1~ 30dB 　　波长：单模1310um、1550um；或双波长；多模850um或双波长 　　配防尘帽 　　阴阳型光纤衰减器特点 　　掺金属离子衰减光纤达到衰减效果 　　耐高功率光源 　　重量轻、体积小、精度高、稳定性好、多种形式、使用方便； 　　阴阳型光纤衰减器应用范围：光配线架、光纤网络系统、高速光纤传输系统、有线电视（CATV）系统、长途干线密集波分复用（DWDM）系统、光分插复用器（OADM）。
