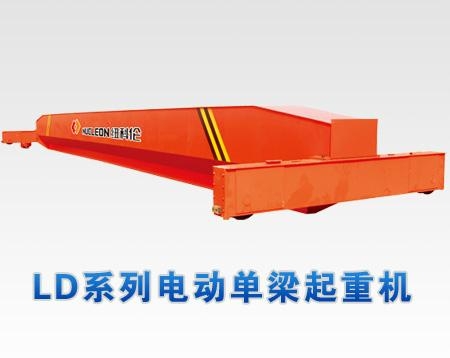

LD型电动单梁桥式起重机
一、 简单介绍
LD型电动单梁桥式起重机(以下简称起重机)就按标准JB1306-79设计制造的,与CDI(单速)MDI(双速)等形式的电动葫芦配套使用,成为一种有轨行的轻小型起重机,其适用起重量为1~20t,适用跨度7.5~22.5m,工作环境温度在-30~+40℃范围内。
为方便用户,设有地面操纵和操纵室操纵两种操纵形式。操纵室又设有端面开门和侧面开门两种形式,以供用户选择使用。
本产品为一般用途的起重机,多用于机械制造、装配、仓库等场合。其结构特点如下:
(1)金属结构部分
主梁采用钢板压延成形的U形槽钢,再与工字钢组焊成箱形实腹梁,横梁也是用钢压板延成U形槽钢,在组焊成箱形横梁,为贮存运输方便,主横梁之间用M20螺栓(高强度螺栓)连接而成为一体。
(2)电动葫芦
电动葫芦可升起重物,并沿主梁纵向移动,其结构特点详见有关电动葫芦说明书。
(3)运行机构
本产品采用分别驱动形式,驱制动靠锥形制动电动机来完成,转动采用“一开一闭”式齿轮传动,其闭式齿轮部分是借用5t电动葫芦运行小车部分的减速机。
(4)电气设备
本产品所用运行电动机有单、双速锥形鼠笼电动机(用于运行速度30和45m/min)和锥型绕线电动机(用于运行速度75m/min)两种,随操纵形式的不同,设有两种电气控制,电动葫芦及整个起重机均设有安全装置,如起升限位开关、终点限位开关等。
二、 外形总图
三、 性能参数表
四、 安 装
1、 在用户现场将起重机运行机构的驱动装置安装在横梁上。
2、 按图2所示,将主横梁用螺栓连接起来,应注意此处螺栓为扭剪型高强度螺栓(材料为20CrMnTiB),其性能可以足够保证主横梁的连接强度,安装时注意:每只螺栓配两只垫圈,安装时用附发之专用套筒套住螺栓12角尾段,扭断后即达到规定扭矩。安装时垫圈内孔倒角应向外,螺母凸台端面应紧贴垫圈,主梁同横梁连接而组装前应清理毛刺,在主、端梁连接安装时,必须清除主、端梁连接接触面油漆,使之达到原毛坯面接触。
3、 将起重机的终点行程开关及运行控制箱等电器组装在横梁上,接通有关电气部分,调试两台运行电动机,使其转向一致,运行控制箱(DK-DK5)见相应接线原理图12-15。
4、 电动葫芦可予先安装在主梁上,同起重机一起架设到轨道上,也可以分别架设。
5、 操纵室须在起重机架设到轨道之后,在组装到起重机上。
6、 参照图3、图4架设电源滑触线装置。
7、 按图5、图11安装全部电器线路,安装后必须保证起重机动作方向与操纵方向一致。
8、 用户可按图11参考架设阻进器和安全尺。
操纵室的安装。见图1所示,将连接座2同横梁1用螺栓先组装好,再将连接架4与操纵室5连成一体,再同连接座2主梁3连接。
五、 使 用
1、 试车:在无载荷情况下,接通电源,开动并检查各运转机构,控制系统和安全装置,均应灵敏准确,安全可靠,方可使用。
2、 不得超过起重所规定的起重量使用。
3、 不得沿主梁方向斜吊物品。
4、 本起重机不适用于在有火灾危险、弹炸危险的介质中和相对湿度大于85%,充满腐蚀性气体场所里工作以及用来吊运熔化金属和有毒易燃、易爆物品。
六、维 护
1、用户应做到经常检查并能及时发现起重机各部位是否有异常现象。尤其是如果主横梁连接处,由户未加以施焊时,应能经常检查连接螺栓是否有异常现象。
2、润 滑
如图17所示:
(1) 取下油塞5注入钙基润滑脂(GB491——65)来润滑车轮轴承;建议不超过三个月加油一次。
(2) 取下油塞8注入粘度为5.11——5:89°E50的机油(GB443——64)建议不超过半年换油一次。
(3) 在开式齿轮Z3和Z4上应经常涂扶润滑脂(GB491——65)保证开式齿轮的润滑。
3、随时检查车轮,不应有裂缝、压痕及过分的磨损,上述缺陷深度超过3mm时应立即报废,更换新车轮,更换方法见图17,松开螺栓1,取下盖板2,再松开螺栓6,限下档板7,拆下车轮轴4,即可把车轮3取出更换。装配时按反顺序进行。
4、当起重机刹车不灵时:应调整电动机的制动弹簧之松紧,如图12,取下风扇罩7,松开螺钉6,拧紧调整螺母5后,再送一圈半,将调整螺母5固定好,即为调整完毕。
七、易 损 件
序 号 代 号 名 称 页 数 备 注
1 LD10.20.11 车 轮 轴 1
2 LD10.20.11 主动车轮 1
3 LD10.20.21 被动车轮 1
4 LD10.20.15 齿 圈 1
5 727.15L 齿 轮 轴 1
6 727.12L 齿 轮 1 m=2,Z=90
727.13L 齿 轮 1 m=2,Z=84
727.14L 齿 轮 1 m=2,Z=74 按定货要求
7 727.05L 齿 轮 1 m=2,Z=15 配 对
727.06L 齿 轮 1 m=2,Z=21
727.07L 齿 轮 1 m=2,Z=31
8 DZ3.70 锥形制动环 1 任选一种
DDY3.70 锥形制动环 1
八、备 注
1、电动葫芦的安装、使用、维护等详见有关电动葫芦的说明书。
2、用户在签订合同中应阐明以下几点:
(1)起重量 吨
(2)跨 度 米
(3)齐声高度 米
(4)起重机运行速度 米/分
(5)工作制度 JC=%
(6)电 源 伏 赫兹
(7)操纵形式(地面或操纵室)
(8)操纵室开门方式(端部或侧面),侧面开门为基本型
(9)电源引入方式(平面集电器或软缆)
(10)起动机运行轨道面宽 毫米(参照图10表2)
