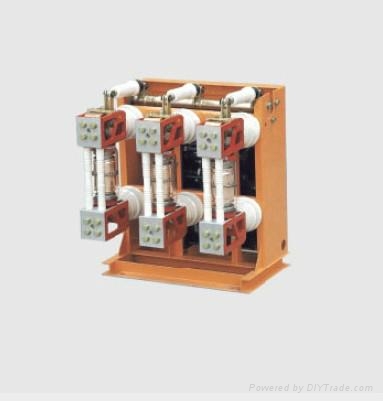

ZN28-12型户内高压真空断路器

一、概述 1.1 产品主要用途和适用范围 ZN28-12型户内高压真空断路器是三相交流50Hz额定电压10KV的户内装置，主要装置在手车式开关柜和固定式开关柜中，供工矿企业，发电厂及电站作电气设备的保护和控制之用，并适用于频繁操作的场所。 1.2 型号含义 二、使用条件 2.1 使用环境条件 a、环境温度不高于+40℃,不低于-10℃(允许在-30℃时储运)； b、海拔高度不大于1000m； c、空气相对湿度日平均值不大于95%，月平均值不大于90%，饱和蒸气压日平均值不大于2.2×10-3Mpa,月平均值不大于1.8×10-3MP。 d、地震烈度不超过8度。 e、无火灾、**、严重污秽、化学腐蚀及剧烈震动的场所。 2.2 工作电源条件： 本厂生产的ZN28-10系列户内高压真空断路器，可配用CT17、CT19弹簧机构及CD17电磁机构；CD17直流电磁操作机构时其电源参数见表1。 序号 名称 额定电压（直流）V 电充A 所配断路器开断电流KA 1 合闸电源 220 55 20 25 80 31.2 128 40 110 110 20 25 160 31.5 256 40 2 分闸电源 220 1.5 分闸线圈电流不受断路器的额定开断电流限制 110 3.0 断路器配CD10电磁机构CT8弹簧机构时其电源参数及接线图见机构使用说明书，分装式断路器配CD10电磁机构，CT8弹簧机构时应保证产品1/2轴分合转角58°±1°，机械操作参数应满足表3的要求。三、技术参数 3.1 主要技术参数，见表2表3。 序号 名称 单位 630 1250-20 1250-25 1250-31.5 1600 2000-31.5 2000 2500-40 3150-40 1 额定电压 kV 10 2 最高电压 12 3 额定绝缘水平 1分钟工频耐压（有效值） 42 雷电冲击耐压（峰值） 75 4 额定电流 A 630 1250 1250 1600 2000 2000 2500 3150 5 额定短路开断电流 kA 20 25 31.5 40 6 额定操作顺序 O-0.3S-CO-180S-CO O-180S-CO-180S-CO 7 额定短路关合电流 50 63 80 100 8 额定动稳定电流 kA 50 63 80 100 9 额定热稳定电流 20 25 31.5 40 10 额定热稳定时间 S 4 11 额定短路开断电流开断次数 次 30 30 12 全开断时间 mg ≤100 序号 名称 单位 630 1250-20 1250-25 1250-31.5 1600 2000-31.5 2000 2500-40 3150-40 1 触头开距 mm 11±1 2 接触行程 4±1 3 三相分闸同期性（时差） ms ≤2 4 合闸触头弹跳时间 ≤5 ≤2 5 油缓冲器缓冲行程 mm 100-3 6 相间中心距离 210/230/250 230、250、275 7 平均分闸速度（接触油缓冲器前） m/s 1±0.3 8 平均合闸速度 0.55±0.15 9 分闸时间、当操作电压为 最高 S ≤0.06 额定 ≤0.06 最低 ≤0.08 10 合闸时间 S ≤0.2 11 动静触头累积允许磨损厚度 mm 3 四、结构及工作原理 4.1 外形结构 产品外形见图一、图二、图三、图四。 4.2 结构特点 产品总体结构
