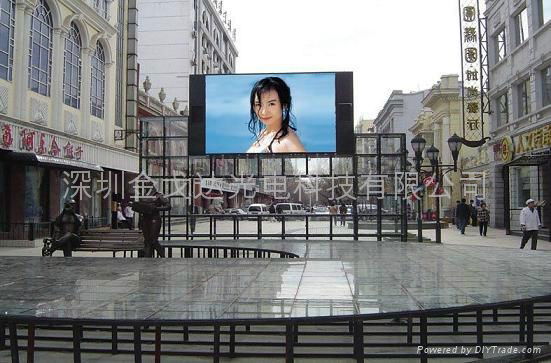

PH8室外全彩显示屏

型号：	PH8
品牌：	金戈达
原产地：	中国
类别：	电子、电力 / 电子元器件 / 显示器件
标签︰	LED全彩屏 , 室外全彩屏 , P8室外全彩屏
单价：	-
最少订量：	10 件

发送查询

产品描述

P8户外全彩显示屏技术参数

产品型号		BKG-P8-RGB-OD	LED灯种类	表贴灯（SMD）
（1）LED管芯参数			管芯的波长、亮度，均为典型值
序	项目	波长典型值(nm）	亮度典型值（mcd）		备注
1	红色管芯	620	700
2	绿色管芯	525	1600
3	蓝色管芯	470	350
（2）像素点参数			为使配色达到最佳的白平衡效果，要求各种颜色亮度的配色比例为R：G：B/3：6：1。
序号	项目		参数
1	LED灯种类		SMD3535
	点间距(mm)		8
2	像素点组成		1R1G1B
3	像素点典型亮度值		2000mcd
（3）模组技术参数
序号	项目		参数
1	模组尺寸(宽×高)		192mm×192mm
2	模组分辨率(宽×高)		24×24（实像素点）
（4）箱体技术参数
1	箱体分辨率(宽×高)		144×120
2	模组分布(宽×高)		6×5
3	模组间平整度		≤0.5mm
4	箱体尺寸(宽×高)		1152mm×960mm
5	箱体厚度		100mm

（5）屏体技术参数
1	点密度（点/ m²）	15625
2	箱体间平整度	≤1mm
3	屏体厚度(不含结构)	100mm
4	典型亮度值（cd/ m²）	6500
5	亮度均匀性	>96%
6	水平视角/垂直视角	水平120度/垂直120度
7	屏体色温	6500～9500K
8	有效视距（m）	6～120
9	峰值功耗（≤W/ m²）（不含电源冗余）	1200
10	平均功耗（≤W/ m²）（不含电源冗余）	600
11	防护等级	前面IP40,后面IP30
（6）系统控制参数
1	灰度等级	红、绿、蓝各4096级
2	显示颜色	687亿种
3	扫描方式	1/4扫描
4	驱动方式	恒流
5	换帧速度	≥60（帧/秒）
6	刷新频率	≥300Hz
7	亮度调节	100级自动/手动
8	控制方式	逐点对应，与计算机同步，实时显示
9	显示模式	*1024768或800600*
10	控制距离	双绞线小于100米（无中继）、多模光纤小于500米、单模光纤小于10Km
11	数据传输接口	DVI/千兆网/VGA
12	输入信号模式	DVI/VGA、视频（多种制式） RGBHV、复合视频信号、S-VIDEO YPbPr(HDTV)
13	软件接口	WindowsNT、Windows2000、WindowsXP
（7）屏体运行参数
1	工作电压	AC：220×（1±10%）V、50×（1±5%）Hz
2	连续工作时间	≥7×24hrs，支持连续不间断显示
3	平均无故障工作时间	≥10000小时
4	LED寿命	5万小时
5	断电保护时间	≥15分钟（控制设备操作）
6	离散失控点	≤0.0002，出厂时为0
7	连续失控点	0
8	盲点率	≤0.0004，出厂时为0
9	屏幕温升（使用运行状态）	≤20K
10	运行环境温度	-20℃～50℃
11	运行环境湿度	10％～90％RH，无凝结
