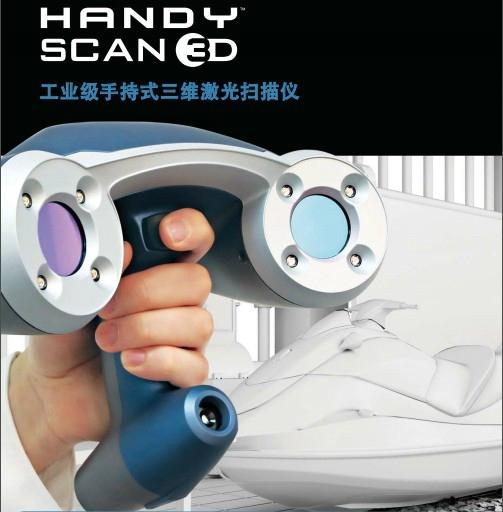

型创Handyscan 3D 便携式激光扫描仪

 型创Handyscan 3D 便携式激光扫描仪
型号:Handyscan
品牌:型创
原产地:加拿大
类别:电子、电力 / 仪器、仪表 / 其他仪器、仪表
标签︰三维 , 激光 , 扫描仪
单价: -
最少订量:-

产品描述

 经证实,Handyscan 3D 便携式激光扫描技术可靠、准确,而且使用简单。 Handyscan 3D 扫描仪使用三角测量及双目镜观察,实际可将本身自定位到管道上一 独特的动态参照系统,这能够保证测量重复性和精确度较高。 生成的 3D 扫描图像会准确地调整为真实的几何图像,从而能够更方便地观察表面缺陷。

优势:

应用TRU 精确度

·         动态参考功能允许在 3D 扫描任务期间移动部件,因此不需要固定安装。

·         生成精确、可重复的、高分辨率 3D 数据0.040-0.050 毫米)。

TRU 简单性

·         自定位设备。 无需使用坐标测量机 (CMM)、测量臂或任何其他外部定位设备。

·         无论用户的经验水平如何,学习曲线都很短。能在 2 分钟内启动并运行。

·         不存在任何机械约束。

·         灵活的基准距,因而可以深入到狭窄区域。

·         实时虚拟化扫描表面。

TRU 便携性

·         可装入手提箱中。

·         可以带到各 工厂,并且可以在内部或现场使用。

·         扫描仪重约 1 千克。

应用:

              输油管外部腐蚀情况评估

              输油管机械损伤评估

              冰雹灾害对飞机的影响评估

              相位阵列检测的 3D 建模 - 航空航天

              相位阵列检测的 3D 建模 - 发电行业

工作流:

步骤 1 – 准备表面

校准扫描仪并设置采集参数。 应用于采集数据表面的光胶反射目标。

步骤 2 – 扫描表面

开始数据采集流程。 只需在距管道表面 25 cm 处的位置拿住扫描仪,然后拉动触发器来采集需要检测的腐蚀区域上的数据。 将扫描仪沿着表面移动,以便覆盖要采集数据的全部区域。

步骤 3 – 导出结果

使用 Handyscan 3D 激光扫描仪的直接网格文件输出功能快速生成表面网格文件。

规格:



REVscan

EXAscan

重量

980

1.25 千克

尺寸

160 x 260 x 210 毫米

172 x 260 x 216 毫米

测量速率

18,000 次测量/

25,000 次测量/

激光类别

II(人眼安全)

分辨率

0.100 毫米

0.050 毫米

精确度

Jusqu’à 0.050 毫米

Jusqu’à 0.040 毫米

体积精确度(1)

0.020 毫米 + 0.200 毫米/

0.020 毫米 + 0.100 毫米/

体积精确度(1)
(
采用MaxSHOT 3D)

0.020 毫米 + 0.025 毫米/

0.020 毫米 + 0.025 毫米/

基准距

300 毫米

300 毫米

景深

± 150 毫米

± 150 毫米

激光截面积

210 毫米 x 210 毫米

210 毫米 x 210 毫米
高清晰度: 60 毫米 x 60 毫米

软件

VXelements / Pipecheck

(1)根据 ISO 10360 标准,体积精确度被定义为独立于尺寸的值。
