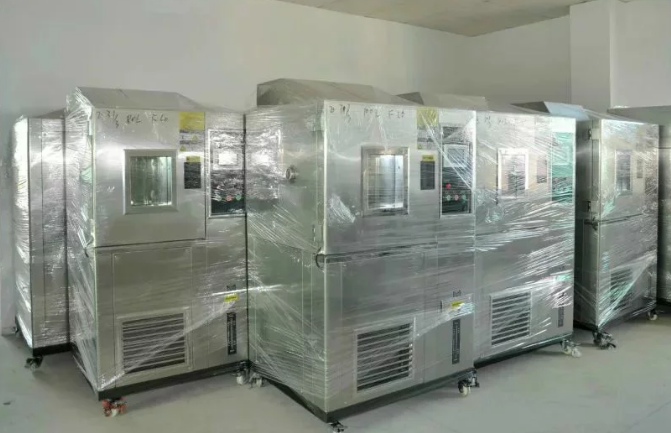

高低温恒温恒湿试验机
| 型号： | YN-HJ-80L |
|---|---|
| 品牌： | 粤南仪器 |
| 原产地： | 中国 |
| 类别： | 包装印刷、纸业 / 印刷材料 |
| 标签︰ | 恒湿箱粤南 , 高温老化箱粤南 , 温湿度仪粤南 |
| 单价： |
¥10000
/ 台
|
| 最少订量： | 1 台 |
产品描述
一、产品概况
本系列调温调湿箱适用于工业产品的可靠性试验，具有温湿度控制精度和控制范围宽的特点，性能指标符合GB5170.2.3.5.6-95《电工电子产品环境试验设备基本参数检定方法低温、高温、恒定湿热、交变湿热试验设备》的要求。
二、满足标准
该产品能满足以下各项标准：
1、GB-2423.1-89（IEC68-2-1）试验A：低温试验方法。
2、GB-2423.2-89（IEC68-2-2）试验B：高温试验方法。
3、GJB360.8-87（MIL-STD-202F）高温寿命试验。
4、GJB150.3(MIL-STD-810D)高温试验方法。
5、GJB150.4(MIL-STD-810D)低温试验方法。
l GB2423.3-93（IEC68-2-3）试验Ca：恒定湿热试验方法。
l GB2423.4-93（IEC68-2-30）试验Db：交变湿热试验方法。
GJB150.9-93（MIL-STD-810D）湿热试验方法。
主要参数：三、性能指标
注：周围温度为+5～+35℃相对湿度≤85%RH，设备四周气流畅通，无高浓度粉尘，无腐蚀性或易燃易爆性气体，在无试验负荷情况下稳定2小时后测定的性能。另外，关于温度上升及下降时间是指电源电压正常，周围温度+25～±5℃时的性能。
1. 温湿度性能指标
1.1试验目的 □品质检验 □产品开发 □生产应用 □可靠性试验（保存、老化）
□其它：
1.2本试验箱技术指标
1.2.1温度范围 -40 ~ 150 ℃
加温时间：+25℃至100℃，3℃/分钟.
降温时间：-40℃至100℃，1℃/分钟.
温度波动度 ≤±0.5℃
温度均匀性 ≤±2℃
控制精度：±0.5℃
解析精度：0.1℃
1.2.2 湿度范围 20 ~ 98 %RH(详见湿度图)
湿度波动度 ≤±3%RH
湿度均匀性 ≤±3%RH
控制精度： ±2.5%RH
%RH |
温湿度控制表可调整的范围
100 |
98%RH |
60 |
40 |
20 |
80 |
90 |
50 |
40 |
30 |
20 |
10 |
60 |
70 |
80 |
85℃ |
2. 样品限制：
本试验设备禁止：
易燃、爆炸、易挥发性物质试样的试验及储存
腐蚀性物质试样的试验及储存
生物试样的试验或储存
强电磁发射源试样的试验及储存
3. 要求设备
3.1试验室用电源设备及注意事项
（1） 电源：AC380V 50Hz
※ 电压允许变动范围：额定值的±5%
※ （但是可运行的范围为±10%）
（2）最大负荷容量： 14 KW
（3）放置箱体时注意与墙面距离应大于600mm。
4. 测试方法：
4.2.1 温度范围：-40℃～+150℃
4.2.2 温度波动度：±0.5℃
4.2.3 温度偏差：±2.0℃
4.2.4 温度变化速率：
4.2.4.1升温速率: -40～+150℃≤55分钟（负载：空载.）
4.2.4.2降温速率: +20～-40℃ ≤60分钟（负载：空载.）
4.2.5 湿度范围：20～98%RH (+20℃～+85℃)
4.2.6相对湿度偏差：
±3.0%RH（湿度 ＞ 75%RH）
±5.0%RH（湿度 ≤ 75%RH）
以上指标均为箱内无试样负载情况下测试（有特殊说明者除外）
四、箱体及装备品
1.箱体
尺寸：内箱尺寸IW 40cm ×IH 50cm ×ID 40cm
试验箱门:单门 (防密之迫紧材质, 隔热性好，最大限度地保证温度保温性)
观察窗可视范围：W 210×H 270mm （可由客户要求订做） 1个；使用耐高温低温真空强化玻璃，观察窗内侧安装EC膜加热除霜装置，使您在任何时候都可以通过观察窗清晰地观察箱内供试样品的试验状况。
测试 孔：φ50mm/1个 位于机台左侧,配不锈钢孔盖及硅胶塞头一套
照明系统: 高亮度照明灯,便于观察试验箱内物品及一切试验变化情况.
外装材料：SUS不锈钢雾面处理(SUS #304材质1.2mm厚)
内装材料：SUS304#镜面不锈钢(SUS #304材质1.2mm厚)
绝热材料及保温层：硬质发泡+保温棉 （10cm厚）
|
2.装备品
2.1. 计测装置
显示器（韩国）TEMI880可编程控制器
程序储存容量 120组（每组模式最大99段）
韩国TEMI880可编程控制器，中英文液晶显示LCD触摸式面板，画面对谈式输入数据, 温湿度同时可程控,背光灯17段可调，曲线显示，设定值/显示值曲线。可分别显示多种警报，故障发生时可通过屏幕显示故障，消除故障，消除误操作。多组PID控制机能，精密监控功能，且以数据形式显示于屏幕上。
规格:
|
b.精度:温度±0.1℃＋1digit 、湿度±1%RH＋1digit
c.分辨率:温度±0.1,湿度±0.1%R.H.
d.温度斜率:0.1～9.9可设定
f.温湿度入力信号:PT100Ω×2（干球及湿球）
g.温度变换出力:-100～200℃相对于1～2V
h.湿度变换出力: 0～100%RH相对于0～1V
i.P.I.D控制出力:温度1组、湿度1组
j.电源:AC85V～264V RS-485,RS-232计算机联机功能及联机软件（软件免费配）
k.数据记忆保存EEPROM(可保存10年以上)
画面显示功能:
a.画面对谈式数据输入, 屏幕直接触摸选项
b.温湿度设定（SV）与实际（PV）值直接显示（中英文表示）
c.可显示目前执行程序号码,段次,剩余时间及循环次数
d.运转累计时间功能
e.温湿度程序设定值以图形曲线显示,具实时显示程序曲线执行功能
f.具单独程序编辑画面, 直接输入温湿度及时间
g.具有上下限待机及警报功能 具9组P.I.D参数设定,P.I.D自动演算,干湿球自动校正
程序容量及控制功能:
a.可使用的程序组:120 组
b.可使用的程序段数:99段/组
c.可重复执行命令:每一个命令可达999次
d.程序之制作采对谈式,具有编辑、清除、插入等功能
e.程序段时间设定0～99Hour59Min
f.具有断电程序记忆,复电后自动启动并接续执行程序功能
g.程序执行时可实时显示图形曲线
h.具有日期,时间调整，预约启动，关机功及画面锁定（LOCK）功能
2.2. 空调器
2.2.1. 鼓风机 离心式多叶片风扇
2.2.2. 加热器 片式加热器
2.2.3. 加湿器 电热式发生器 （具有蒸发快、加湿快的特点）
2.2.4. 蒸发器 多段散热片式冷却器
2.2.5. 温湿度传感器 温度传感器：PT100型热电阻（干球）
湿度传感器： PT100型热电阻(湿球)
2.2.6. 循环系统 特殊防潮兼散热设计，不锈钢加长轴心循环马达，配耐高、低温铝合金多翼式扇叶；
2.3 机械室〔机械室含：制冷机组、接排水装置、风机、配电控制柜、加湿和测湿用水控制装置〕
2.3.1. 冷冻机空冷（低噪声全封闭式法国泰康原装机头)
欧美高效率省电型超低温冷冻系统（风冷式散热方式）
2.3.2. 冷媒 R404A
超高效率SWEP冷媒冷热交换设计；自动调整冷媒流量，有效带走发热负载散发的热量；
2.3 配电控制柜：散热风机、蜂鸣器、配电板、温湿度记录仪（选购件）、RS-232 物理接口（需和集中监控软件一并选购）、总电源漏电断路器
2.4 加热器：
2.4.1加热器：片式加热器
2.4.2加热器材质：镍铬合金电热管式
2.4.3加热器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）
2.5 加湿器：
2.5.1加湿器 电热式发生器
2.5.2加湿方法：水盆加热；供水装置隐藏式水箱供水（常用）或安装纯水机自动进水
2.5.3 加湿器材质：不锈钢铠装
2.5.4 加湿器控制方式：无触点等周期脉冲调宽，SSR（固态继电器）
2.5.5 加湿器装置：水位控制装置、加热器防干烧装置
2.6 制冷系统：
2.6.1工作方式：风冷机械压缩单级制冷方式
2.6.2制冷压缩机：活塞式压缩机
2.6.3蒸发器：翅片式换热器（兼做除湿器）
2.6.4节流装置：热力膨胀阀、毛细管
2.6.5制冷机控制方式：
A、控制系统PLC(可编程逻辑控制器)根据试验条件自动调节制冷机的运行工况
B、压缩机回气冷却回路
C、能量调节回路
五、安全装置
l 温度过升防止器（保护被试品和试验箱体）
l 加湿器空烧防止器（保护加湿加热器）
l 高速回路保护器（保护加热、加湿回路）
l 电动机（鼓风机·冷冻机）过负荷热继电器（保护鼓风机、冷冻机过负荷）
l 冷冻机高压压力开关（保护压缩机、延长使用寿命）
l 保护电动机（冷冻机）的断路器（保护压缩机、延长使用寿命）
六、主要零配件配置
序号 | 名称 | 制造商 | 备注 | ||||||||||||||
1 | 温湿度控制器 | 韩国TEMI880 | |||||||||||||||
2 | 循环风机 | 台湾雨田 | |||||||||||||||
3 | 电磁开关 | 台湾台安 | |||||||||||||||
4 | 中间继电器 | 日本欧姆龙 | |||||||||||||||
5 | 干湿球传感器 | 台湾宣荣 | |||||||||||||||
6 | 压缩机 | 法国泰康 | |||||||||||||||
7 |
