FC方形大D光纤适配器

FC方形大D光纤适配器
型号:QS-FCFC-FA
品牌:钦圣
原产地:-
类别:电子、电力 / 通信和广播电视设备 / 网络通信设备
标签︰FC光纤法兰 , SC光纤耦合器 , LC光纤适配器
单价: -
最少订量:-

产品描述

 在光纤通信系统中,为了实现不同的设备和系统之间灵活连接的需要,必须有一种能在光纤与光纤之间进行活动连接的器件,使光信号能按所需的通道进行传输,能实现这种功能的器件就叫适配器。光纤适配器就是把光纤的两个端面精密对接起来,使发射光纤输出的光能量能最大限度地耦合到接收光纤中去,并使由于其介入光链路而对系统造成的影响减到最小,这是光纤适配器的基本要求。在一定程度上,光纤适配器也影响了光传输系统的可靠性和各项性能。




  光纤适配器是光纤系统中使用量最大的光无源器件。对适配器的要求主要是插入损耗小、反射损耗高、重复插拔性好、环境稳定和机械性能好等。由于光纤适配器也是一种损耗性产品,所以还要求其价格低廉。其典型应用包括通信、局域网(LAN)、光纤到户(FTTH)、高质量视频传输、光纤传感、测试仪器仪表、CATV等。





  光纤适配器按传输媒介的不同可分为常见的单模、多模适配器;按连接头结构型式可分为:FC、SC、ST、LC、MTRJ、DIN、MU、MT等等各种型式;按光纤端面形状分有FC、PC(包括SPC或UPC)和APC型;按光纤芯数分还有单工(单芯)、双工(双芯)型光纤适配器之分。





  保证对接的两根光纤纤芯接触时成一直线是确保适配器优良的连接质量的关键,它主要取决于光纤本身的物理性能和适配器插针的制造精度,以及适配器的装配加工精度。同时,光纤的光学性能指标和插针端面的抛光质量对于适配器的光学性能和使用可靠性也有着直接的影响。








光纤适配器(又称法兰盘 、藕合器)是光纤活动连接器对中连接部件。本系列产品品种齐全、包括FC、SC、ST、LC、MTRJ、还有相互之间进行转接的产品如:ST-SC、FC-ST等,广泛用于光配线架(ODF)、光纤通信设备、仪表等,性能稳定可靠。 主要性能:  光纤之间是由适配器通过其内部的开口套管连接起来。我们提供各种形状的高性能适配器,以保证光纤跳线之间的最高连接性能。为了固定在各种板面上,我公司设计了多种精细的固定法兰。  变换型适配器可连接不同类型光纤跳线接口,并提供APC端面之间的连接。双连或多连可提高安装密度。无论在选材还是在尺寸公差,及美观上都体现了精工技研的高品质。


型 号 FC/PC FC/APC SC/PC SC/APC ST/PC


插入损耗(dB)0.20≤


重 复 性(dB)0.10≤


互 换 性(dB)0.20≤


套筒材料 陶瓷或金属


工作温度(℃) -40 ― +80


储存温度(℃) -40 ― +85


工业标准 Bellcore TA-NWT-001209

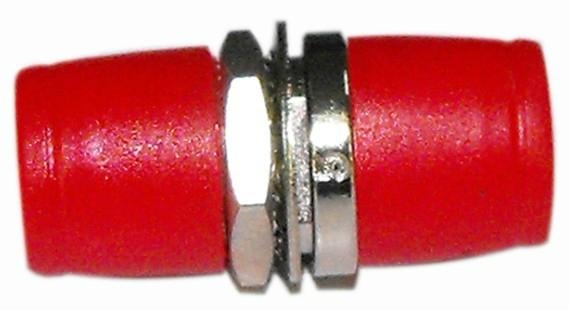

FC方形大D光纤适配器 1FC方形大D光纤适配器 2FC方形大D光纤适配器 3FC方形大D光纤适配器 4FC方形大D光纤适配器 5
