在变幅缸处采用液压传感器取力
一、概述
TLX42C型力矩限制器（以下简称力限器）和控制系统适用于汽车起重机。
TLX42C力限器给起重机操作者提供了丰富有效的作业信息，使起重机在其设计参数范围内有效地被使用。多种信号传感器配合仪表，力限器可以实时地给操作者提供大臂长度、角度、工作幅度、额定起重量和实际起重量等方面的信息。
当起重机的操作超出了允许的安全范围，力限器将发出报警提醒操作者停止违规操作，同时发出自动锁死向危险方向运动的控制信号。

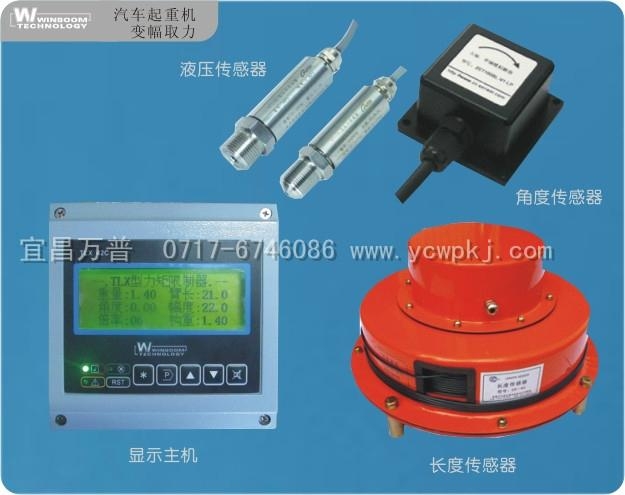

系统由显示主机，长度传感器，角度传感器，液压传感器，高度限位开关等组成。
二、主要功能
显示-直观地显示实际起重量、额定起重量、臂长、角度、工况、倍率等起重机作业参数
预、报警
当起重机出现下面任何一种情况时，TLX55A力矩系统发报警声。
-起重机力矩超载
-起重机吊具起升超限
-力限器系统故障
控制
配合起重机电器系统，当系统发出报警时，以下任何一项危险方向操作都被禁止执行: -吊臂向下变幅 吊臂伸出 吊具起升
此时，系统只允许安全方向的操作，即：
-吊臂向上变幅
-吊臂缩回
-吊具下降
三、技术参数
♦显 示： 4.2黑白屏
♦模拟量输入： 6
♦开关量输出： 6
♦控制量输出： 6
♦工 作 电源： DC24V±15%
♦数 据 存储： 有
♦系 统 误差： ≤±5%
♦显 示 尺寸： 100·76mm
♦外 观 尺寸： 146·151mm
♦外 壳 材料： 金属
♦工 作 温度： －20℃-﹢70℃
♦存 储 温度： －30℃-﹢75℃
♦下 载 接口： USB（选装）
♦通 讯 接口： CANopen2.0/RS485
四、特点及性能
♦集主机和显示器于一体，产品结构紧凑体积小,安装方便，界面简明易懂；
♦具有数据记录功能（黑匣子），可选装USB下载接口,可以循环记录起重机的超载数据，可以完整地再现起重机超载时相关数据；
♦彩色图形显示，在显示屏上用图形及汉字（英文）实时显示起重机额定负荷、实际负荷、变幅、臂长、角度，倍率、时间等，声光报警、自动控制；
♦起重绳倍率、钩重、工作方式按键直接输入；
♦全按键操作，使安装调试方法更简单，数据更准确；
♦传感器零位漂移、温度漂移、自动跟踪补偿、可长期保证称重误差在国标规定范围内；
|
