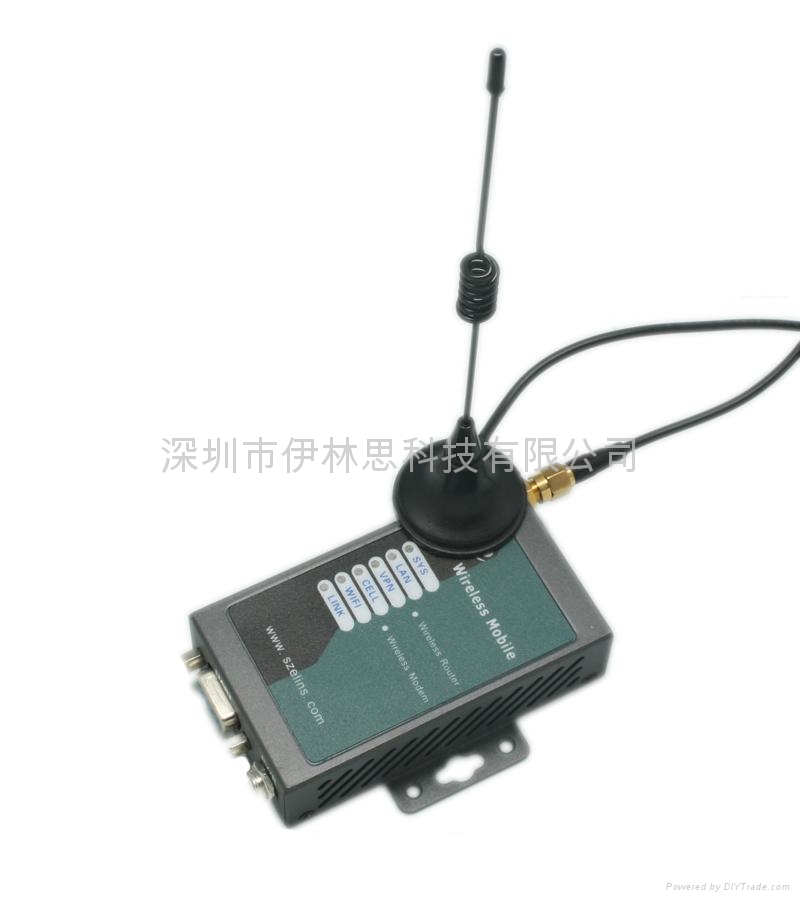

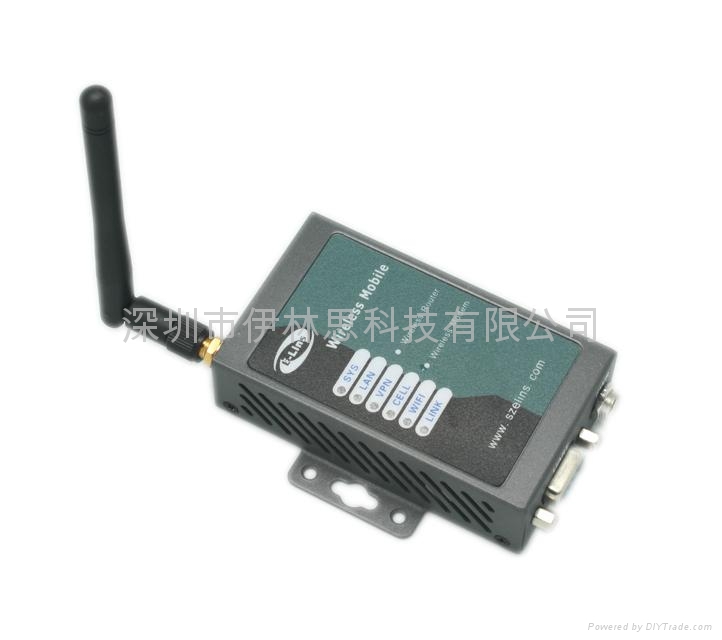

1.    产品概述

 M300系列Modem 是深圳市伊林思科技有限公司基于无线网络需求，采用最新硬件系统平台研发出来的一款全新的，性能更为优异的无线Modem产品。它主要应用于行业用户的数据传输业务。

该产品采用USB 2.0标准接口通信，有效地保证了数据传输速度。采用工业级设计标准，超强的防潮、防雷、防电磁干扰能力，产品采用坚实的金属外壳封装，使得产抗干扰性强，坚固可靠，产品以性能稳定、体积小、易于安装嵌入、抵抗环境能力强等优点，在工业领域得到了广泛应用。

该USB工业 Modem适用于与工业设备连接，稳定，可靠， 利用无线网络平台实现数据信息的数据传输。广泛应用于物联网产业链中的M2M行业，如智能电网、智能交通、智能家居、金融、移动POS 终端、供应链自动化、工业自动化、智能建筑、消防、公共安全、环境保护、气象、数字化医疗、遥感勘测、军事、空间探索、农业、林业、水务、煤矿、石化等领域。

2. 主要功能

内置工业无线模块，带sim卡插槽；

可实现拨号上网、SMS短信、CSD等服务；

工业级设计标准，超强的防水、防潮、防雷、防电磁干扰能力；

采用USB 2.0标准接口通信，有效地保证了数据传输速度；

使用简单的AT命令交互界面；

支持数据传输，上网及短信功能；

使用快速简便,易于安装；

独立电源供电，使产品可靠、稳定运行；

新增状态指示功能；电源状态指示、系统状态指示、来铃指示、数据收发指示。

3. 行业应用

金融：银行储蓄点机房监控，移动性证券交易和信息查询

通信：电信机房动力环境监控，通信维护人员线路资料查询

交通：GPRS/SMS/GPS 机动车辆监控调度系统；银行运钞车，邮政运输车监控调度。

公安：公安、110、交警车辆监控调度，公安移动性数据（身份证、犯罪档案等）查询，交警移动通信

数据 （车辆、司机档案等）查询。

热力：热力系统实时监控和维护

电力：电力系统城市中电网实时监控和自动补偿，远程自动抄表

公司：移动办公及管理，其他外勤人员移动性数据查询

工业：工业遥感， 遥测， 遥控信息回报

气象：气象数据采集与传输

水利：水文监测

生活：煤气调压站实时数据采集自动控制，自来水，

污水管道，闸门、泵站与水厂实时监控维护

电子商务：支持B2B、B2C的电子商务和电子支付、股票交易等。

监控: 视频监控, CCTV

4. M300系列无线Modem详细规格说明

 兼容的网络:
GSM EDGE/GPRS网络；

CDMA1x网络；

3G UMTS WCDMA (HSDPA/HSUPA/HSPA/HSPA+网络)；

3G TD-SCDMA

3G CDMA EVDO Rev 0 and Rev A网络

4G LTE网络



频率:

3G UMTS/HSPA/HSUPA/HSPA/HSPA+ (WCDMA/FDD) 2100Mhz 或者850/1900/2100MHz 或者850/900/1900/2100Mhz；

2G GSM 900/1800Mhz双频或者850/900/1800/1900Mhz四频；

CDMA1x/EVDO: 800/1900Mhz或者450Mhz可选；

3G TD-SCDMA 2010~2025MHz/1880~1920MHz；

4G LTE: 依据网络而定；



传输速率:

HSPA+网络

下行: 21Mbps/42Mbps可选；上行: 5.76Mbps



HSUPA/HSPA网络

下行: 7.2Mbps；上行: 5.76Mbps



HSDPA网络

下行: 7.2 Mbps；上行: 384k bps



WCDMA/UMTS网络

上行/下行: 384 kbps



EDGE网络

下行: 236,8 kbps；上行: 118 kbps



GPRS网络

下行: 85.6 kbps； 上行: 42.8 kbps



CDMA1x网络

上行/下行:153.6kbps



CDMA2000 EVDO

Rev B: 14.7Mbps downlink, 5.4Mbps uplink

Rev A: 3.1Mbps下行, 2.4Mbps上行

Rev O: 2.4Mbps 下行, 153.6kbps上行



3G TD-SCDMA 2.8Mbps



4G LTE

最大100Mbps downlink, 50Mbps uplink



注: 以上均为网络理论值，实际数值与当地使用网络情况有差异属正常现象。



天线

无线天线接口--SMA母天线接口×3个，50ohm，可置换高增益天线



Led灯

系统LED

数据LED



UIM/SIM卡槽
支持1.8V/3V UIM/SIM卡



USB口: Mini USB2.0



At指令

支持at指令，同时附带模块对应的windows拨号软件



输入电压:

直流DC5V-40V(可选DC5V~50V)，默认配置DC12V1A或者DC12V2A/DC9V1A



工作电流损耗

空闲状态：<180mA@12V DC

通讯状态：<320mA@12V DC



系统

Windows 8, 7, Vista, XP, 2000

Mac OS

Linux

其他支持浏览器的系统



物理规范

适应温度: 储存温度：-40℃～85℃; 工作温度：-20℃～70℃

湿度: 95%(无凝结)

尺寸:

设备尺寸:

不含安装孔及接口： 87mm*50mm*23mm

含安装孔及接口：102*70*23mm

PCBA尺寸： 84mm*48mm*20mm
重量: 设备: 约150克(不含配件及包装)。

最新更新时间：2013年12月30号
