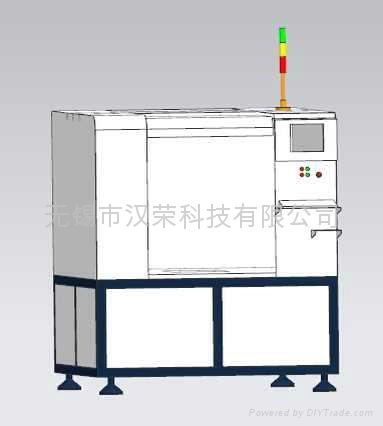

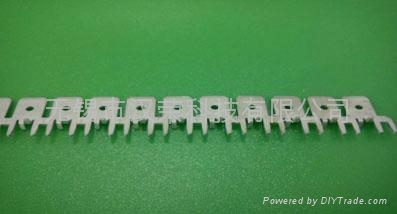

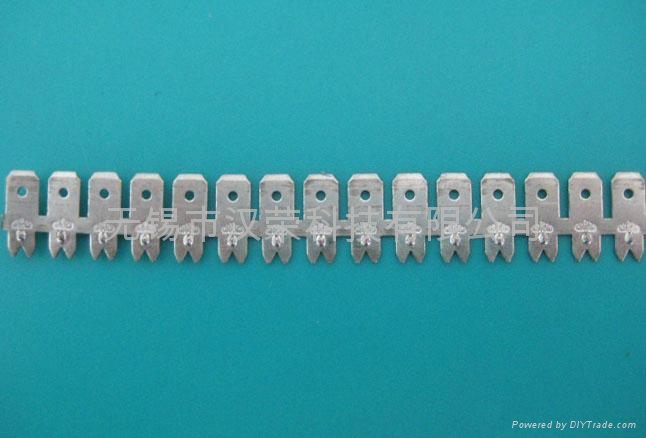

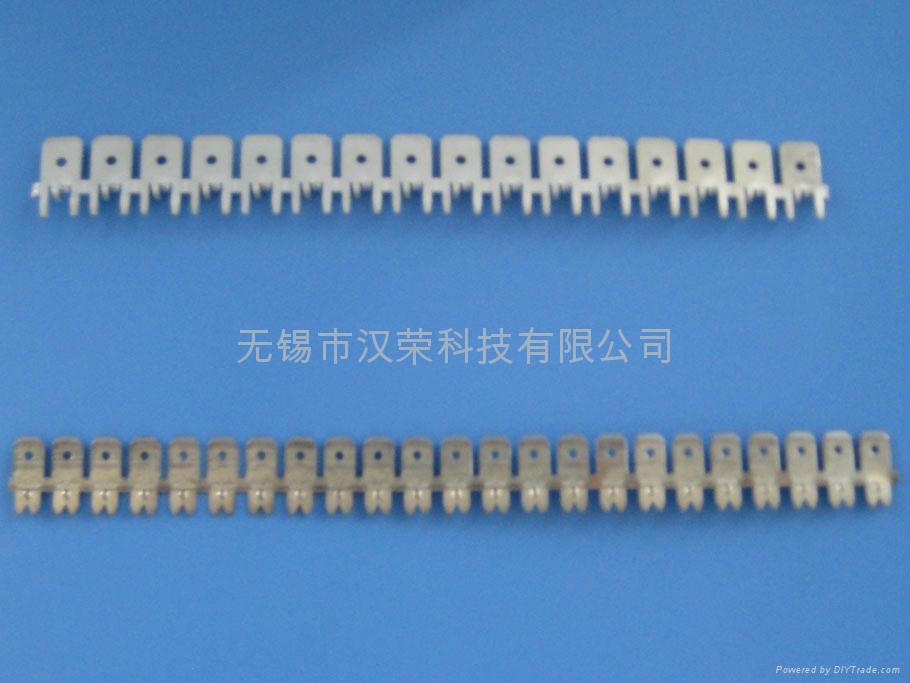

汉荣优品UP-Z2系列卷装端子插件机在印刷电路板(PCB)上自动插入各种规格的卷装端子,具有加强其附着强度的功能。
A、机架材料:使用铸铁HT250高强度铸铁制造,国标的化学成分要求为:C/2.5-4.0%,Si/1.0-1.3%,Mn/0.905-1.3%,P/<=0.3%,S/<=0.15%,具有较高的塑性和韧性,有较高的强度、硬度和耐磨性,可避免变形之情形发生。                  B、操作系统:Windows环境下运行的操作软件,可实现中英文切换,生产数据、管理数据、设备参数、全部I/O信号诊断等均可在带有触摸屏的主机上完成,界面人性化,高科技术的应用使设备简洁高效,上手容易,操作性佳,用户使用功能可按权限分配。                                                              C、控制方式:电脑控制,具有异常报警功能,在电压或气压超出厂家要求范围时,设备应能自动报警及启动自动保护装置。                                  D、编程方式:可实现离线/在线编程,正常生产情况下亦可实现编程操作,同时配套编程软件,除基本功能外,配备通用备料程序优化功能及生产力线数据分配优化。                                                                        E、插件速度:0.40秒/件(理论值),所有伺服电机均采用松下大惯量、通用型带刹车功能的AC伺服驱动,运转平稳、高速度、低噪音,控制性能更为可靠(一般设备均采用脉冲型且无刹车功能的AC伺服驱动,易造成设备不稳定变数的发生频率增加)。                                                                     F、视觉系统:工业专用高清相机与自主开发的视觉校正软件组成视觉系统,可视PCB孔位与所输坐标的偏差,自动校正所有坐标与实际PCB孔位对中,快速自动校正,确保插件精准,大大提高编程效率。                                    G、供料系统:采用卷装供料模式,稳定性最高,送料最平稳。                H、漏件检测:当插入漏件时,可实现漏件检测并自动补插,提高机器运行率。    I、传动系统:滚珠螺杆采用日本TOSOK精密等级为C5级,线性导轨采用精密等级为P级,日本电产东测股份公司(TOSOK)成立于1949年,于1970年4月开始研发生产滚珠螺杆,至今已有40多年,TOSOK滚珠螺杆的品质已被世界大多数工作母机生产厂家、半导体制造设备生产厂家及精密测量仪器等等…的生产厂家公认为一枝独秀。精密滚珠螺杆具有机械效率高、轴向间隙可调、可实现精密微量传送、定位精度高、高寿命、低污染和可高速正逆向的传动及变换传动、耐磨、抗腐蚀、耐高温等功能。                                                            J、外观尺寸小型化:设计理念充份发挥客制化特点,有别于一般标准型自动插件设备的大尺寸外观设计;采用模组式搭配方式,充份的为使用者节省空间成本,并能快速实现在线式生产。                                                                  K、相关设备参数：
01、插件元件对象:端子最大尺寸宽度20mm,高度20mm。                     02、插入不良率:小于 800ppm。                                         03、装卸PCB时间:3s。                                                 04、元件包装方式:卷装。                                              05、可应用的PCB尺寸:最大480mm×390mm；最小50mm×50mm。               06、可插件范围:最大460mm×360mm。                                    07、插件系统数量:最多4组。                                               08、元件夹料检测:工作站对夹料进行检测和校正。                           09、插入方向:0度至360度。                                            10、元件固定方式:顶针式折脚系统固定或紧配合固定。                    11、控制系统:工业电脑＋运动控制卡高效控制。                          12、显示系统:带触摸屏的17寸彩色液晶显示器。                          13、供料系统:卷装供料器。                                              14、供料系统数量:最多4组卷装供料器。                               15、运动精度:0.001mm/脉冲。                                          16、编程功能:在线视觉编程、视觉校正。                                        17、数据输入:USB接口导入、手工录入。                                 18、控制模式:自动、手动。                                            19、通信接口:RS–232C。                                              20、使用电源:单相220V/AC、50/60HZ、2KVA。                            21、空气压力:5–6 kg/cm²。                                            22、噪音:75db。                                                           23、环境温度:10℃–30℃。                                            24、环境湿度:30%–70%。                                              25、耗气量:0.6㎥/min。                                               26、设备外形尺寸:1600mm*1400mm*1530mm。                              27、设备重量:1000kg。                                                28、端子厚度要求:≧0.8mm。                                           29、端子垂直误差:≦1.6度。
