一、概述

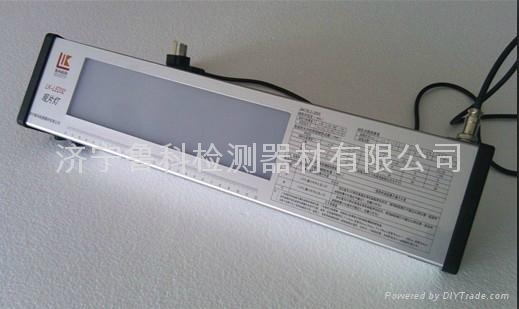

LK-LED32型高亮度观片灯，采用大功率LED光源，超强的亮度不仅满足了观察高黑度胶片的需要，而且具有功耗低、重量轻、无辐射等优点。独具匠心的设计使其造型美观、操作更加人性化。铝合金外壳实现了整机散热。独具慧眼的您选择了这款观片灯，肯定会给你的工作带来极大的方便。

二、主要构成和功能

LK-LED32型高亮度观片灯主要有光源、散热系统、电源及调光系统、窗口和外壳五部分组成。

1、光源

LED是以发光二极管为主要载体的光源，它是利用固体半导体芯片作为发光材料，当两端加上正向电压，电流从LED阳极流向阴极时，半导体就发出从紫外到红外不同颜色的光线，光的强弱与电流有关。本机处采用了高亮度LED芯片，对开关次数不产生影响，响应时间极短且不影响寿命，非常适合开关频繁的场合。

2、散热系统

LK-LED32型高亮度观片灯具有良好的散热系统，它采用了铝基板、低热阻散热器、风冷三重散热。LED芯片产生的热量通过铝基板传导给紧密贴合的低热阻散热器，通过散热器大面积的辐射状叶片散热，同时高速流通的循环空气也带走大量的热能，保证了LED铝基板的温度在60℃以下，使LED性能得到充分的优化。

3、电源及调光系统

整机通过先恒压再现性恒流的整合模式，采用多支路高效灵活的驱动线路，通过可靠安全低电压调整实现整体的运行及无级均匀调光功能。

4、观察窗口

观察屏选用特制的PC扩散板，具有超越玻璃的透光性，优越的漫反射特性，持久耐用，耐高温，不变色，不变形等特性。

5、外壳

LK-LED32型高亮度观片灯外壳采用铝合金型材经过加工处理，使其体积小，重量轻，美观大方，便于携带，能更好的方便工作。外壳背部配有支架，便于观察者的观察。

三、操作说明

接电源线前，检查电源是否符合要求（AC 220V 50Hz）。

1、安装

连接电源前检查电源线和灯具电缆表面是否有破损，如有应用新的替换。连接电源线，在确认电源开关处于“关”的状态下，将插头插入符合本产品要求的电源插座。

2、开灯

开灯后，操作者可通过转换开关来选择脚踏开关模式和手动调光模式。

a、脚踏开关模式：接入脚踏开关后，踏之达到电位器设置亮度。

b、手动调光模式：旋转亮度调光开关，亮度可在10%至100%范围内无级调节。

四、使用环境及维修

1、勿在潮湿或水溅到的地方使用。

2、勿在高粉尘的地方使用

3、勿在产生腐蚀或易燃气体的地方使用

4、请勿擅自拆卸并试图维修本产品

五、特征参数

1、供电电源：AC 220V 50Hz

2、最大亮度：320000LUX

3、整机功率：160W

4、观测黑度：大于4.5D

5、外形尺寸：500*110*58mm

6、整机重量：3kg

7、窗口大小：255*70mm







六、仪器的成套性

1、LK-LED32型高亮度观片灯 1台

2、脚踏开关 1支

3、挡光板 1个

4、放大镜 1个

5、电源线 1根

6、挡片条 1个

7、保险丝 2个

8、保修卡合格证 1份

9、说明书 1份
