重庆隧道涵洞橡胶止水带混凝土防水

重庆隧道涵洞橡胶止水带混凝土防水
型号:-
品牌:路杰
原产地:中国
类别:建筑、装饰 / 其它建材
标签︰止水带 , 橡胶止水带 , 隧道止水带
单价: ¥1.5 / 米
最少订量:1 米

产品描述

 联系人:张经理

联系电话:13290047296

 止水带按材料分为橡胶止水带、塑料(PVC)止水带、钢板止水带、橡胶加钢边止水带。右图为塑料PVC止水带。

金属(钢板)止水带

主要设置在分部施工缝处,以增加两次混凝土施工结合面积,主要来满足施工缝防水要求,应按其厚度分别采用折叠咬接或搭接;

止水带钢板型号是宽300mm,厚3mm的钢板,长度3m1块,材质为Q235钢。施工时用对拉螺栓做水平支撑架,确保止水带的垂直度及高程满足设计及规范要求;混凝土浇筑完毕后要及时清理止水钢板上部被混凝土污染部分,防止上部混凝土浇筑时与钢板结合不良;下部施工完毕后,尽早凿毛清理,确保上部施工时混凝土能良好的结合;浇筑上部混凝土前,应用高压气枪或水枪冲洗底部混凝土,清除上部结构施工时散落的灰渣等污染物,在浇筑上部结构混凝土时,首层应该先浇筑2cm左右厚度的同等标号砂浆,一方面润湿先期施工的混凝土表层,起到良好的结合层的作用,另一方面来检查模板支护情况,确保构筑物外观尺寸符合设计及规范要求。设置钢板止水带在一定程度上解决了因为施工工艺水平限制,必须留置施工缝而发生渗漏的问题,但是这种方法也有3方面的不足之处:①由于使用大量的钢板及支撑构件造价高,不经济;②施工工艺较复杂,需分段焊接止水钢板、支撑结构,在构筑物钢筋结构复杂时安装钢板较困难,下部结构施工完毕后,要清理被污染的钢板;③防渗效果不理想,下部结构浇筑混凝土时经常碰撞钢板,导致其变形移位,混凝土浇筑高程也难以控制,上部结构浇筑混凝土时振捣困难,经常因为漏振而发生渗漏现象

本产品是利用橡胶的高弹性和压缩变形性,在各种荷载下产生弹性变形,从而起到紧固密封,有效的防止建筑构件的漏水、渗水,并起到减震缓冲作用,从而确保工程建筑物的使用寿命。分类和标记

按制造材质分为: 橡胶止水带(R),如:天然胶、氯丁胶、丁苯胶等

塑料止水带(P),如:聚氯乙烯、聚乙烯等

金属止水带(M),如:铜、不锈钢、碳钢等

按用途分为:变形缝用止水带(B)

施工缝用止水带(S)

有特殊耐老化要求的接缝用止水带(J)

注:有钢边的止水带(G,如:BG、SG、JG)

按设置位置分为:中埋式止水带(Z)

背贴式止水带(T)

按型状分为:平板型止水带(中部为平板的止水带)



变形型止水带(能够适应接缝变形的止水带,又分为封闭型(中心孔等)和开敞型

(中心变形体不封口)两种,开敞型包括W型、F型、Ω型、波型等)

产品标记:用途-材质-位置-规格(长×宽×厚)

如:长40000mm、宽350mm、厚8mm的变形缝用中埋式橡胶止水带标记为:

B-R-Z-40000×350×8

金属(紫铜)止水带

紫铜止水,其主要特点有:抗腐蚀能力强;强度高,能承受较大变形;外观轮廓清晰,无裂纹、压折、凹坑。


适用于各类高级水工建筑的基础止水、坝身止水、坝顶止水、廊道止水,以及坝体内孔洞止水、厂房止水、溢流面下横缝止水等,是防止疏漏最理想的产品

建国以来国内水利水电工程中设计采用的止水带主要材质有四种,即纯铜片(紫铜)、不锈钢片、橡胶、塑料等。其中纯铜因其耐化学浸蚀、适应变形、强度高等优良特性,是工程中重要止水部位的首选材料。

产品用途

主要用于基建工程、地下设施、隧道、污水处理厂、水利、地铁等工程。

为闸门、坝底、建筑工程、地下建筑物等伸缩缝混凝土浇制配用。 QZ系列橡胶止水带

产品性能特点

本产品是利用橡胶的高弹性和压缩变形性,在各种荷载下产生弹性变形,从而起到紧固密封,有效的防止建筑构件的漏水、渗水,并起到减震缓冲作用。从而确保工程建筑的使用寿命。

产品用途

a、主要用于基建工程、地下设施、隧道、涵洞、水利、地铁等工程。

b、为闸门、坝底、建筑工程、地下建筑物等伸缩混凝土浇制配用。

产品的物理性能

项目 指标

B S J

1、硬度(邵尔A),度   60±5 60±5 60±5

2、拉伸强度,MPa  ≥ 15 12 10

3、扯断伸长率,% ≥ 380 380 300

4、压缩永久变形 70℃×24h,  ≤ 35 35 35

23℃×168h, ≤ 30 25 25

5、撕裂强度,KN/m ≥ 30 25 25

6、脆性温度,℃   ≤ -45 -40 -40

7、热气空气老化 70℃×168h 硬度变化(邵尔A),度 ≤ +8 +8 -

拉伸强度,MPa ≥ 12 10 -

扯断伸长率,% ≥ 300 300 -

100℃×168h 硬度变化(邵尔A),度 ≤ +8

拉伸强度,MPa≥ 9

扯断伸长率,% ≥ 250

8、臭氧老化50pphm:20% 2级 2级 0级

9、橡胶与金属粘合 断面在弹性体内

注:B表示变形缝、S表示施工缝、J表示有耐老化性能要求的接缝用止水带。



水�e� pn�� x�US>





  蓄排水板设计

五、蓄排水板介绍

蓄排水板采用高密度聚乙烯(HDPE)或聚丙烯(PP)经加热加压定型形成的一种既能营造具有一定立体空间支撑刚度的排水通道,又可蓄水的一种轻型板材。

该种板材自身就具有蓄水、排水两种综合功能,板材具有空间刚度极高的特点,抗压性明显优于同类产品(可以通过现场试验检验),能够承受400Kpa以上的高抗压负荷,同时可以承受在种植顶板回填土过程中机械碾压的极端负荷情况。

具有营造层内排水、排放土壤内渗透水、存蓄部分渗透水等功能,相对比上一代排水产品具有以下优缺点:

l        北方干旱少雨,蓄排水板可以蓄水,有利于植被的生长;

l        蓄排水板凸点侧壁较厚,故抗压强度较大,可以达到40T以上,远远大于塑料凸片(高密度聚乙烯排水板、高抗冲聚苯乙烯排水板)、塑料排水网垫等同类产品(可以实际碾压实验),可以满足回填土时的施工要求和正常运行要求;

l        蓄排水板支撑面比较大,既不会因上覆无纺布下陷(如下图)阻塞排水通道,也不会因无纺布拉力不足撕裂导致泥土进入而阻塞排水通道,蓄排水板可以完整的保留排水空间,完全避免了塑料凸片因无纺布下陷导致排水不畅的情况发生,绝不会因排水不畅导致植被枯萎、死亡。

六、蓄排水板安装施工工艺

蓄排水板的安装施工根据上图所示直接在已经完工的细石混凝土保护层上铺设,板材采用扣合的搭接方式。

蓄排水板的安装施工条件

1、基层表面应平整;

2、细石混凝土保护层施工完毕并经过验收。

蓄排水板的施工工艺

蓄排水板的安装施工根据设计图要求铺设,板材采用扣合的搭接方式。

一般施工工艺

1、工艺流程

基层验收→规划弹线→空铺蓄排水板→扣合搭接扣→自检验收→检查验收→铺设聚酯无纺布→自检验收→检查验收。

2、操作要点及技术要求

(1)要保持每片排水板扣接好。

(2)无纺布搭接严密,避免土体进入排水通道,阻塞排水。

3、回填方法

为了防止运土车辆对蓄排水系统的破坏,回填需要由周边向内回填,工序如下:

(1)在回填时才先行铺设无纺布,无纺布铺设完毕后验收合格随后回填土。

(2)在回填土上行走车辆,要注意回填土的厚度,回填土厚度≥500mm后方可在上面行走车辆。

七、成品保护

1、已铺设的蓄排水层,应采取措施进行保护,严禁在未覆土的已铺设蓄排水层上进行施工和运输,并应及时进行下道工序的施工。

2、蓄排水层施工时要注意已经施工完成的其他成品保护。

八、应注意的质量问题

1、注意每片板材都搭接好,避免因搭接不好造成缝隙过大导致无纺布塌陷而阻塞排水通道。

2、注意无纺布的搭接,一定要满足搭接要求,并避免在回填土时无纺布皱褶、翻起,以免土体进入蓄排水板的空间内,阻塞排水。

九、安全保证措施

1、作业人员应经过安全技术培训、考核。

2、材料存放于专人负责的库房,严禁烟火并挂有醒目警告标识和防火措施。

3、施工人员应佩戴安全帽、工作服,严禁在没有任何防护措施的情况下违章作业。

4、严禁在酒后作业,严禁乱摸、乱动非本工种的任何机械、电气设备。

5、其他未尽事项按相应安全技术作业要求执行。



蓄排水板的特点

1、施工方便、维护简便且经济。

2、耐负荷及耐久性强。

3、能确保将多余水快速排走。

4、蓄水部分能将部分水储藏起来。

5、能给植物生长提供充足的水份与氧气。

6、量轻及屋顶隔热保温功能强。

蓄排水板的用途

用于屋顶绿化、地下车顶板绿化、城市广场、高尔夫球场、运动场、污水处理厂、公共建筑绿化、广场绿化、园区内道路绿化工程。

施工注意事项

1.  用于园林中的花池、花槽和花坛时,直接以蓄水板和过滤土工布代替常规材料,(如陶粒、鹅卵石或贝壳等组成的过滤层)。

2.  用于新、旧屋顶或地下工程顶板等硬质界面绿化时,在铺设蓄排水板之前,先清理现场杂物,按照设计图纸要求设置防水层,再用水泥砂浆起坡,使表面无明显凹凸处,蓄排水板有序排放,铺设范围内无须另外设置排水盲沟。

3.  用于做建筑夹层板时,蓄排水板铺设在屋顶混凝土板上,蓄排水板外再砌一层单墙,或用混凝土来保护,使地下渗水通过排水板的架空空间流入盲沟对集水坑。

4.     蓄排水板四周相互拼接,铺设时的空隙,作为下层排水道,其上的土工布过滤保湿层铺设时也需搭接好。

5.  蓄排水板铺设完毕后,可进行下一道工序,尽快铺设好过滤土工布和基质层,防止泥土、水泥、黄砂堵塞孔道或进入蓄排水板的蓄水、水槽、排水通道。为确保蓄排水板充分发挥其作用同时可在过滤土工布上面铺上操作板,方便进行绿化施工。

施工铺设方法

1. 防水层及其保护层施工完成后,开始铺装排水板。要求基层排水坡度满足2‰~5‰;

2. 将排水板杯状口朝上铺装,齿孔相扣;

3. 排水板上面覆盖土工布,土工布相互搭接10~20cm, 防止泥水穿过土工布,淤堵蓄排水系统,造成排水不畅,蓄水量减少;

4. 在土工布上面铺10~20mm中粗砂,形成渗透过滤层,可阻止种植土流失;

5. 覆盖适当厚度种植土。

6. 要做好排水板成品保护。排水板铺装后,应不容许在排水板上直接推运手推车等,运输材料时要铺设木板、马道。做到随铺随填土。

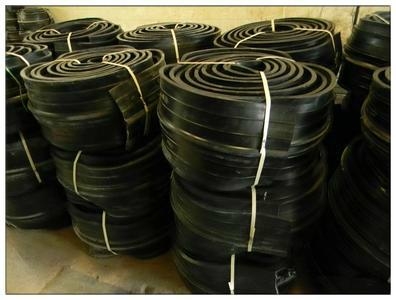

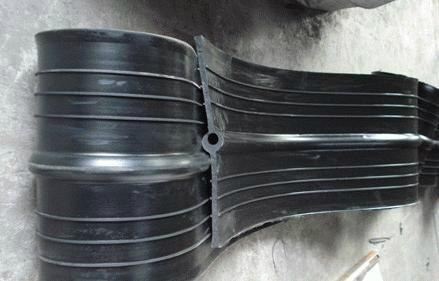

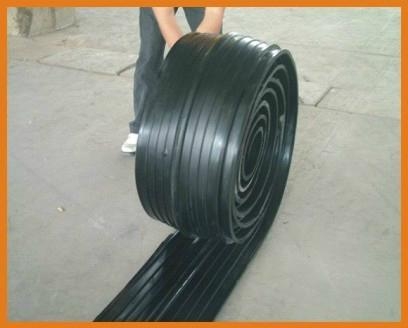

重庆隧道涵洞橡胶止水带混凝土防水 1重庆隧道涵洞橡胶止水带混凝土防水 2重庆隧道涵洞橡胶止水带混凝土防水 3
