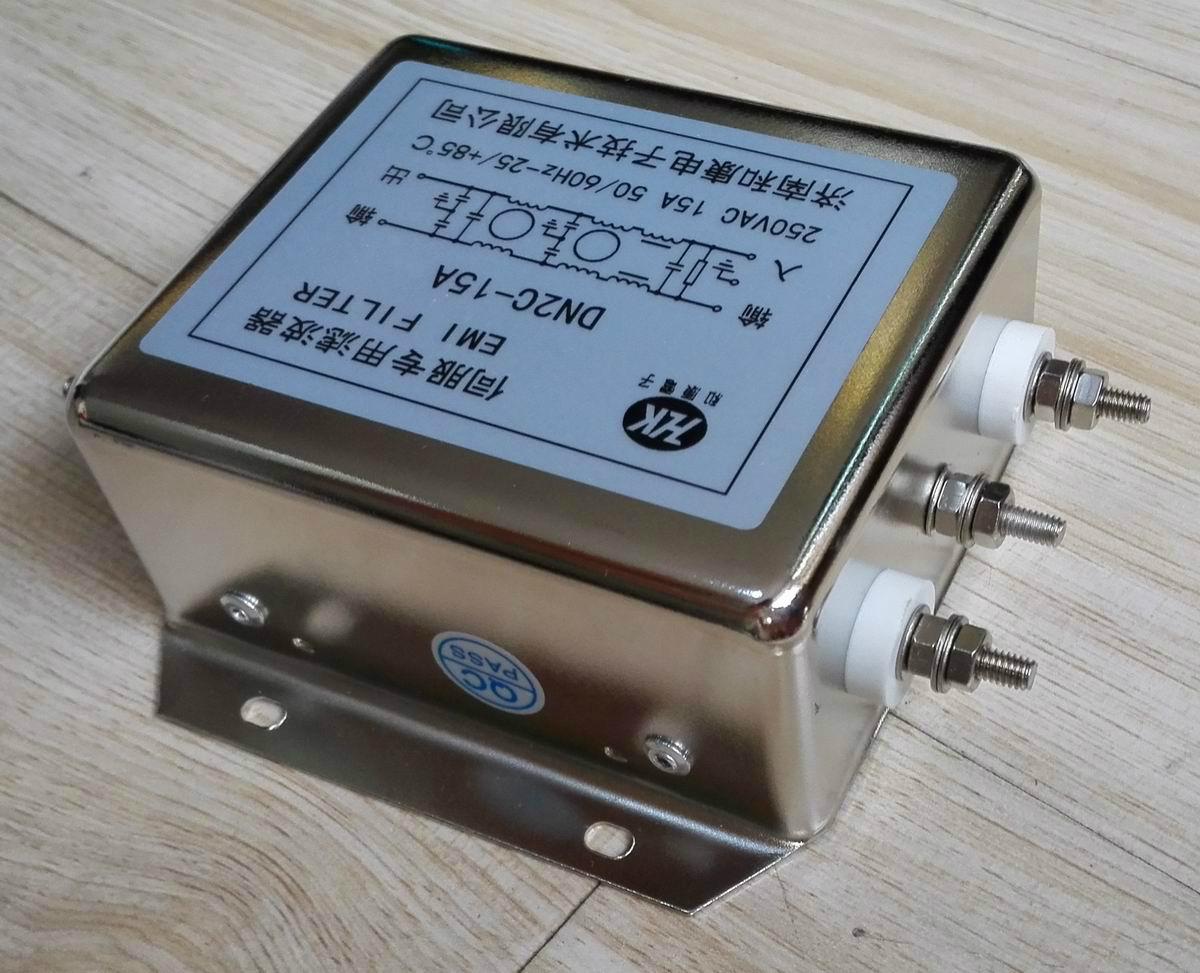

型号: | DN3C-10-F |
---|---|
品牌: | HK和康 |
原产地: | 中国 |
类别: | 电子、电力 / 电子元器件 / 其它电子元器件 |
标签︰ | 伺服用滤波器 , 380V电源滤波器 , emi滤波器 |
单价: |
¥170
/ 只
|
最少订量: | 20 只 |
三相交流伺服干扰用滤波器(HK和康)选型表:
产品型号 Part No |
额定电流 Rated Current |
泄漏电流 Leakage Current |
电路原理图 Electrical Schematics |
外形尺寸图 Dimension |
链接方式 Termination |
DN3C-6-F |
6A |
<6mA |
Fig1 |
Fig1 |
螺栓M4 |
DN3C-10-F |
10A |
<7.5mA |
Fig1 |
Fig2 |
螺栓M4 |
DN3C-15-F |
15A |
<7.5mA |
Fig1 |
Fig2 |
螺栓M4 |
DN3C-20-F |
20A |
<7.5mA |
Fig1 |
Fig3 |
螺栓M4 |
DN3C-25-F |
25A |
<7.5mA |
Fig1 |
Fig3 |
螺栓M6 |
DN3C-30-F |
30A |
<7.5mA |
Fig1 |
Fig3 |
螺栓M6 |
DN3C-40-F |
40A |
<13mA |
Fig1 |
Fig4 |
螺栓M6 |
DN3C-50-F |
50A |
<13mA |
Fig1 |
Fig4 |
螺栓M6 |
DN3C-60-F |
60A |
<13mA |
Fig1 |
Fig4 |
螺栓M6 |
DN3C-80-F |
80A |
<40mA |
Fig1 |
Fig4 |
螺栓M8 |
DN3C-100-F |
100A |
<40mA |
Fig1 |
Fig5 |
螺栓M8 |
交流三相伺服专用输出滤波器选型表(HK和康):
产品型号 Part No |
额定电流 Rated Current |
电路原理图 Electrical Schematics |
外形尺寸图 Dimension |
链接方式 Termination |
DN3CS-6-F |
6A |
如图 |
图 |
螺栓M4 |
DN3CS-10-F |
10A |
如图 |
图 |
螺栓M4 |
DN3CS-15-F |
15A |
如图 |
图 |
螺栓M4 |
DN3CS-20-F |
20A |
如图 |
图 |
螺栓M4 |
DN3CS-25-F |
25A |
如图 |
图 |
螺栓M6 |
DN3CS-30-F |
30A |
如图 |
图 |
螺栓M6 |
DN3CS-40-F |
40A |
如图 |
图 |
螺栓M6 |
DN3CS-50-F |
50A |
如图 |
图 |
螺栓M6 |
对于伺服系统产生干扰的处理措施加装滤波器:
滤波是一种抑制传导干扰的方法。在电源输入端接上滤波器,可以抑制来自电网的噪声对电路本身的侵害,也可以抑制由电路产生并向电网反馈的干扰。电源滤波器作为抑制电源线传导干扰的重要单元,在设备或系统的电磁兼容设计中具有极其重要的作用。它不仅可抑制传输线上的传导干扰,同时对传输线上的辐射发射也具有显著的抑制效果。所有滤波器都必须接地,因为滤波器的共模旁路电容必须在接地时才起作用。一般的接地方法是除了将滤波器与金属外壳相接之外,还要用较粗的导线将滤波器外壳与设备的接地点相连。接地阻抗越低滤波效果越好。滤波器尽量安装在靠近电源入口处。滤波器的输入及输出端要尽量远离,避免干扰信号从输入端直接耦合到输出端。
影响数控设备的因素较多,但就电磁干扰来说为来自设备机内和机外两种。就机内来说,主要是电源设计不合理,数控系统安装位置和连接走线不合理,信号接地和电源接地布置不合理等形成的电磁干扰。就机外来说,主要是供电电源被污染(劣质整流设备及发动机试验设备等),电焊机 电火花 雷电等都会产生尖脉冲。这些脉冲的高频部分以射频形式发射出来,对数控系统和测量系统形成电磁干扰。
因此抑制干扰也就从以下三个方面着手。 1、对干扰源采用滤波、阻尼、屏散、去耦等手段降低干扰源作用。 2、对干扰途径采用隔离、屏散、阻抗匹配和平衡配线,电路去耦等多种措施。 3、对受扰设备可采用提高功率等级、加装电源滤波等方法来解决。
