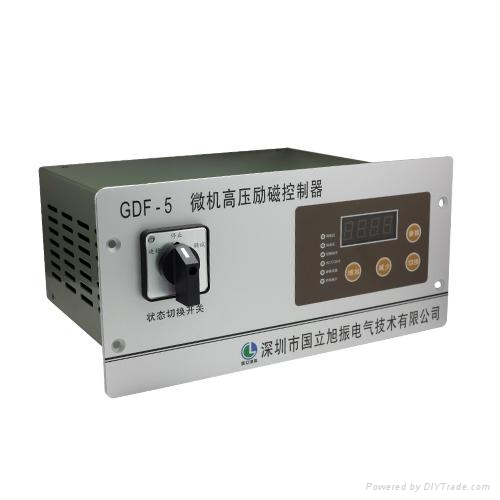

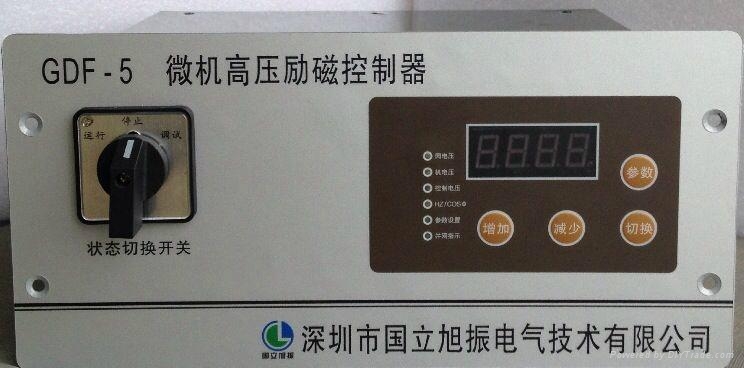

GDX-5(6)励磁控制器只需要发电机起励建立电压后，即可实现励磁控制全自动，无人值守运行！是现时最先进的励磁控制器之一。

主要特别功能：

1、并网后自动按设定的功率因数值运行；

2、跳闸后电压自动回复到设定值，防止过电压;

3、自动识别停机过程并进行灭磁控制；

4、“单机运行”运行时自动按设定电压运行，能保持发电机电压恒定；

5、可以特别针对励磁运行不稳定的机组进行参数设定；

6、发电机过电流时自动减少励磁，防止发电机过电流；

7、设定值密码保护，防止参数被无关人员修改。

8、带上位机控制功能。

二、技术参数

1.适用范围:

 ▲机端电压为6.3KV或10.5KV。

▲GDX-5适用于励磁变压器接法为Y/△－11、

  GDX-6适用于Y/Y-12和△/Y-11.

▲整流主电路的接线形式为三相半控桥共阴极全波整流电路。

2. 输入信号：

▲电    流：  串发电机定子C相电流互感器，额定电流：5A。

▲电    压：  发电机线电压100V（接PT二次侧），三相电压正相序接入。

电网线电压A、B相100V（接PT二次侧）。

▲并网识别：  发电机出口断路器的辅助接点：常开接点。

   3.  输出信号：共阳极的三相可控硅触发脉冲信号。

4. 环境温度: -10°C～＋50°C  海拔：2500米以下地区

5．外型尺寸：控制器（高）120 mm×（宽）180 mm×（深）200mm

6. 开孔尺寸：（长）182 mm×（高）122 mm见外形图（GDX系列全部相同）
