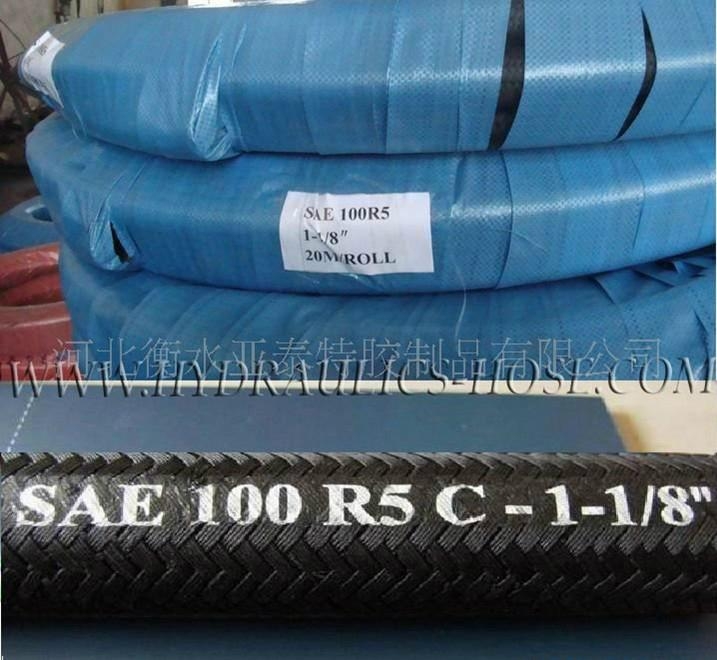

外编纤维线钢丝增强液压软管 SAE100R5

型号：	SAE100R5
品牌：	亚泰
原产地：	中国
类别：	工业设备 / 机械五金 / 液压元件
标签︰	外编纤维线液压管 , 外编线管R5 , SAE100R5
单价：	¥15 / 米
最少订量：	300 米

发送查询

产品描述

SAE J517 TYPE 100 R5 标准

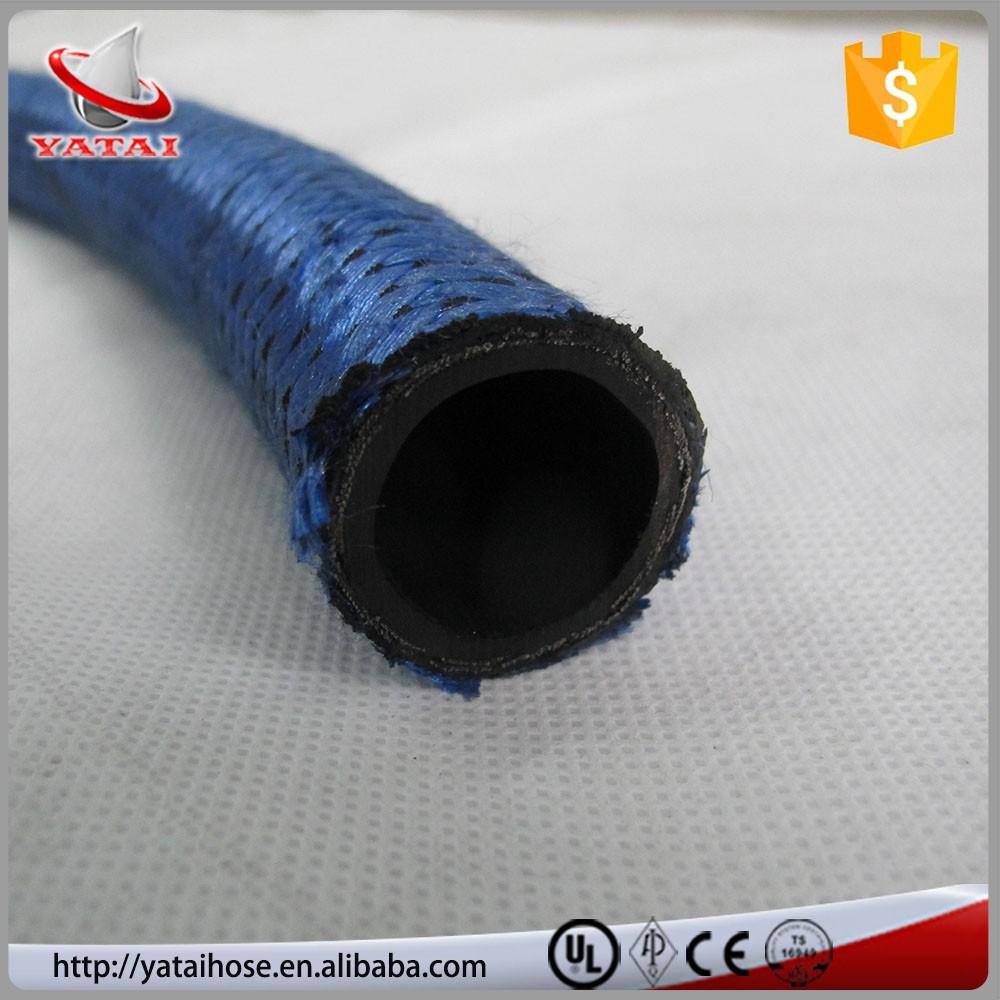

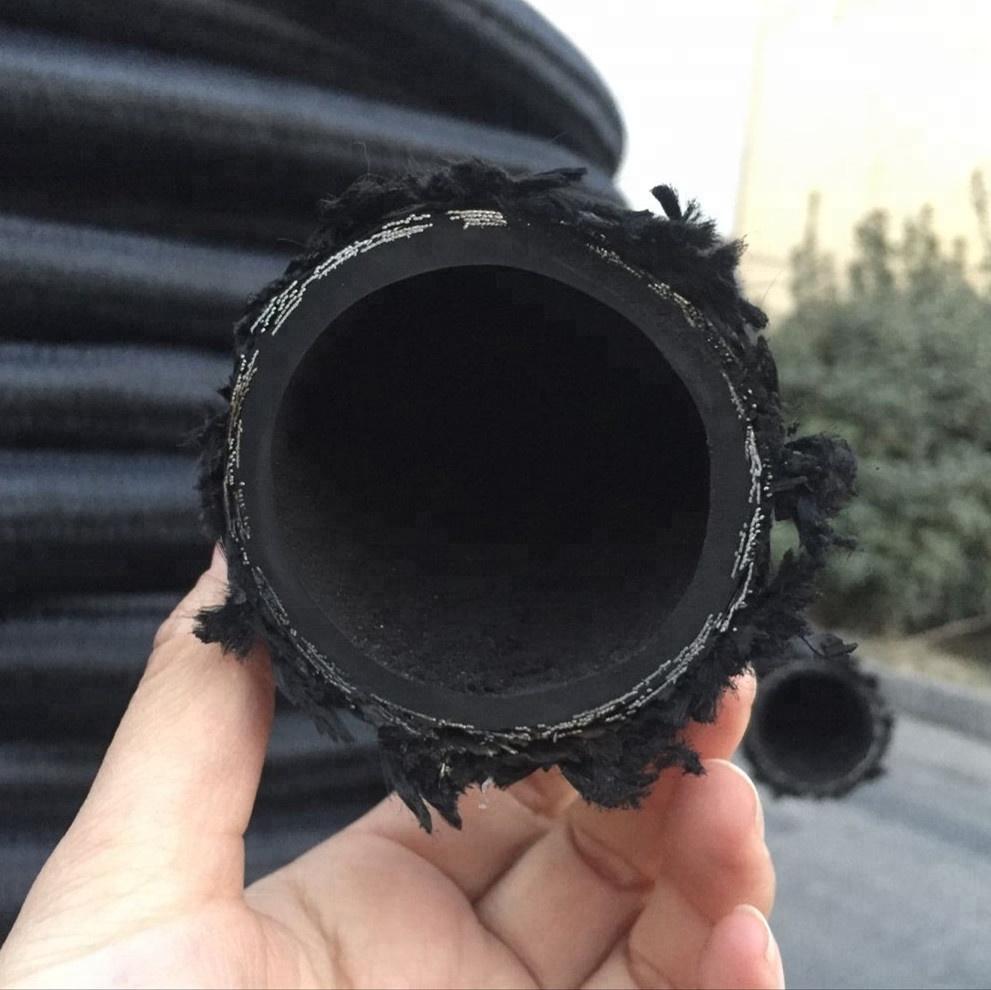

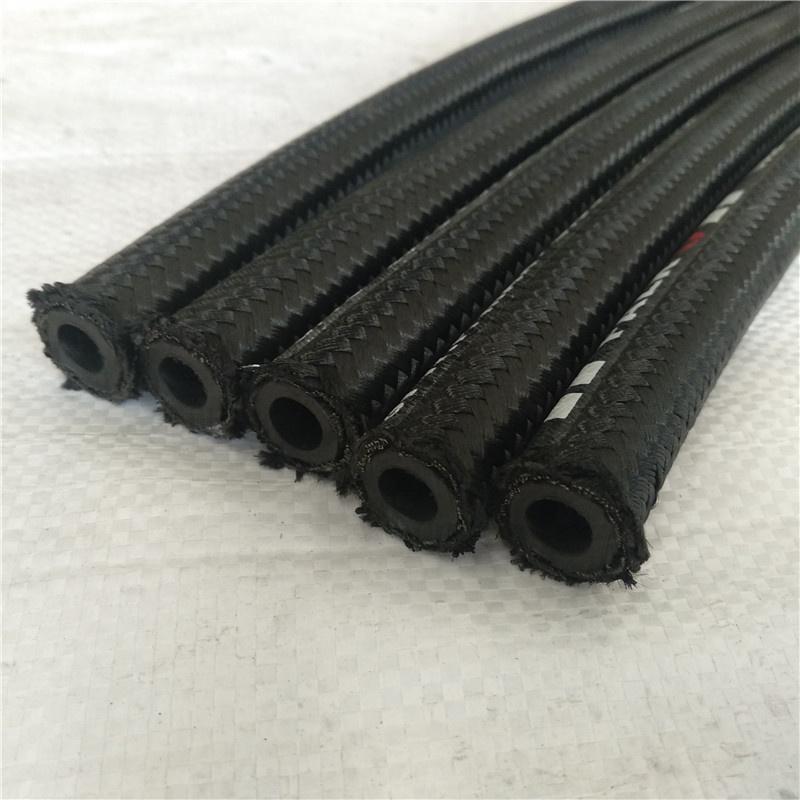

产品结构及性能：
内胶层：黑色耐油合成橡胶耐油、耐热的合成橡胶。
增强层：一层高强度，高抗拉的软管专用钢丝编织的增强层（和纤维编织层）
管外层：经合成橡胶浸渍过的聚合物纤维编织层。
温度范围: -40 ℃至 +100 ℃
:::::此类胶管扣压无须剥外胶。
:::::此类胶管适用于受冲击的中压液压石油基油、润滑油、过热润滑油、空气和水的管路如重型商用车辆上的气动刹车、动力转向、燃油虑清器、涡轮增压器、油缸等设备装置。

通径	胶管内径		胶管外径.	工作压力		爆破压力		最小弯曲半径	重量	成品长度
通径	inch	mm	mm	MPa	Psi	MPa	Psi	mm	kg/m	metres
5	3/16	4.8	13.2	20.7	3000	82.7	12000	76	0.24	50/ 100
6	1/4	6.4	14.8	20.7	3000	82.7	12000	86	0.29	50/ 100
8	5/16	7.9	17.1	15.5	2250	62.1	9000	102	0.36	50/ 100
11	13/32	10.3	19.5	13.8	2000	55.2	8000	117	0.48	50/ 100
13	1/2	12.7	23.4	12.1	1750	48.3	7000	140	0.55	50/ 100
16	5/8	15.9	27.4	10.3	1500	41.4	6000	165	0.65	50/ 100
22	7/8	22.2	31.4	5.5	800	22.1	3200	187	0.69	20/ 40
28	1 1/8	28.6	38.1	4.3	625	17.2	2500	229	0.84	20/ 40
35	1 3/8	35.0	44.4	3.4	500	13.8	2000	267	1.03	20/ 40
46	1 13/16	46.0	56.4	2.4	350	9.6	1400	337	1.26	20/ 40
60	2 3/8	60.5	73.0	2.4	350	9.6	1400	610	2.00	20/ 40
75	3	75.5	90.5	1.4	200	5.6	800	840	3.00
